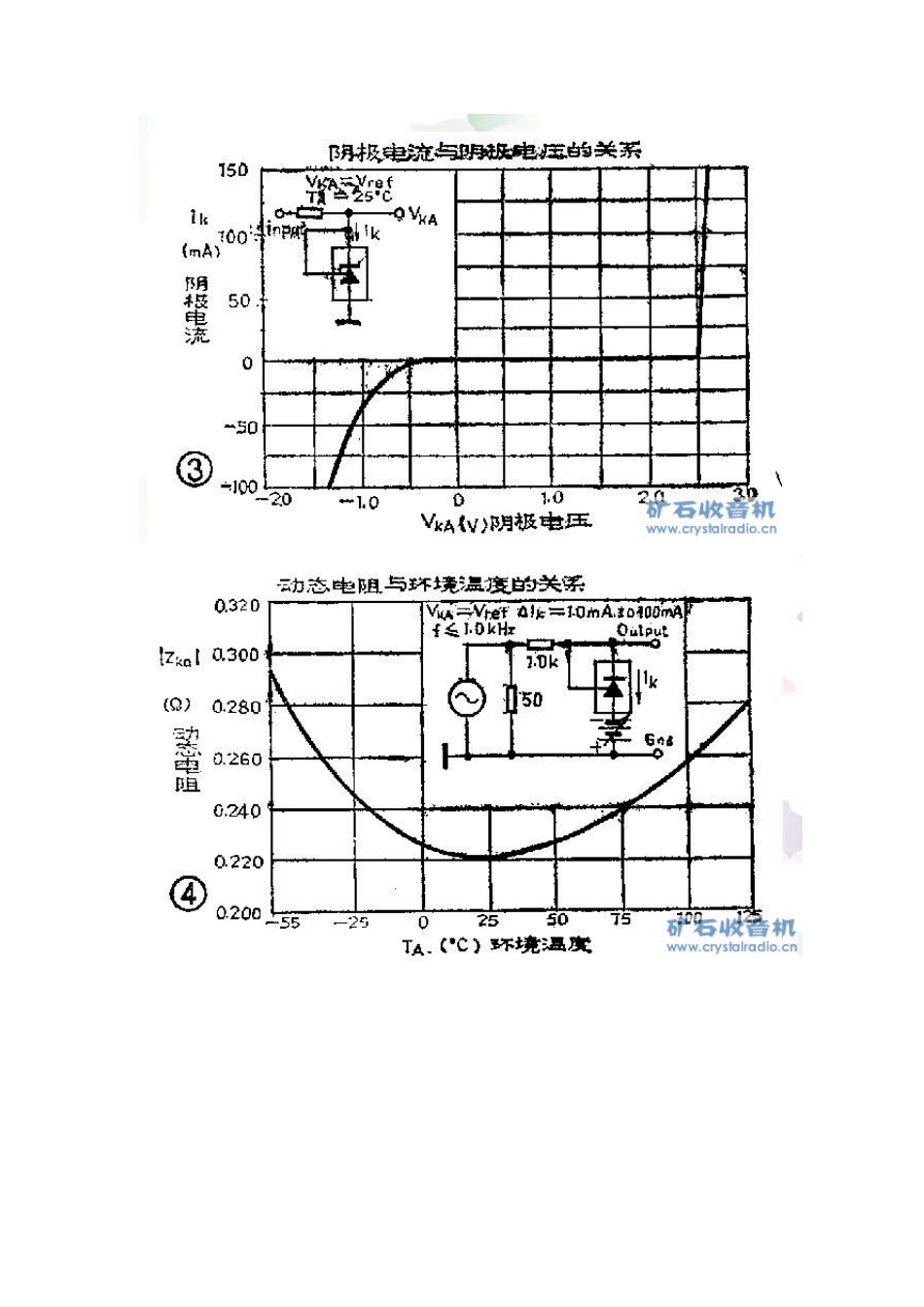

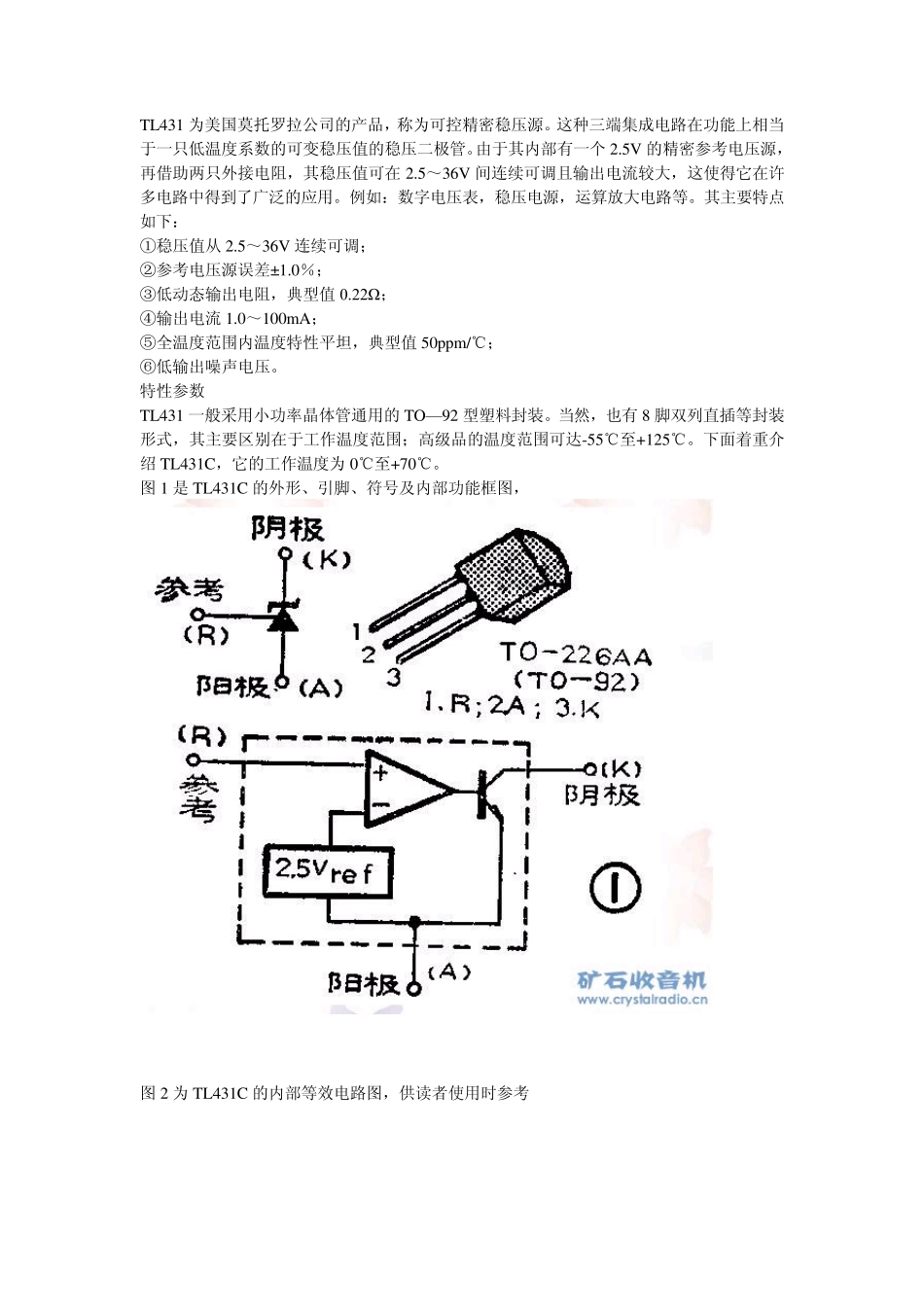

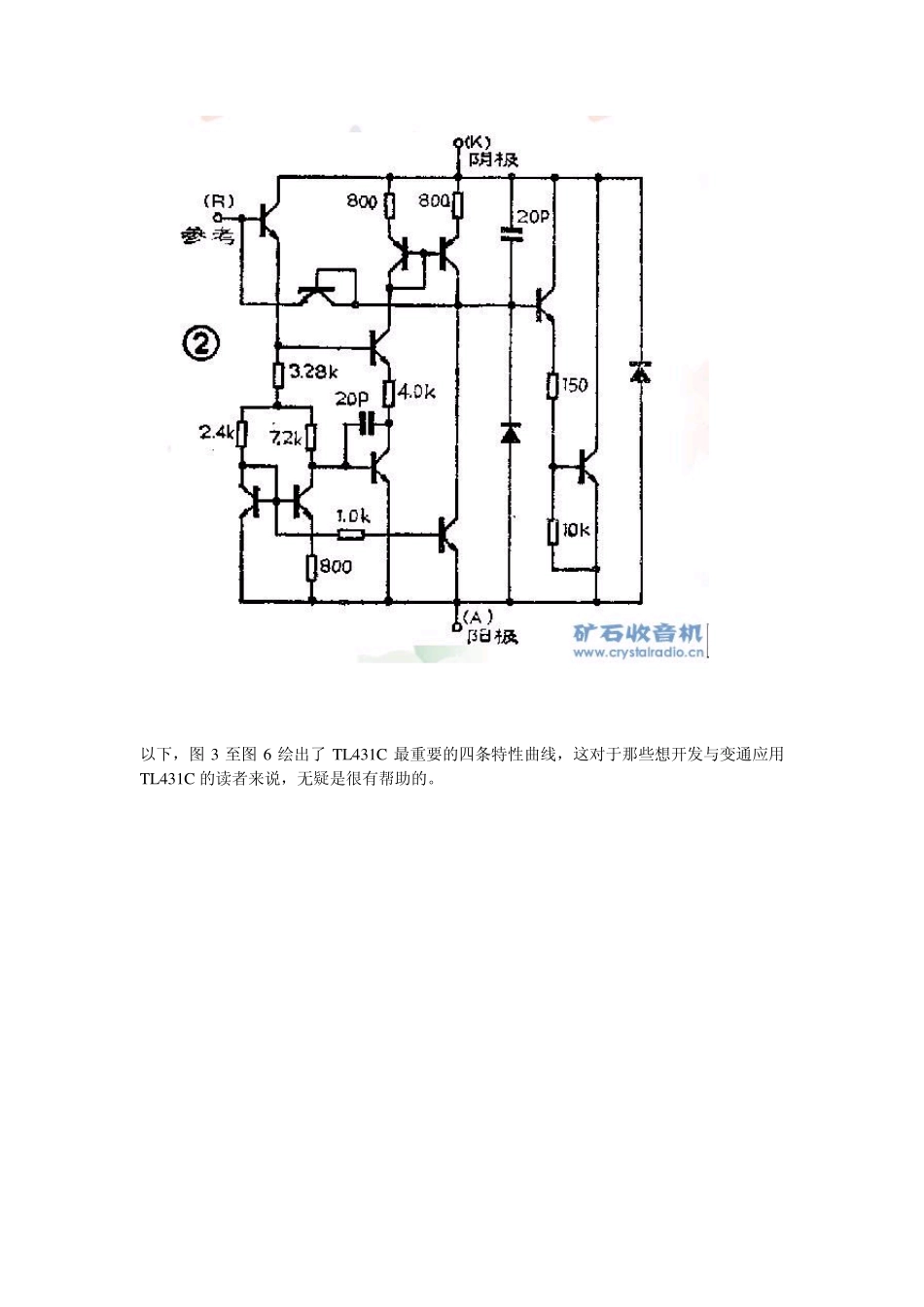

TL431 为美国莫托罗拉公司的产品，称为可控精密稳压源。这种三端集成电路在功能上相当于一只低温度系数的可变稳压值的稳压二极管。由于其内部有一个2.5V 的精密参考电压源，再借助两只外接电阻，其稳压值可在2.5～36V 间连续可调且输出电流较大，这使得它在许多电路中得到了广泛的应用。例如：数字电压表，稳压电源，运算放大电路等。其主要特点如下： ①稳压值从2.5～36V 连续可调； ②参考电压源误差±1.0％； ③低动态输出电阻，典型值0.22Ω； ④输出电流1.0～100mA； ⑤全温度范围内温度特性平坦，典型值50ppm/℃； ⑥低输出噪声电压。 特性参数 TL431 一般采用小功率晶体管通用的TO— 92 型塑料封装。当然，也有8 脚双列直插等封装形式，其主要区别在于工作温度范围；高级品的温度范围可达-55℃至+125℃。下面着重介绍 TL431C，它的工作温度为0℃至+70℃。 图 1 是 TL431C 的外形、引脚、符号及内部功能框图， 图 2 为TL431C 的内部等效电路图，供读者使用时参考 以下，图3 至图6 绘出了TL431C 最重要的四条特性曲线，这对于那些想开发与变通应用TL431C 的读者来说，无疑是很有帮助的。 表1、表2 分别列出了 TL431 的极限参数及 TL431C 的部份电特性参数。 典型应用例 如前所述，TL431 实际上相当于一只性能优良、使用方便的稳压二极管。因此，一般使用稳压二极管的电路，它都可胜任。如图 7a，在这里，TL431C 与电阻 R1、R2 组成一只等效稳压二极管，R 是它的限流电阻。由于这个等效电路能输出 100mA 电流且电压可调，所以它既可代替价格较高、体积较大的大功率稳压二极管（普通的稳压二极管输出电流较小），又能在小电流应用场合（≤100mA）充作三端可调稳压器来使用。图 7b 也是一大功率稳压二极管的等效电路，由于外接了大功率 PNP 型晶体管，故输出电流更大。图 7c 是用TL431C 组成的简单实用的稳压电路。图 7d 是 TL431C 配合三端稳压器使用，以实现高压可调稳压器的接法。图 7 中四个电路，输出电压均为：V0＝Vref× （R1／R2＋1），其中 Vref 标称值为2.495V。图 7c、7d 电路的最小输出电压分别为 3.3V 和 7.5V。从电路的输出电压表达式上我们可以看到；当R1 阻值为零，即 TL431C 的参考端与阴极相接时，输出电压V0=Vref=2.495V。因为 TL431C 具有优良的温度稳定性，故此时很适合用于A／D 转换器及数字万用表中作基准电压源使用。图 7a 中的电容 C ...
