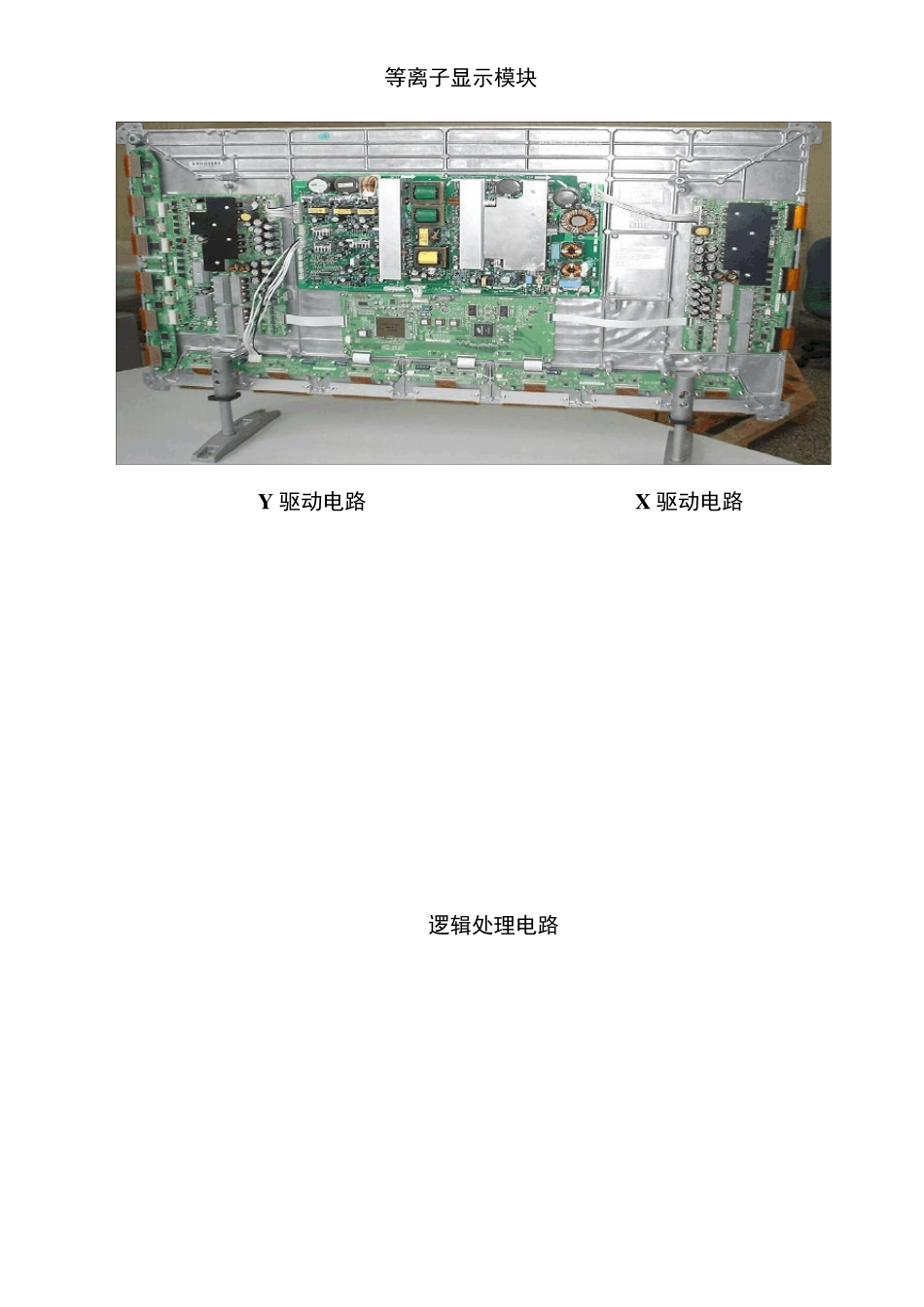

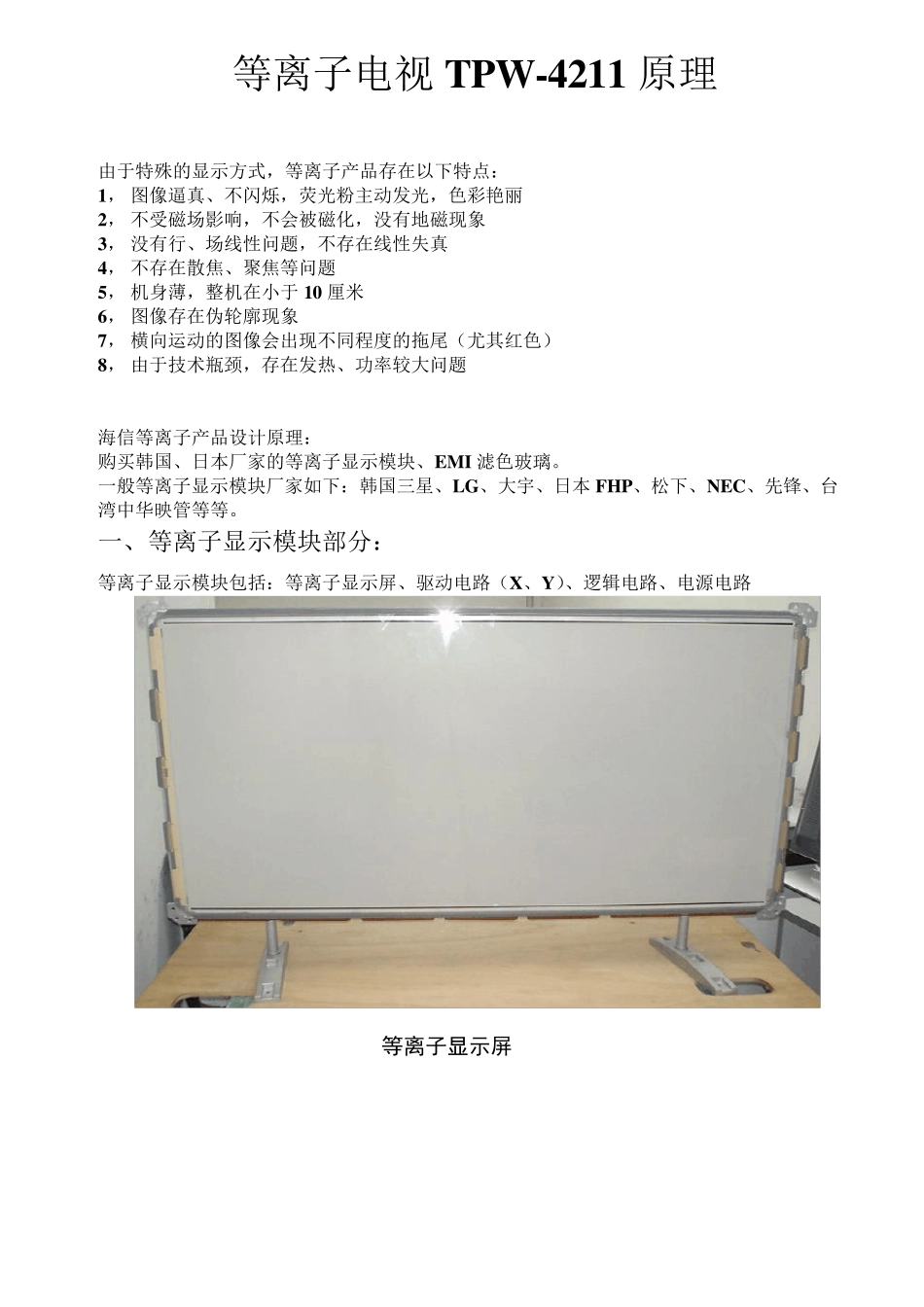

由于特殊的显示方式，等离子产品存在以下特点： 1， 图像逼真、不闪烁，荧光粉主动发光，色彩艳丽 2， 不受磁场影响，不会被磁化，没有地磁现象 3， 没有行、场线性问题，不存在线性失真 4， 不存在散焦、聚焦等问题 5， 机身薄，整机在小于10 厘米 6， 图像存在伪轮廓现象 7， 横向运动的图像会出现不同程度的拖尾（尤其红色） 8， 由于技术瓶颈，存在发热、功率较大问题 海信等离子产品设计原理： 购买韩国、日本厂家的等离子显示模块、EMI 滤色玻璃。 一般等离子显示模块厂家如下：韩国三星、LG、大宇、日本 FHP、松下、NEC、先锋、台湾中华映管等等。 一、等离子显示模块部分： 等离子显示模块包括：等离子显示屏、驱动电路（X、Y）、逻辑电路、电源电路 等离子电视 TPW-4211 原理 等离子显示屏 等离子显示模块 Y 驱动电路 X 驱动电路 逻辑处理电路 二、等离子信号处理部分： 1、主要功能： 射频信号、视频信号、电脑 VGA、高清 Y/Pb/Pr 信号等的解码、模拟到数字的转换，然后进行数字图像、图形信号处理、Scaler，输出信号驱动、控制显示模块显示图像。 2、主要电路组成： 高频头射频接收部分、视频类信号解码、隔行到逐行信号转换、模拟到数字信号转换、图像处理主芯片部分、Flash 程序存储部分、LVDS 编码电路部分、RS 232 串行口处理电路等。 3、具体的电路板如下：（图） 电源电路 等离子显示模块 PDP屏 电源电路 Vs(170V) Vd(70V) LVP RGB 15pin Y Y Cb Pb Cr Pr Video S-Video RS 232 Audio 1 PC Audio RF VCC 信号处理 伴音电路 逻辑控制电路 Y驱动控制电 路 寻址电路 Vset(90V) 射频电路 （高频头） X驱动控制电 路 LVDS 信号 REL on STB 5V VDD 遥控电路、按键 连接后的整机框图： EMI 玻璃 4、信号处理原理、电路分析： ①、射频电路： ②、视频类信号解码： CVBS from tuner 滤波 电源供电 VINVS VINHS VHREF CLK422 滤波 FI 1256 25 脚，音 频 信号输出 24 脚，+5供电 23 脚，视 频 信号输出 15脚，地 14脚 ，SCL 13脚 ，SDA 12 脚，+5供电 U1 VPC 3230D PQFP 80 V in 3 V in 2 V in C in C-Yin C-Uin C-Vin 滤波 滤波 Y U V Y（8：0） UV（8：0） VCLK ③、隔行转逐行电路： ④、YUV / YPbPr信号切换电路： DDEN U3 PW1230 PQFP 256 Y（8：0） UV（8：0...
