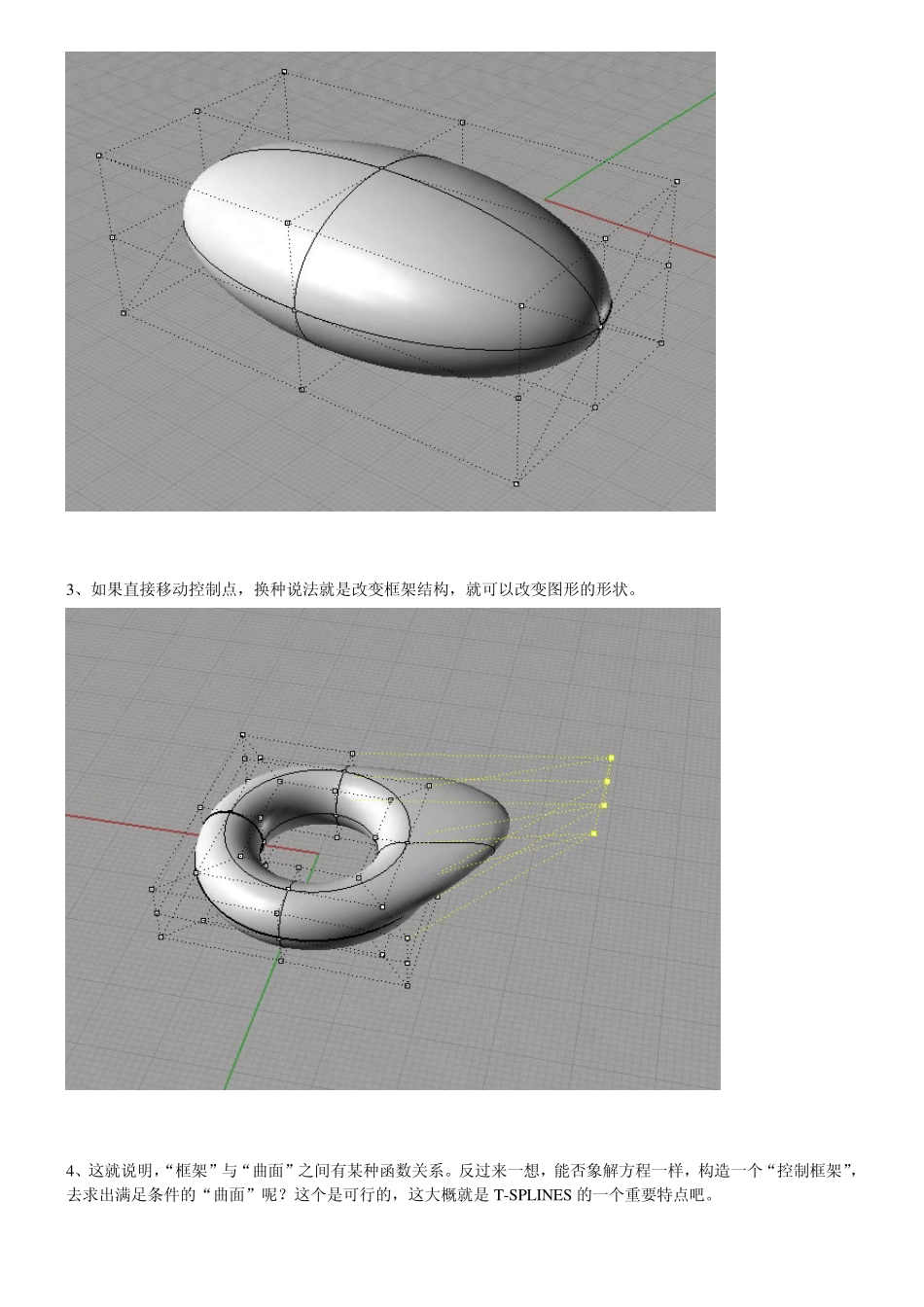

T-SPLINES 学习自参录 [1] [原创:YYYLLL,2008-10-6] 何谓“自参”:闭门造车,胡思乱想也。 在 RHINO 软件中安装上 T-SPLINES 这个工具后,不会使用,虽然在互联网上可找到一些英文教程,但是,一则不懂外文,再则看了也不懂,反正自己上手操作就失败。想学而学不懂,索性就闭门冥思苦想,另辟路径,逐渐地想到点滴皮毛之心得,于是,截图记录下来,权作个人“心得笔记”也。 据观察,象我一样的急于上手,却总是操作失败的新手还有,估计大家遇到过的问题差不多。想来想去,“无知者无畏”,索性就把个人心得公之于众,一则请高人指正,权当是请老师为学生批改作业;二则,为完全是新手的朋友聊表绵薄之力,提供经验以供参考。 因为是自修自证,帖中所述皆为自参,非是正统说法,欢迎批评指正。 1、在犀牛中,对单一曲面按 F10 则打开“控制点”。 2、控制点相当于一个包裹在曲面外的支撑“框架”上的关节处,姑且叫它“节点”。在节点与节点之间连接的全部虚线就构成了“框架”。 3、如果直接移动控制点,换种说法就是改变框架结构,就可以改变图形的形状。 4、这就说明,“框架”与“曲面”之间有某种函数关系。反过来一想,能否象解方程一样,构造一个“控制框架”,去求出满足条件的“曲面”呢?这个是可行的,这大概就是T-SPLINES 的一个重要特点吧。 5、比如说,用直线段画出这样一个空间“框架”。 6、执行 T-SPLINES 工具条上这个工具,即得到如图的一个曲面。 7、已知一个 T-SPLINES 曲面,如何知道它的框架呢,鼠标右键点这个工具就得到了。 8、如何构造框架呢?最原始的办法是直接用“直线”工具,一笔一笔地画,如同火柴棍一样,在空间首尾相连,搭建出框架来。 9、比如说,靠一笔一笔地画出这样一个框架。 10、通过 T-SPLINES 转换得到曲面。这种方法是可行的,原始、质朴、够土。 11、实践中不能一笔一笔地画框架,累死人不说,准确性难保证。正规的办法是,在平面上用“直线”画框架的一个底面,如图所示。 12、全选后,使用T-SPLINES“挤出”命令。 1 3 、直接得出一幅框架。 1 4 、有了框架就可求得曲面。 15、用T-SPLINES“挤出”命令得到框架挤出高度一样。当然可以在挤出的框架中,进行局部修改,如删除某些线段,添加一些直线段。 16、这时得到的结果也变了,可见“框架”与“曲面”有密切的对应关系,哪个位置有变化,结果也出现在对应的位置上。 1 7 、除了增删线条外,调整...
