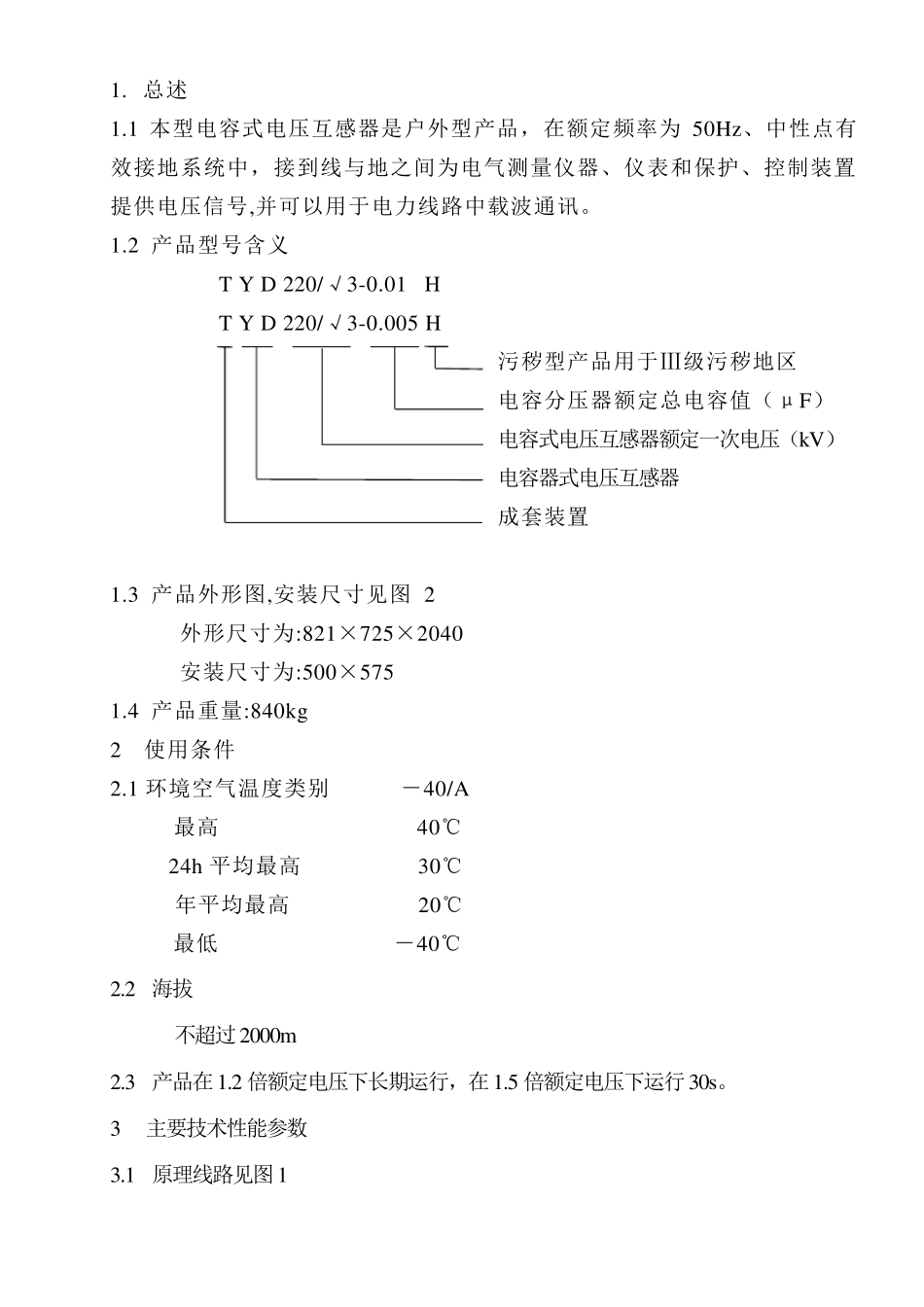

TYD220/√3-0.01H TYD220/√3-0.005H 型电容式电压互感器 安装使用说明书 大连互感器有限公司 1. 总述 1.1 本型电容式电压互感器是户外型产品，在额定频率为50Hz、中性点有效接地系统中，接到线与地之间为电气测量仪器、仪表和保护、控制装置提供电压信号,并可以用于电力线路中载波通讯。 1.2 产品型号含义 T Y D 220/√3-0.01 H T Y D 220/√3-0.005 H 污秽型产品用于Ⅲ级污秽地区 电容分压器额定总电容值（μF） 电容式电压互感器额定一次电压（kV） 电容器式电压互感器 成套装置 1.3 产品外形图,安装尺寸见图 2 外形尺寸为:821×725×2040 安装尺寸为:500×575 1.4 产品重量:840kg 2 使用条件 2.1 环境空气温度类别 －40/A 最高 40℃ 24h 平均最高 30℃ 年平均最高 20℃ 最低 －40℃ 2.2 海拔 不超过2000m 2.3 产品在1.2 倍额定电压下长期运行，在1.5 倍额定电压下运行30s。 3 主要技术性能参数 3.1 原理线路见图1 C1－高电压电容器 C2－中间电压电容器 A－电容分压器高压端子 N－电容分压器低压端子 E－接地端子 A’－N’－中间变压器一次绕组的接线端子 B1－B10－中间变压器一次绕组匝数调节线段 AL－XL－补偿电抗器 K1－K8－补偿电抗器绕组匝数调节线段 1a－1n－ 二次绕组1# 2a－2n－ 二次绕组2# da－dn－ 剩余电压绕组 Z1,Z2－阻尼器 F－低压避雷器 S－载波装置保护球极 3.2 主要技术性能参数及试验电压见下表 产品型号 TYD220/√3－0.01H TYD220/√3－0.005H 设备最高电压 kV 252 额定一次电压 kV 220/√3 额定二次 电压 (V) 计量绕组 1a－1n 100/√3 保护绕组 2a－2n 100/√3 剩余电压绕组da－dn 100 中间电压(电磁单元电压),kV 33/√3 级次组合及相应输出 计量绕组 保护绕组 剩余电压绕组 0.2/0.5/3P 级－100/100/100VA 0.2/0.5/3P 级－100/100/100VA 0.2/3P/3P 级－100/150/100VA 0.2/3P/3P 级－100/100/100VA 0.5/3P/3P 级－150/150/100VA 0.5/3P 级－150/100VA 高压电容器额定电容值C1n,μF 0.011765 0.05882 中压电容器额定电容值C2n,μF 0.066666 0.033333 电容分压器额定总电容值C总,μF 0.01 0.005 电容分压器工频试验电压kV（有效值） 360 电容分压器全波冲击试验电压kV（峰值） 850 中间变压器感应试验电压kV（有效值） 62.2 补偿电抗器感应电压 kV（有效值） 10 3.3 载波装置保护球...
