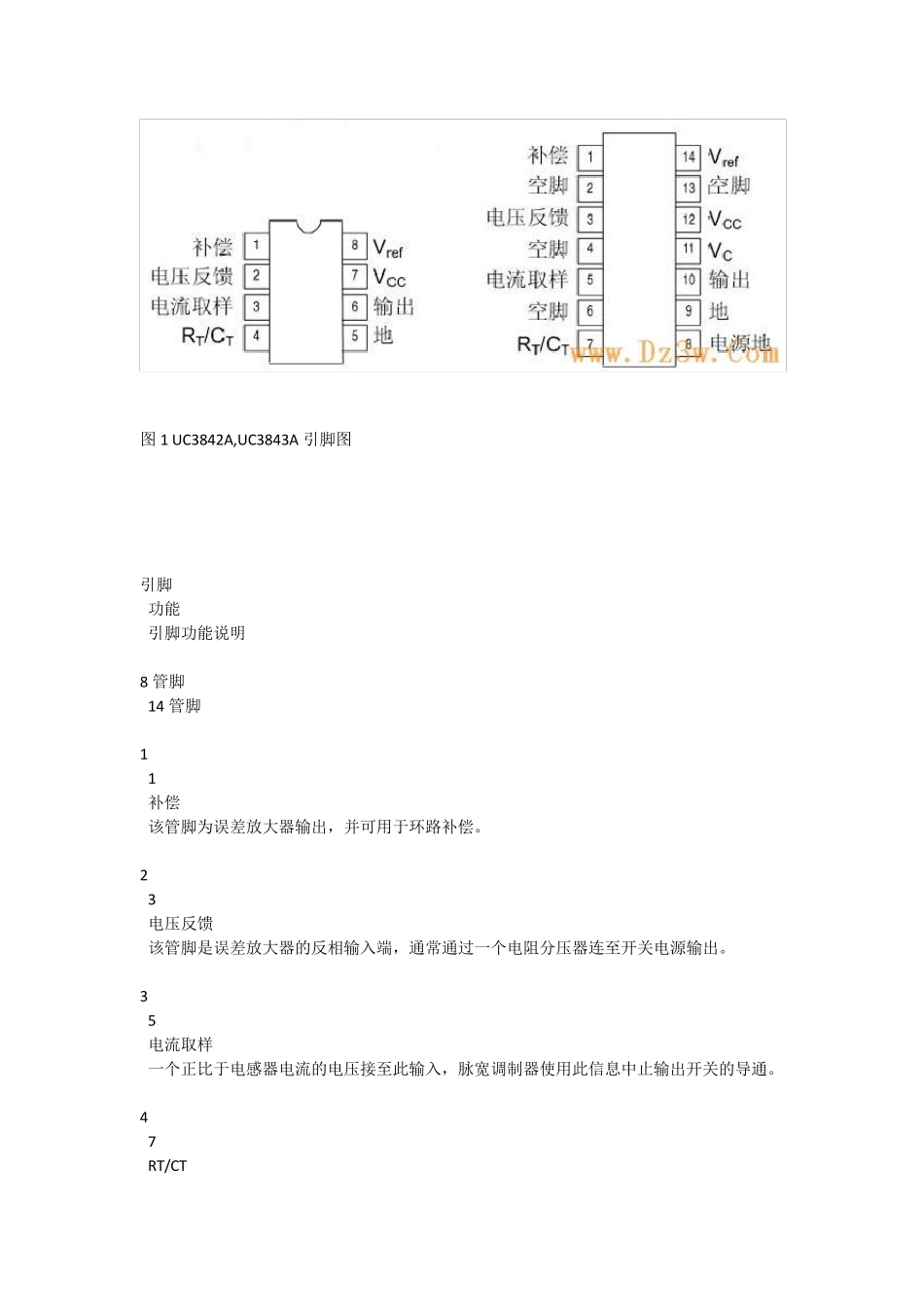

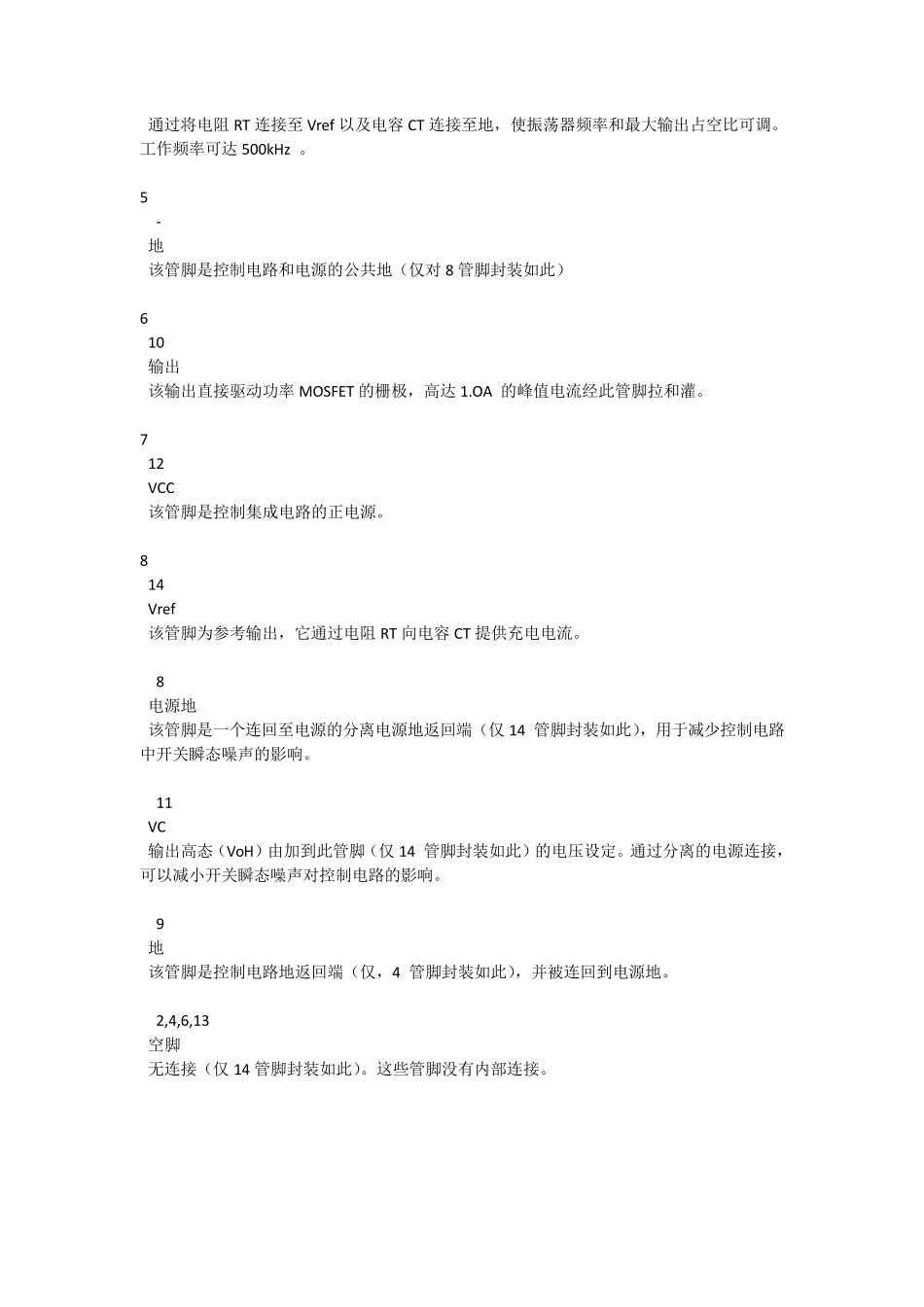

UC3842A UC3843A 特点,引脚图及应用电路 -------------------------------------------------------------------------------- - UC3842A UC3843A 特点,引脚图及应用电路 UC3842A,UC3843A 是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET 的理想器件。 UC3842A UC3843A 特点: 微调的振荡器放电电流，可精确控制占空比. 电流模式工作到 500KHZ 自动前馈补偿 锁存脉宽调制，可逐周限流 内部微调的参考电压，带欠压锁定 大电流图腾柱输出 欠压锁定，带滞后 低启动和工作电流 UC3842A 有16V（通）和10 伏（断）低压锁定门限，十分适合于离线变换器。 UC3843A 是专为低压应用设计的，低压锁定门限为8.5 伏（通）和7.6V（断）。 UC3842A,UC3843A 引脚图及引脚功能描述 这些器件可提供8 脚双列直插塑料封装和14 脚塑料表面贴装封装（SO-14）。SO-14 封装的图腾柱式输出级有单独的电源和接地管脚。 图1 UC3842A,UC3843A 引脚图 引脚 功能 引脚功能说明 8 管脚 14 管脚 1 1 补偿 该管脚为误差放大器输出，并可用于环路补偿。 2 3 电压反馈 该管脚是误差放大器的反相输入端，通常通过一个电阻分压器连至开关电源输出。 3 5 电流取样 一个正比于电感器电流的电压接至此输入，脉宽调制器使用此信息中止输出开关的导通。 4 7 RT/CT 通过将电阻RT 连接至Vref 以及电容CT 连接至地，使振荡器频率和最大输出占空比可调。工作频率可达 500kHz 。 5 - 地 该管脚是控制电路和电源的公共地（仅对 8 管脚封装如此） 6 10 输出 该输出直接驱动功率MOSFET 的栅极，高达 1.OA 的峰值电流经此管脚拉和灌。 7 12 VCC 该管脚是控制集成电路的正电源。 8 14 Vref 该管脚为参考输出，它通过电阻RT 向电容CT 提供充电电流。 8 电源地 该管脚是一个连回至电源的分离电源地返回端（仅 14 管脚封装如此），用于减少控制电路中开关瞬态噪声的影响。 11 VC 输出高态（VoH）由加到此管脚（仅 14 管脚封装如此）的电压设定。通过分离的电源连接，可以减小开关瞬态噪声对控制电路的影响。 9 地 该管脚是控制电路地返回端（仅，4 管脚封装...
