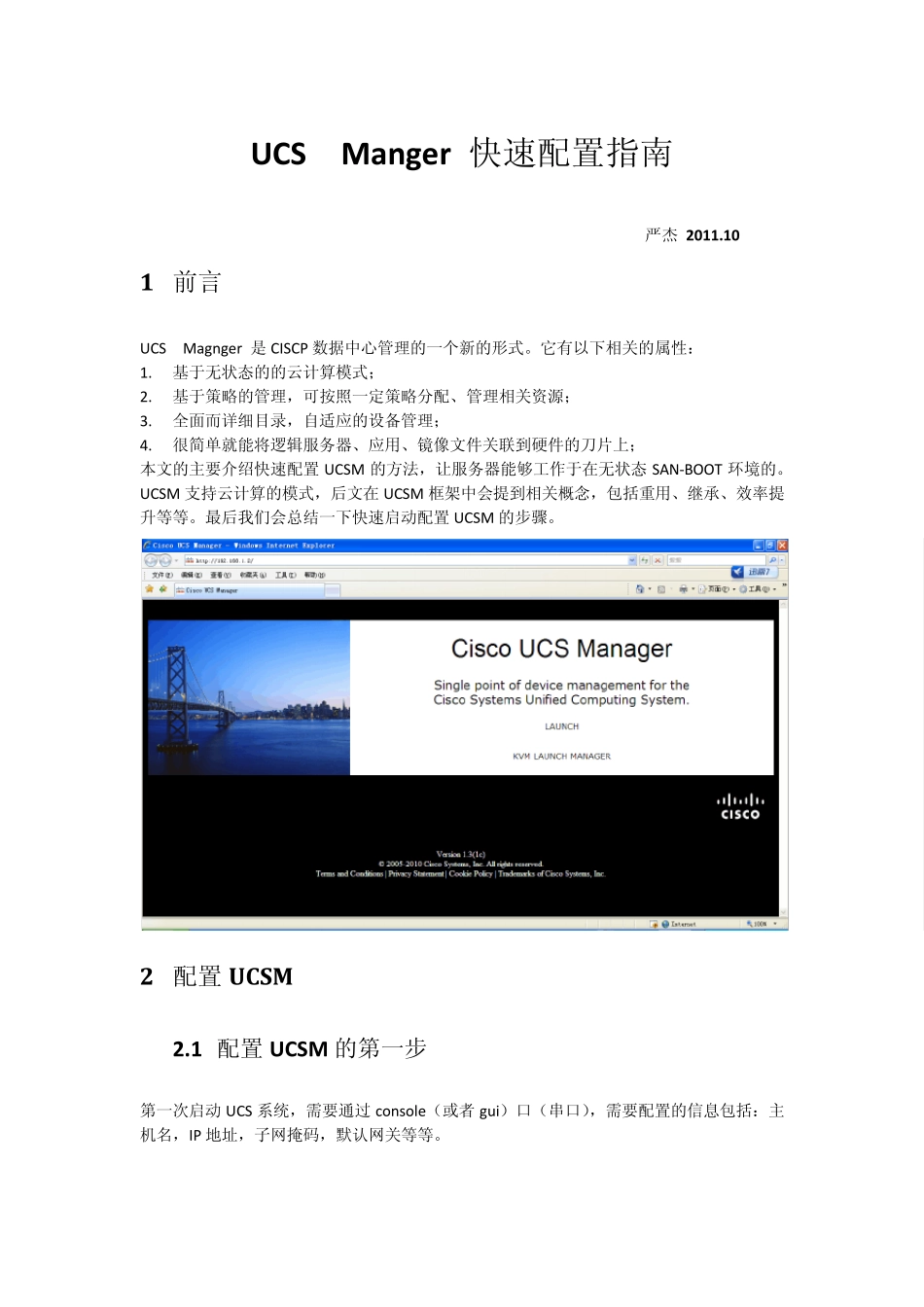

UCS Manger 快速配置指南 严杰 2011.10 1 前言 UCS Magnger 是CISCP 数据中心管理的一个新的形式。它有以下相关的属性: 1. 基于无状态的的云计算模式; 2. 基于策略的管理,可按照一定策略分配、管理相关资源; 3. 全面而详细目录,自适应的设备管理; 4. 很简单就能将逻辑服务器、应用、镜像文件关联到硬件的刀片上; 本文的主要介绍快速配置UCSM 的方法,让服务器能够工作于在无状态SAN-BOOT 环境的。UCSM 支持云计算的模式,后文在 UCSM 框架中会提到相关概念,包括重用、继承、效率提升等等。最后我们会总结一下快速启动配置UCSM 的步骤。 2 配置U CSM 2.1 配置UCSM 的第一步 第一次启动 UCS 系统,需要通过 console(或者 gui)口(串口),需要配置的信息包括:主机名,IP 地址,子网掩码,默认网关等等。 2 .2 单机运行和集群模式 UCS 系统可以在只有一个矩阵交换机(Fabric-interconnect)的情况下单独运行,也可以运行在多个矩阵交换机的集群模式。在2 台矩阵交换机的集群模式下,一台是主用,另外一台是备用。在这样的管理模式下,需要三个ip 地址,两个矩阵交换机各配置一个管理地址,另外一个作为浮动 IP,标志着目前主用的矩阵交互机。 以上配置完成后,我们就可以通过浏览器打开 UCSM,通过 GUI 来管理整个系统。 下面介绍下一些UCSM 重要的配置,这些配置是首先需要完成的。 2.3 刀框的发现策略 刀框通过矩阵扩展模块(IOM)和矩阵交互机进行连接,由于 UCSM 无法自动识别连接的数量,所以具体的连接数需要在 UCSM 中进行配置。具体如下图所示,在”equ ipment”页面,右边选择”Policies->Global Policies”进行配置。 2.4 服务端口和上行链路端口 矩阵交互机固定端口支持两种模式:  上行链路端口:用于和北向的网络进行连接;  服务端口:用于和刀框的IOM 模块相连。 在下图的设备图上,右键端口就行可以进行配置。 U CS 会严格遵循配置的策略,一旦配置完成,系统会自动发现新刀框;如果有端口加入,系统也会自动发现包括和其连接的设备情况。 配置完端口后,应该可以发现刀片,如果发现不了,如下图: 需要重新激活刀片,如下图:点击红色圈内的 Acknow ledge chassis,然后右键点击各个刀片,选择 Acknow ledge chassis 激活 激活后,如下图: 2.5 创建管理地址 每个物理刀片都支持远程的KVM 管理和远程的各种媒体接入(CD,DVD...
