1 UG NX 4

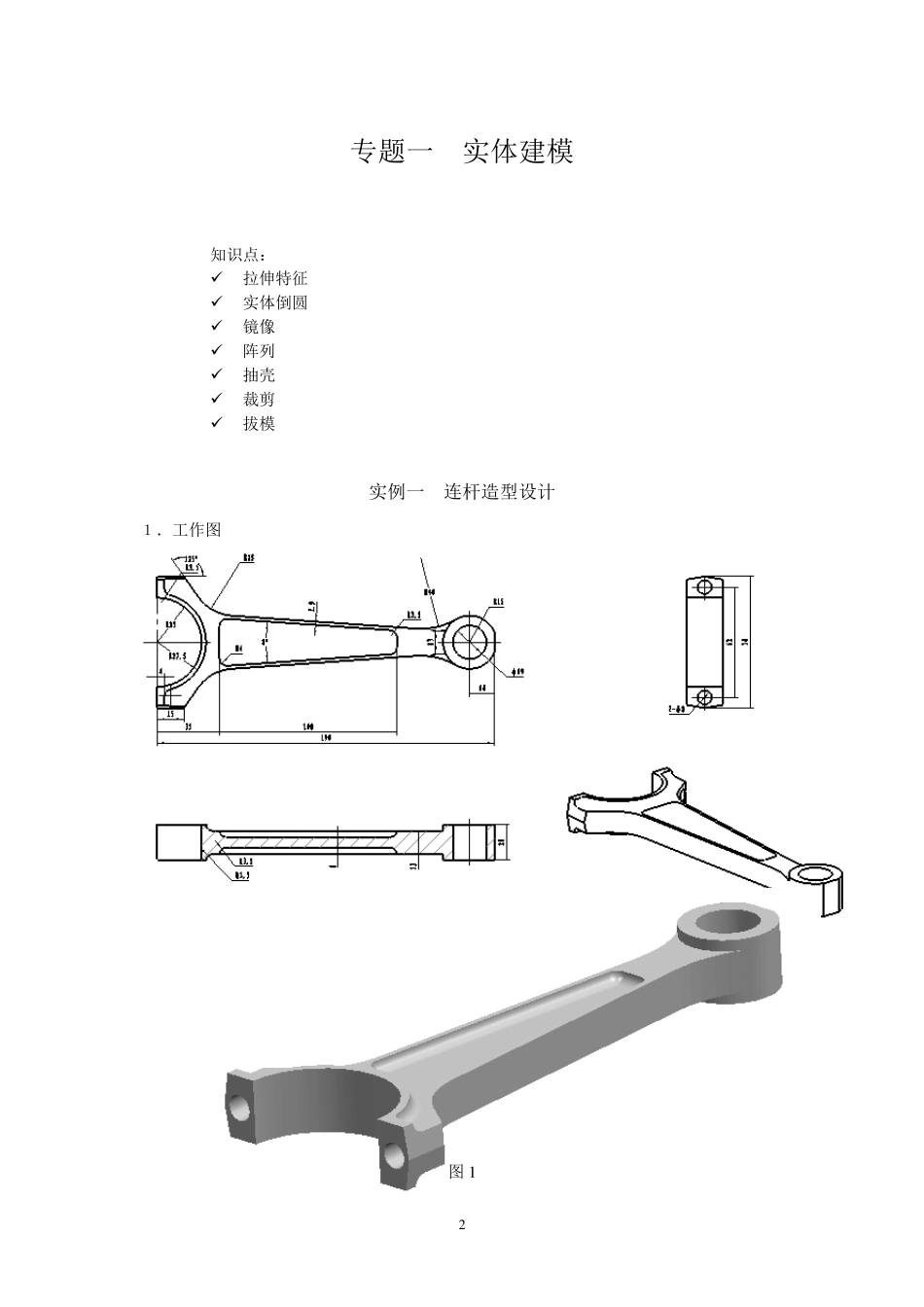

0 建模实例 内部培训教材 2 专题一 实体建模 实例一 连杆造型设计 １．工作图 图 1 知识点： 拉伸特征 实体倒圆 镜像 阵列 抽壳 裁剪 拔模 3 2 ．学习目的和任务 1）二维图形生成三维实体的有效方法：扫描特征 2）深入学习扫描特征中的拉伸体命令 3）实体倒圆的功能 4）掌握镜像实体和镜像特征功能 3 ．产品分析 1）结构分析 本例中的连杆，由于其形状不规则，又含有较多的倒圆角，且各部分的厚度不相同
造型时可按下列步骤进行：先画二维曲线再采用拉伸的方法构造基础的实体；考虑到连杆是关于左右和上下对称的，只做 1/4的实体即可；拉伸中灵活运用偏置值和起始距离等参数，可以简便地完成造型
2 ）构造框图 连杆建模步骤 步骤 模型 说明 步骤 模型 说明 1 绘制草图曲线 2 拉伸连杆主体 3 拉伸连杆头部 4 拉伸凹槽 5 拉伸凸棱 6 实体倒圆 7 建立拔模斜度 8 镜像实体 9 构造孔特征 4 4 ．操作步骤 1）绘制二维轮廓 采用草图图标，绘制下图所示二维轮廓图
图2 2）拉伸连杆主体 图3 图4 单击拉伸命令，在选择意图对话框中选择“已连接曲线”，鼠标单击连杆主体曲线，在拉伸对话框中设置拉伸参数为：起始 0，结束 6
5，方式为创建
生成的拉伸实体如图3所示
3）拉伸连杆头部 拉伸的方法和步骤与上面大致相同
在拉伸对话框中设置拉伸参数为：起始 0，结束 10，方式为求和
生成的拉伸实体如图4所示
4）构造连杆的凹槽 拉伸的方法和步骤与上面大致相同
在拉伸对话框中设置拉伸参数为：起始 3，结束 6
5，方式为求差
生成的拉伸实体如图5所示
5 图5 图6 5 ）拉伸凸棱 单击拉伸命令，在选择意图对话框中选择“单个曲线”，鼠标单击草图曲线中R25的边，在拉伸对话框中设置拉伸参数如下图所示，注意偏置中结束值的正
