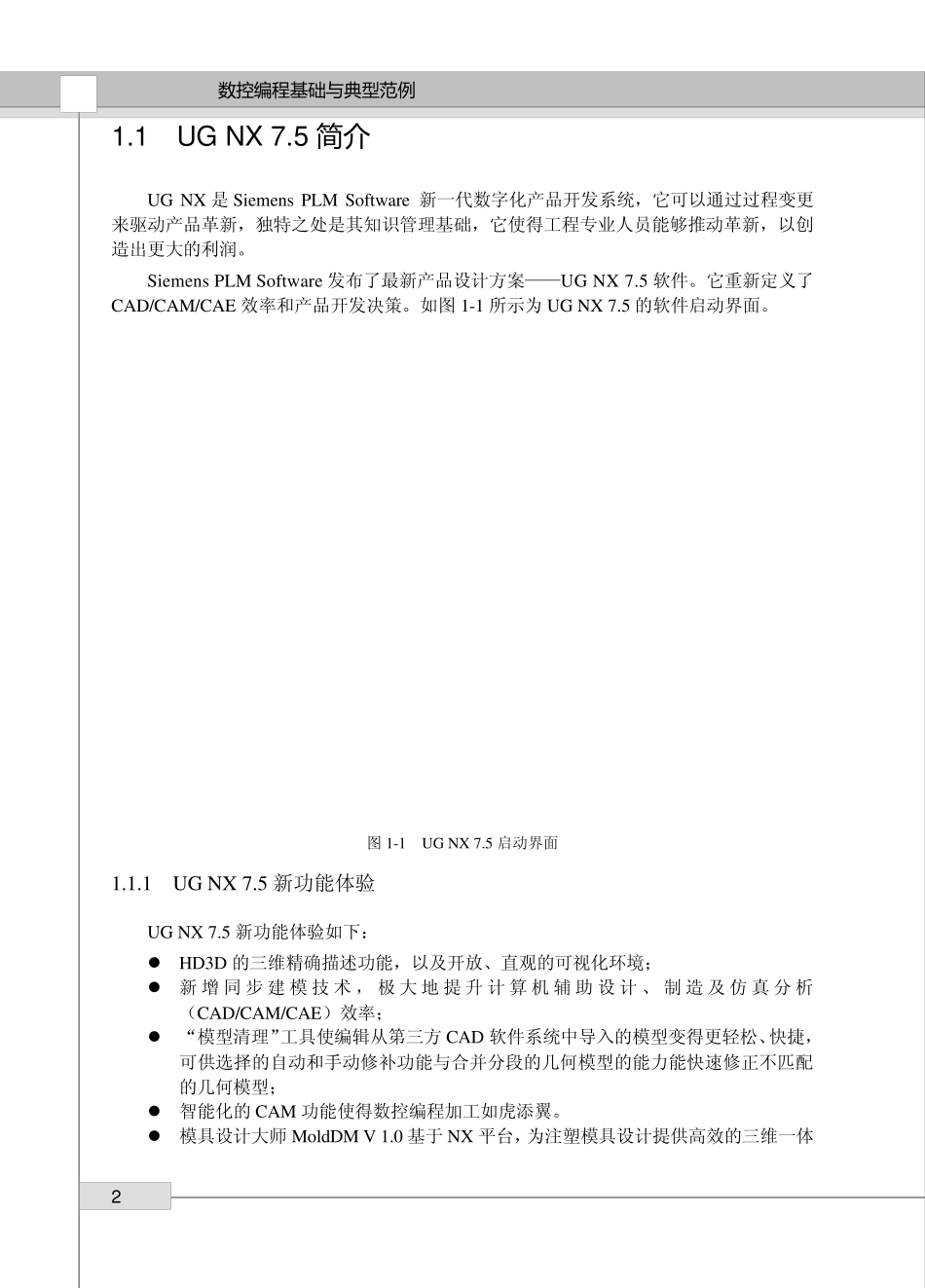

第1章 UG NX 7.5应用基础 本章知识要点 UG NX 7.5 的新功能 UG NX 7.5 的软件特点 UG NX 7.5 工作环境 UG 文件和辅助工具的应用与操作 基本环境界面是用户应用UG 软件的初始环境界面。基本环境界面窗口主要由菜单栏、工具栏、选择条、信息栏、资源条、导航器和图形区组成。 NX CAM 为机床编程提供了完整的解决方案,能够让最先进的机床实现最高产量。通过实现常规任务的自动化,可节省多达 90%的编程时间;通过捕获和重复使用经过验证的加工流程,实现更快的可重复 NC 编程。 UG NX 7.5数 控 编 程 基 础 与典型范例 2 1.1 UG NX 7.5 简介 UG NX 是Siemens PLM Softw are 新一代数字化产品开发系统,它可以通过过程变更来驱动产品革新,独特之处是其知识管理基础,它使得工程专业人员能够推动革新,以创造出更大的利润。 Siemens PLM Softw are 发布了最新产品设计方案——UG NX 7.5 软件。它重新定义了CAD/CAM/CAE 效率和产品开发决策。如图 1-1 所示为 UG NX 7.5 的软件启动界面。 图 1-1 UG NX 7.5 启动界面 1.1.1 UG NX 7.5 新功能体验 UG NX 7.5 新功能体验如下: HD3D 的三维精确描述功能,以及开放、直观的可视化环境; 新增 同 步 建 模 技 术 ,极 大地 提 升 计算 机 辅 助 设计、 制 造及 仿 真 分 析(CAD/CAM/CAE)效率; “模型清理”工具使编辑从第三方CAD 软件系统中导入的模型变得更轻松、快捷,可供选择的自动和手动修补功能与合并分段的几何模型的能力能快速修正不匹配的几何模型; 智能化的CAM 功能使得数控编程加工如虎添翼。 模具设计大师 MoldDM V 1.0 基于 NX 平台,为注塑模具设计提供高效的三维一体第 1章 UG NX 7.5应 用 基础 3 1 化解决方案。它帮助客户优化设计流程,建立良好的设计管理规范,将企业设计知识固化到软件中;为塑料模具企业提供优化高效的设计工具,支持有参数和无参数情况、支持有装配和无装配情况;全 3D 注塑模具解决方案,从源头解决2D工程图问题;完善的深度定制开发服务,为企业构建专用高效的模具设计系统。 与 NX 深度集成的专业模具ERP-eMan 制造执行系统,可以实现从订单到发货的模具企业全流程化管理,并进行优化,防止不合理调度造成的延期,同时对模具整个生产周期进行实时监控。 1.1.2 UG NX 7.5 提升...
