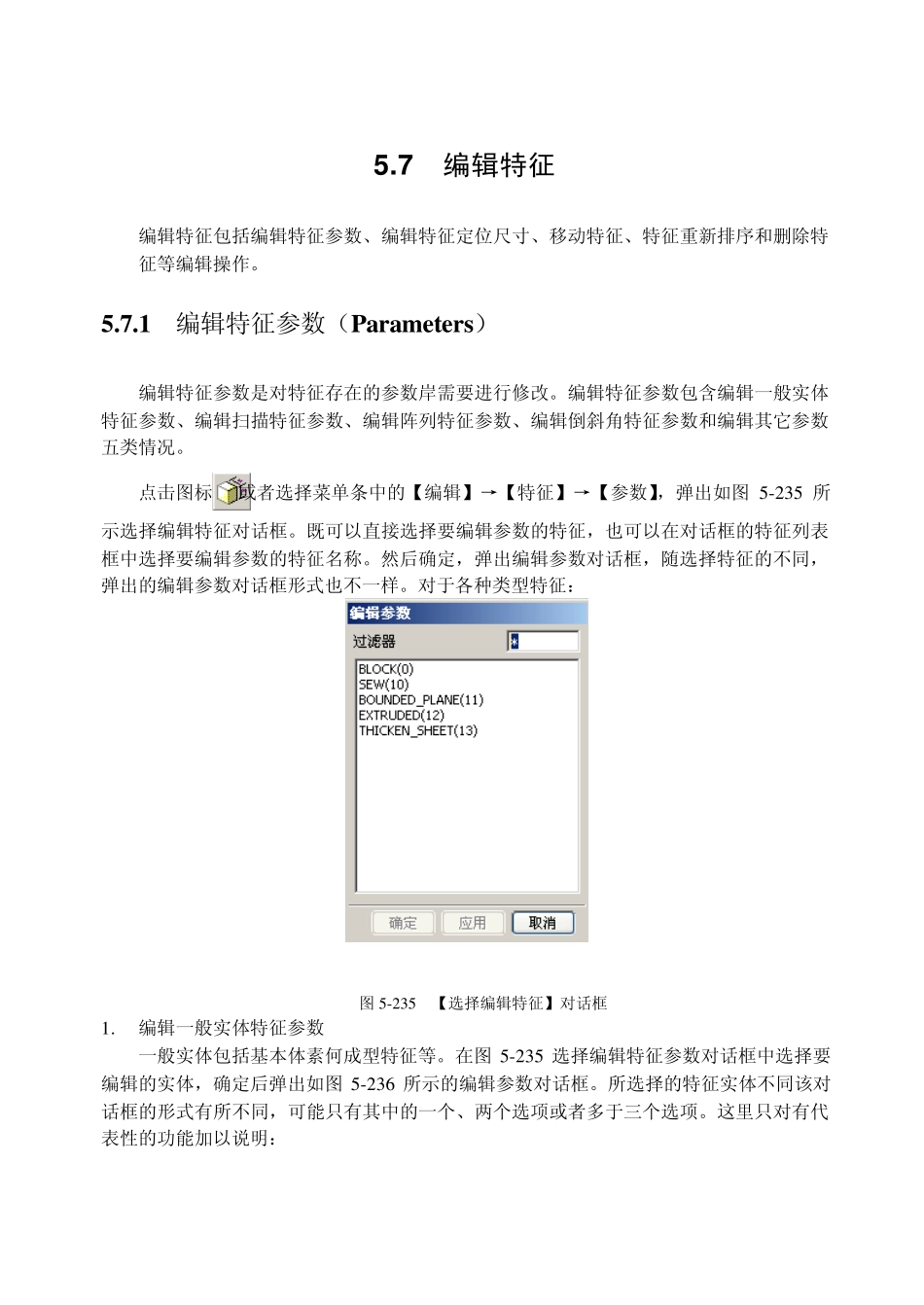

5 .7 编辑特征 编辑特征包括编辑特征参数、编辑特征定位尺寸、移动特征、特征重新排序和删除特征等编辑操作。 5.7.1 编辑特征参数（Parameters） 编辑特征参数是对特征存在的参数岸需要进行修改。编辑特征参数包含编辑一般实体特征参数、编辑扫描特征参数、编辑阵列特征参数、编辑倒斜角特征参数和编辑其它参数五类情况。 点击图标或者选择菜单条中的【编辑】→【特征】→【参数】，弹出如图5 -2 3 5 所示选择编辑特征对话框。既可以直接选择要编辑参数的特征，也可以在对话框的特征列表框中选择要编辑参数的特征名称。然后确定，弹出编辑参数对话框，随选择特征的不同，弹出的编辑参数对话框形式也不一样。对于各种类型特征： 图5 -2 3 5 【选择编辑特征】对话框 1 . 编辑一般实体特征参数 一般实体包括基本体素何成型特征等。在图5 -2 3 5 选择编辑特征参数对话框中选择要编辑的实体，确定后弹出如图5 -2 3 6 所示的编辑参数对话框。所选择的特征实体不同该对话框的形式有所不同，可能只有其中的一个、两个选项或者多于三个选项。这里只对有代表性的功能加以说明： 图5-236 【编辑参数】对话框  Feature Dialog（特征对话） 用于编辑特征的存在参数。选择该选项，将弹出创建所选特征时的对应的输入参数对话框，这个状态就可以修改需要改动的参数值。最终确定后即可达到修改的目的。  Reattach（重新附着） 用于重新指定所选特征的位置以及方向。选择该选项，弹出如图5-237 所示重置对话框，这是对于特征孔的情况，依据选择特征的不同，其可供使用的选择步骤图标多少和类型也不同。 图5-237 【重置】对话框  定位尺寸列表框 用于显示所选特征定位尺寸的类型。  Direction Reference（参考方向） 用于重新定义参考方向。包含 Horizontal（水平的）和 Vertical（垂直）两个选项。 定位尺寸列表  Rev erse Direction（反向） 用于反转所选特征的参考方向。  Rev erse Side（另一侧） 用于反转放置面为基准平面的法向。  Specify Origin（指定原点） 用于特征快速定位时指定新的原点。  Delete Positioning Dimension（删除定位尺寸） 用于删除选择的定位尺寸。  Chang Ty pe（改变类型） 用于改变所选特征的类型。选择该选项，弹出图5-238 所示的修改对应特征类型对话框，同样是对于特征孔的情况。选择需要的类型，单击确定，则所选特征的类型改变为...
