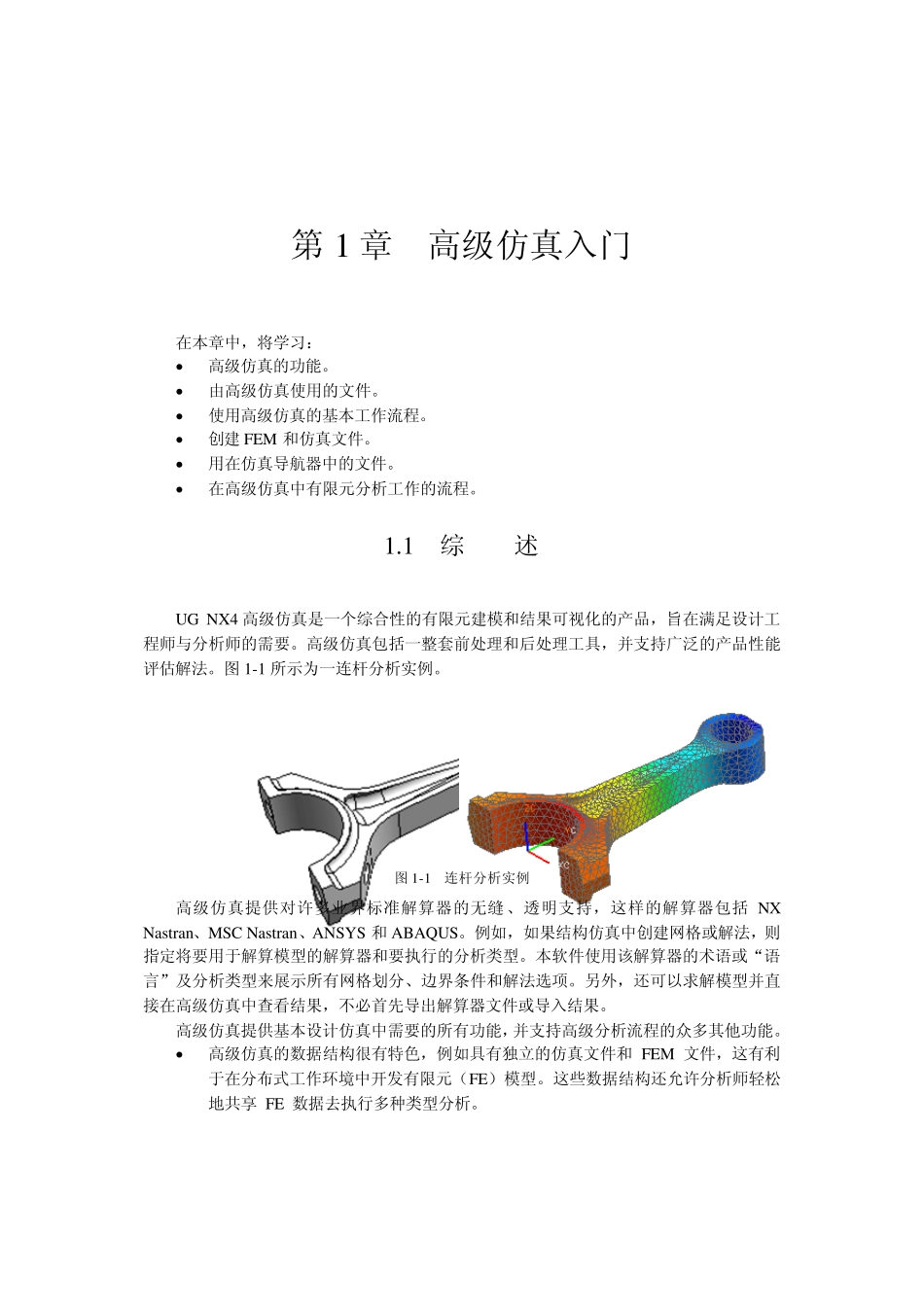

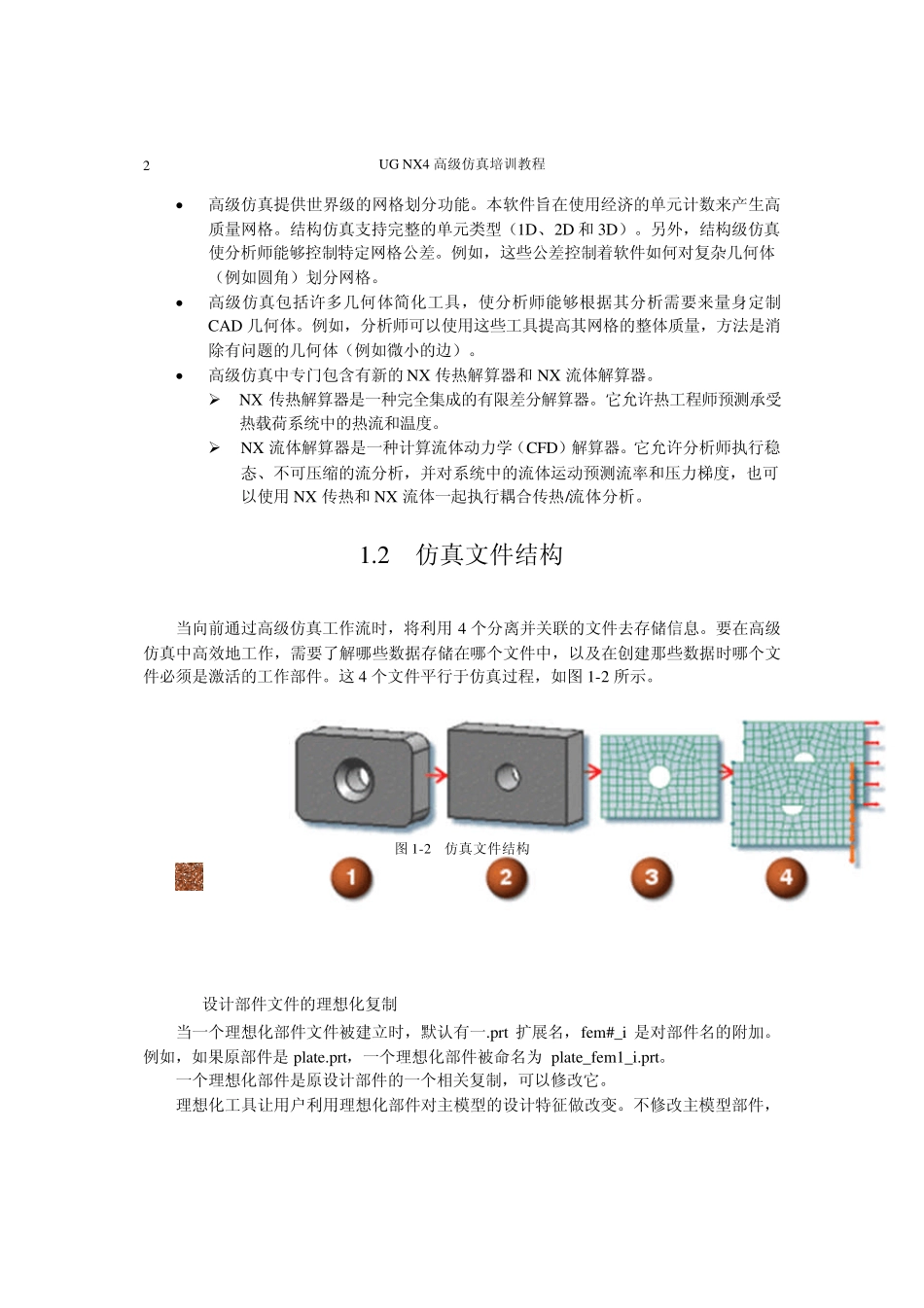

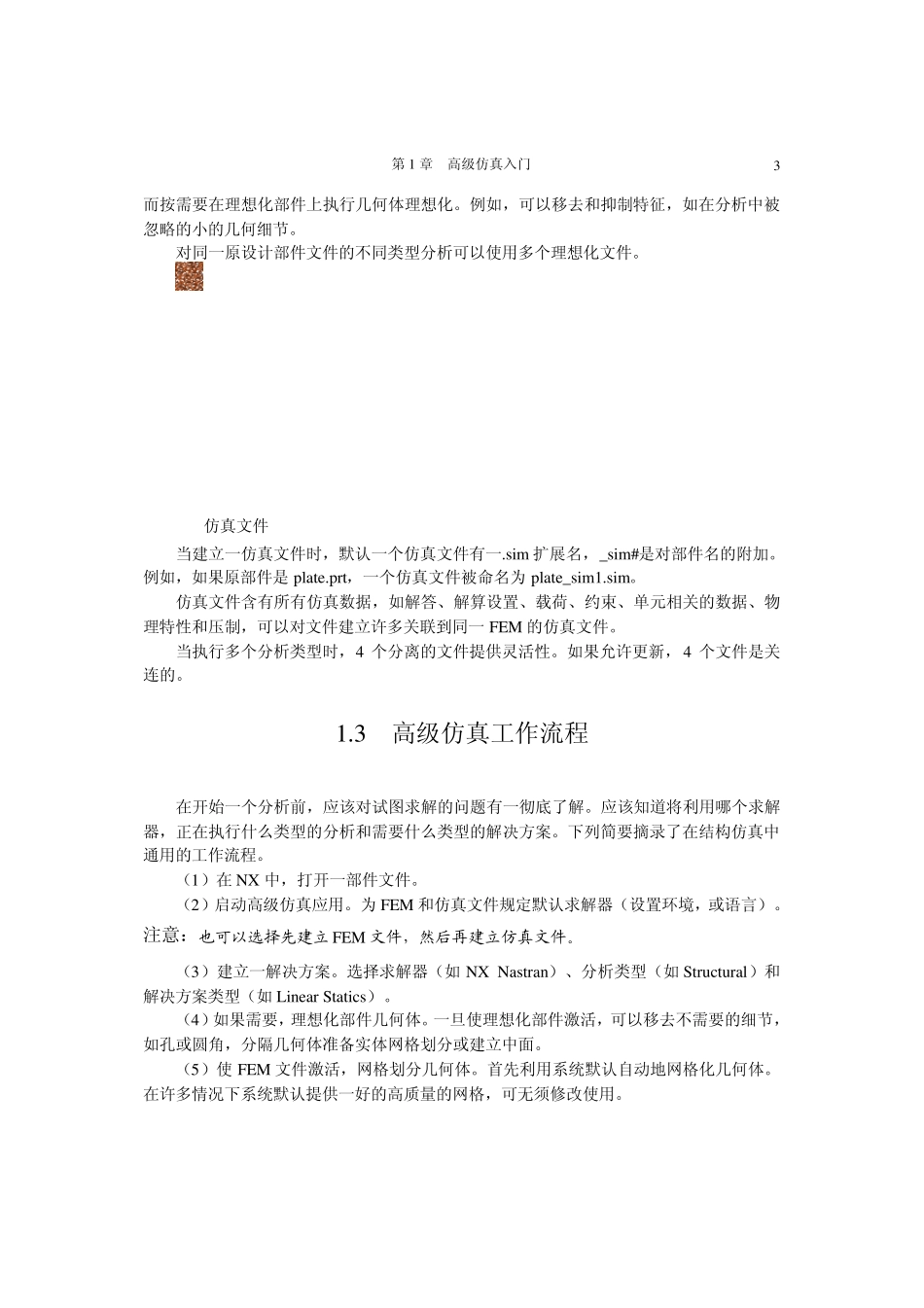

第1 章高级仿真入门在本章中，将学习：高级仿真的功能。由高级仿真使用的文件。使用高级仿真的基本工作流程。创建FEM 和仿真文件。用在仿真导航器中的文件。在高级仿真中有限元分析工作的流程。1.1综述UG NX4 高级仿真是一个综合性的有限元建模和结果可视化的产品，旨在满足设计工程师与分析师的需要。高级仿真包括一整套前处理和后处理工具，并支持广泛的产品性能评估解法。图1-1 所示为一连杆分析实例。图1-1连杆分析实例高级仿真提供对许多业界标准解算器的无缝、透明支持，这样的解算器包括NXNastran、MSC Nastran、ANSYS 和ABAQUS。例如，如果结构仿真中创建网格或解法，则指定将要用于解算模型的解算器和要执行的分析类型。本软件使用该解算器的术语或“语言”及分析类型来展示所有网格划分、边界条件和解法选项。另外，还可以求解模型并直接在高级仿真中查看结果，不必首先导出解算器文件或导入结果。高级仿真提供基本设计仿真中需要的所有功能，并支持高级分析流程的众多其他功能。高级仿真的数据结构很有特色，例如具有独立的仿真文件和FEM 文件，这有利于在分布式工作环境中开发有限元（FE）模型。这些数据结构还允许分析师轻松地共享 FE 数据去执行多种类型分析。UG NX4 高级仿真培训教程2高级仿真提供世界级的网格划分功能。本软件旨在使用经济的单元计数来产生高质量网格。结构仿真支持完整的单元类型（1D、2D 和 3D）。另外，结构级仿真使分析师能够控制特定网格公差。例如，这些公差控制着软件如何对复杂几何体（例如圆角）划分网格。高级仿真包括许多几何体简化工具，使分析师能够根据其分析需要来量身定制CAD 几何体。例如，分析师可以使用这些工具提高其网格的整体质量，方法是消除有问题的几何体（例如微小的边）。高级仿真中专门包含有新的NX 传热解算器和 NX 流体解算器。NX 传热解算器是一种完全集成的有限差分解算器。它允许热工程师预测承受热载荷系统中的热流和温度。NX 流体解算器是一种计算流体动力学（CFD）解算器。它允许分析师执行稳态、不可压缩的流分析，并对系统中的流体运动预测流率和压力梯度，也可以使用NX 传热和 NX 流体一起执行耦合传热/流体分析。1.2仿真文件结构当向前通过高级仿真工作流时，将利用4 个分离并关联的文件去存储信息。要在高级仿真中高效地工作，需要了解哪些数据存储在哪个文件中，以及在创建那些数据时哪个文件必须是激活的工作部件。...
