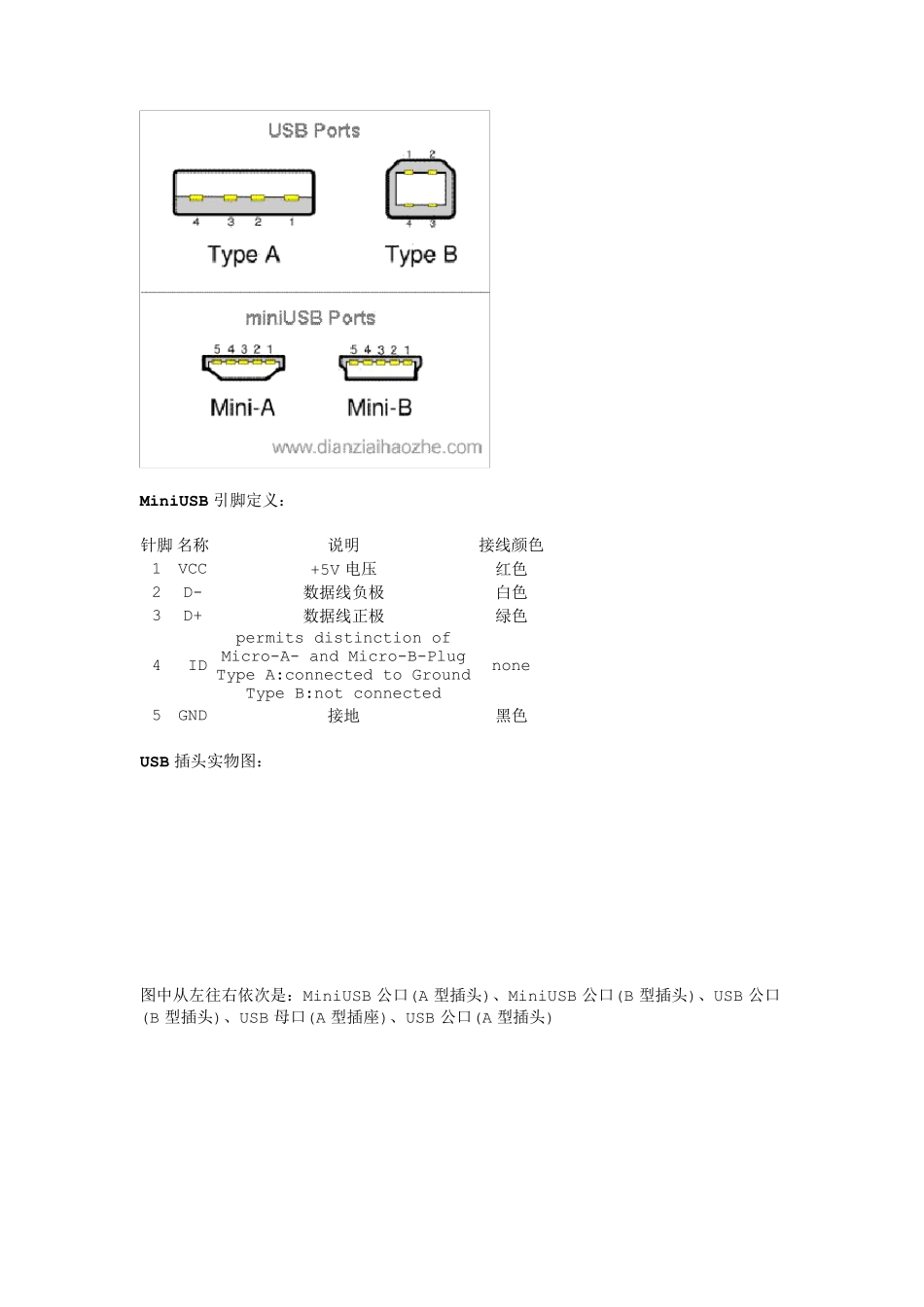

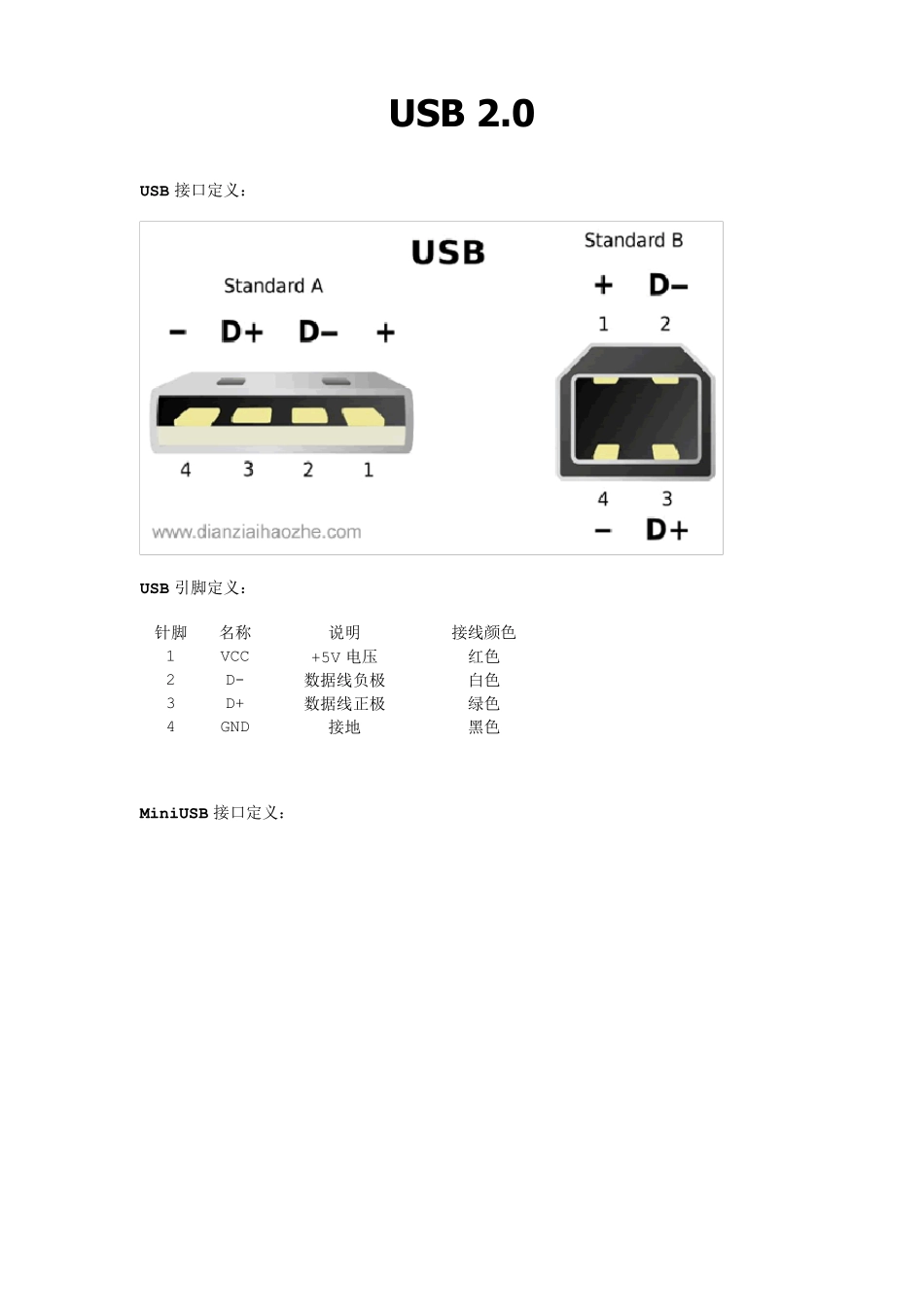

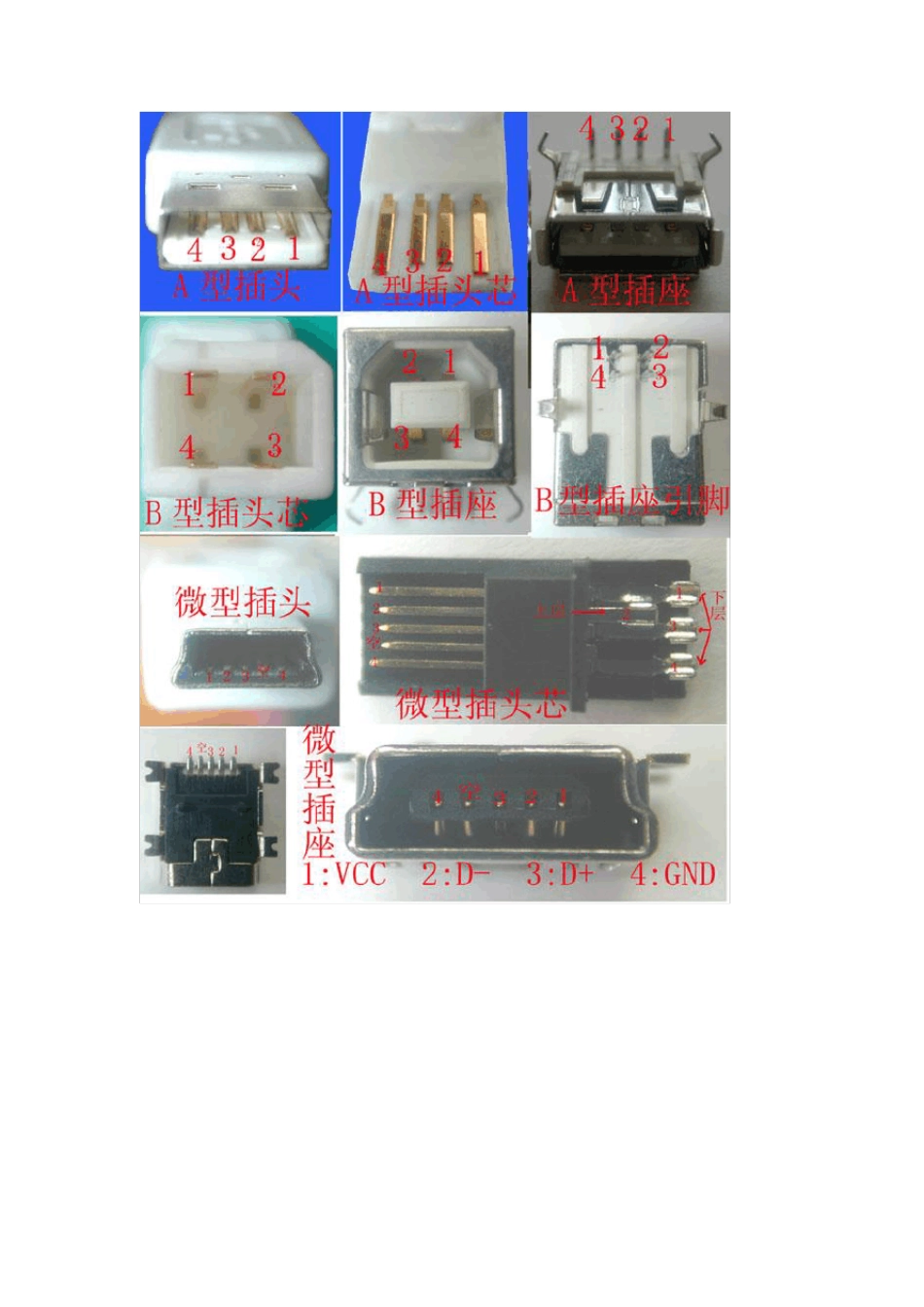

USB 2.0 USB 接口定义： USB 引脚定义： 针脚 名称 说明 接线颜色 1 VCC +5V 电压 红色 2 D- 数据线负极 白色 3 D+ 数据线正极 绿色 4 GND 接地 黑色 MiniUSB 接口定义： MiniUSB 引脚定义： 针脚 名称 说明 接线颜色 1 VCC +5V 电压 红色 2 D- 数据线负极 白色 3 D+ 数据线正极 绿色 4 ID permits distinction of Micro-A- and Micro-B-Plug Type A:connected to Ground Type B:not connected none 5 GND 接地 黑色 USB 插头实物图： 图中从左往右依次是：MiniUSB 公口(A 型插头)、MiniUSB 公口(B 型插头)、USB 公口(B 型插头)、USB 母口(A 型插座)、USB 公口(A 型插头) USB 图标和 Logo： USB 3.0 USB3.0 线缆信号定义 USB 3.0 线缆如果不算编积（Braid）用线，一共是8 根，值得注意的是，在线缆中，USB 2.0 和3.0 的电源线（Power）是共用的。 USB 3.0 母口引脚定义 为了向下兼容2.0 版，USB 3.0 采用了9 针脚设计，其中四个针脚和USB 2.0 的形状、定义均完全相同，而另外 5 根是专门为USB 3.0 准备的。 标准 USB 3.0 母口的针脚定义，紫色针脚为USB 2.0 专用，红色为USB 3.0 连接专用。 USB 3.0 公口引脚定义 为了向下兼容2.0 版，USB 3.0 采用了9 针脚设计，其中四个针脚和USB 2.0 的形状、定义均完全相同，而另外 5 根是专门为USB 3.0 准备的。 标准 USB 3.0 公口的针脚定义，白色部门是 USB 2.0 连接专用针脚，而红色部分为USB 3.0 专用。 USB 3.0 线缆信号定义 Mini USB 3.0 接口分为A、B 两种公口（Plug），而母口（Receptacle）将有 AB 和B 两种，从形状上来看，AB 母口可兼容A 和B 两种公口，3.0 版公口的针脚是 9 针。
