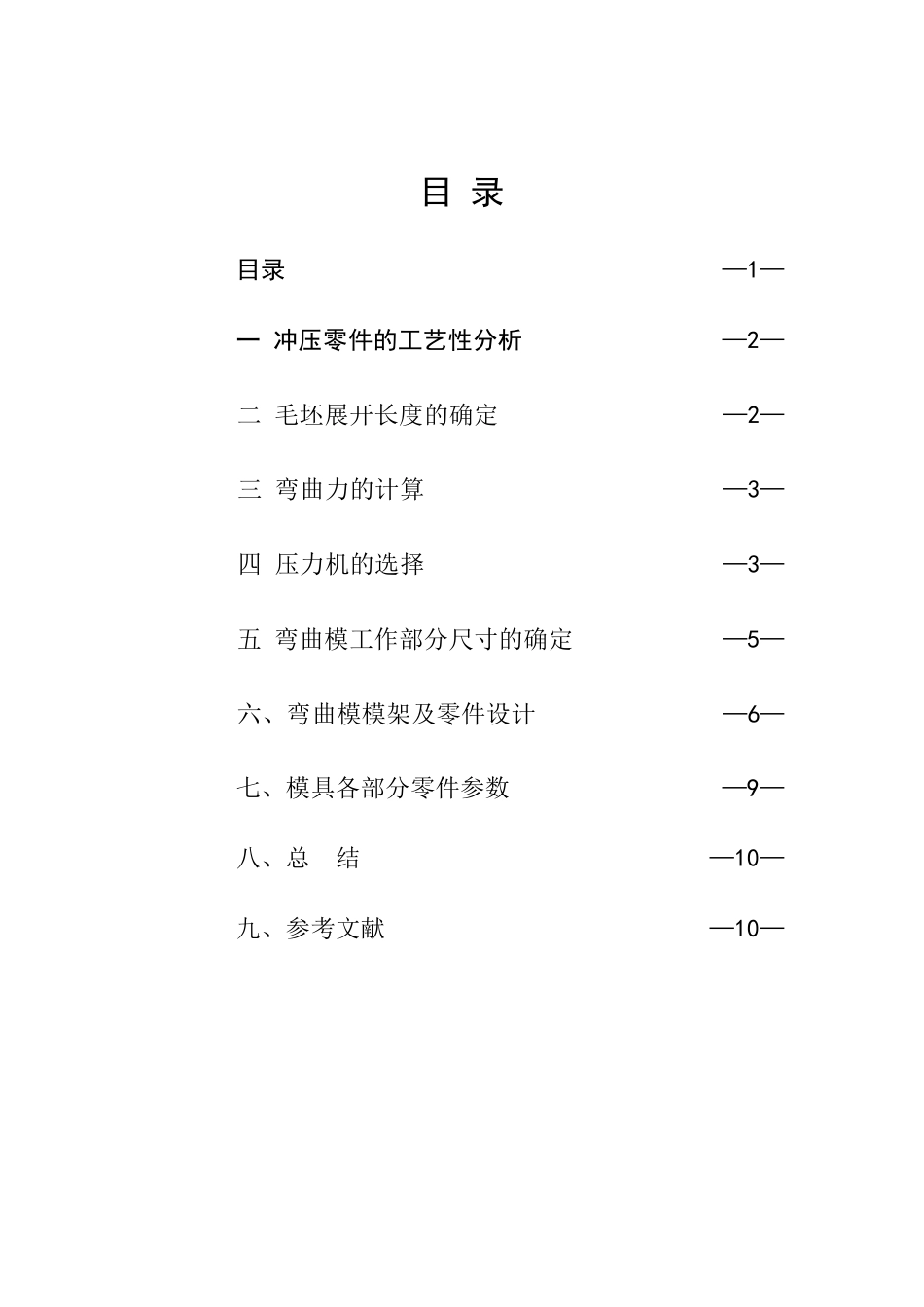

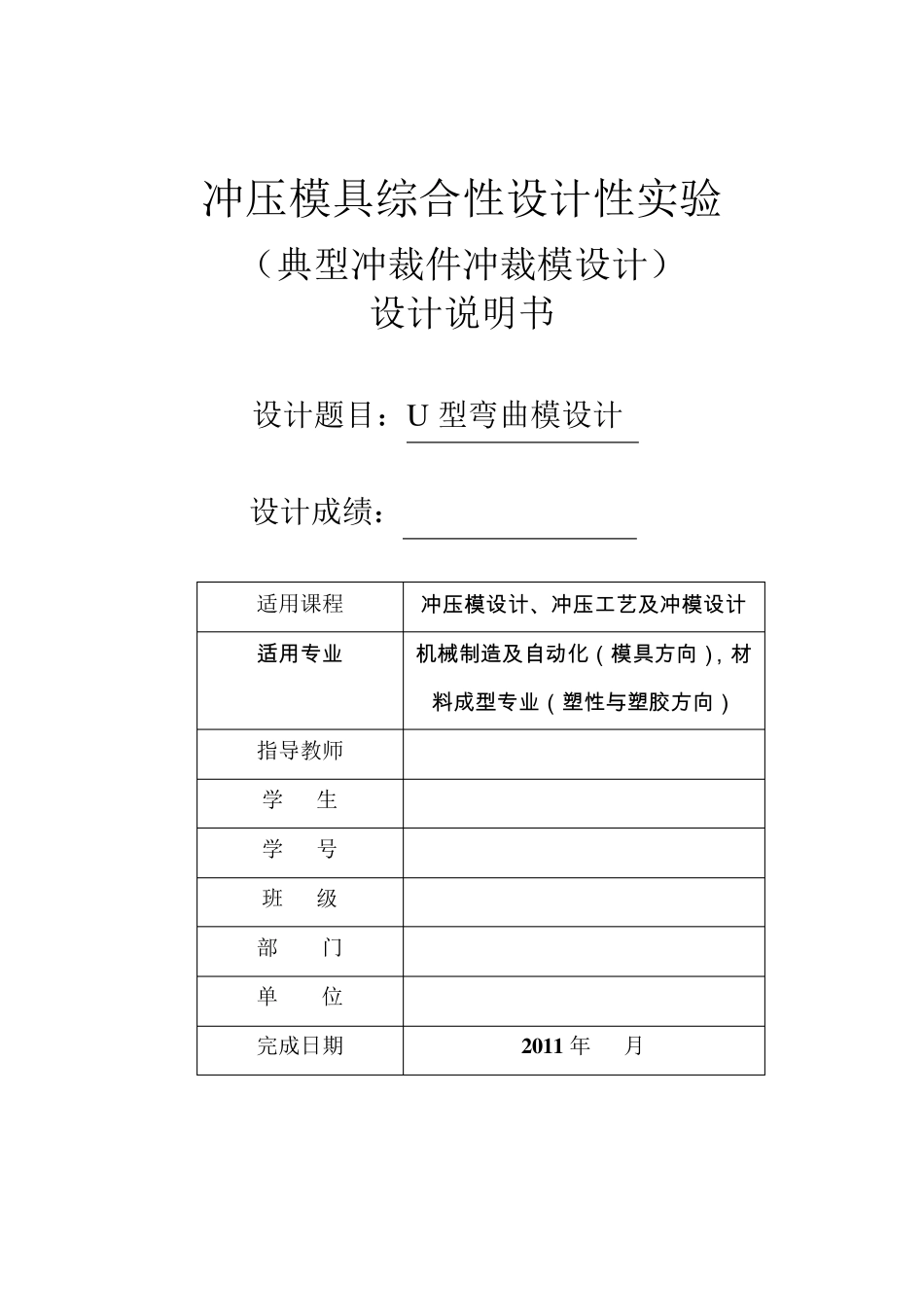

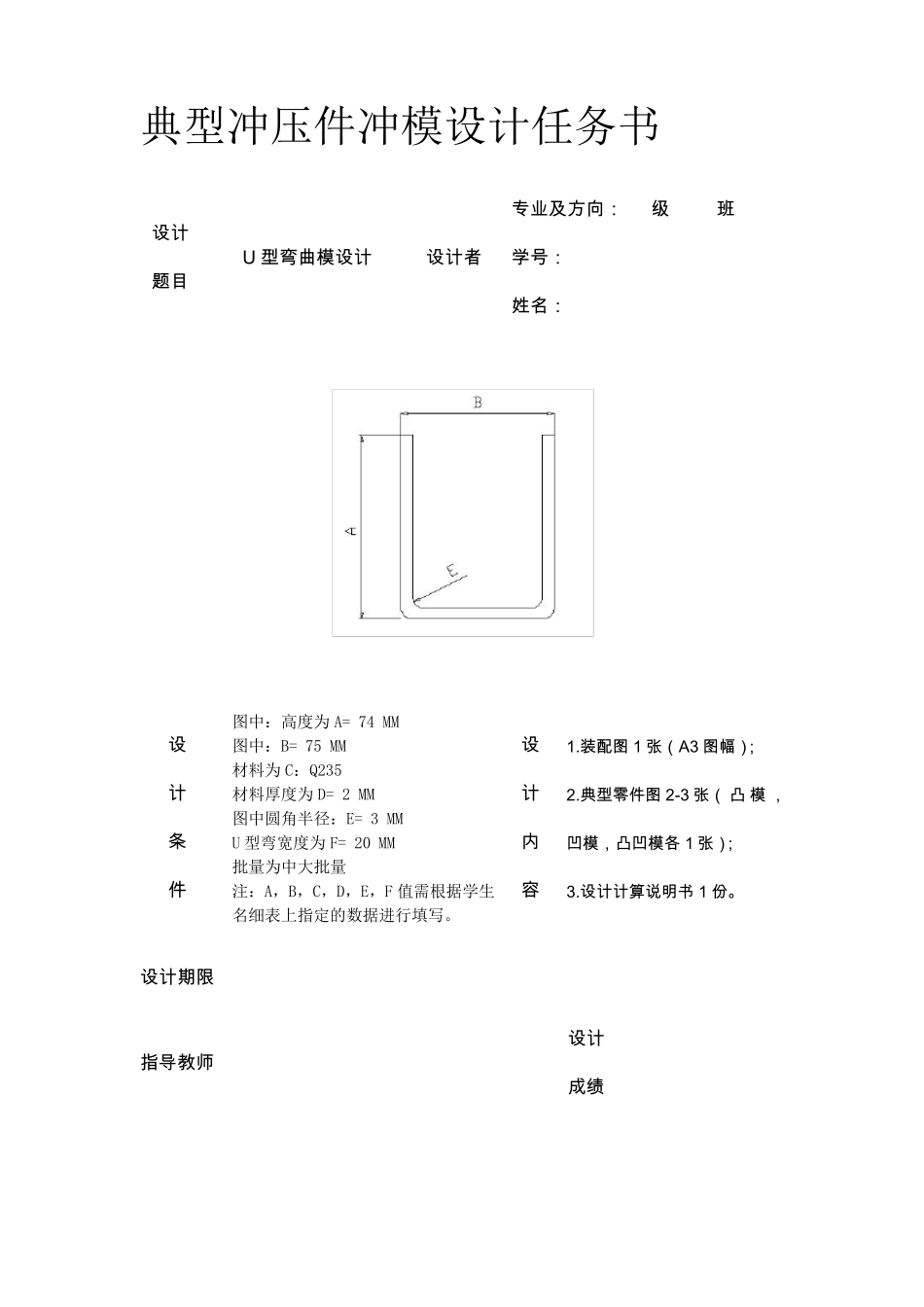

冲压模具综合性设计性实验 （典型冲裁件冲裁模设计） 设计说明书 设计题目：U 型弯曲模设计 设计成绩： 适用课程 冲 压 模 设 计 、冲 压 工艺及冲 模 设 计 适用专业 机械制造及自动化（模 具方向），材料成型专业（塑性与塑胶方向） 指导教师 学 生 学 号 班 级 部 门 单 位 完成日期 2 0 1 1 年 月 典型冲压件冲模设计任务书 设 计 题 目 U 型 弯 曲 模 设 计 设 计 者 专 业 及 方 向 ： 级 班 学 号 ： 姓 名 ： 设 计 条 件 图中：高度为A= 74 MM 图中：B= 75 MM 材料为C：Q235 材料厚度为D= 2 MM 图中圆角半径：E= 3 MM U 型弯宽度为F= 20 MM 批量为中大批量 注：A，B，C，D，E，F 值需根据学生名细表上指定的数据进行填写。 设 计 内 容 1.装 配 图 1 张 （ A3 图 幅 ）； 2.典 型 零 件 图 2-3 张 （ 凸 模 ，凹 模 ， 凸 凹 模 各 1 张 ）； 3.设 计 计 算 说 明 书 1 份 。 设 计 期限 指导教师 设 计成绩 目 录 目录 —1— 一 冲压零件的工艺性分析 —2— 二 毛坯展开长度的确定 —2— 三 弯曲力的计算 —3— 四 压力机的选择 —3— 五 弯曲模工作部分尺寸的确定 —5— 六、弯曲模模架及零件设计 —6— 七、模具各部分零件参数 —9— 八、总 结 —10— 九、参考文献 —10— 一 冲压零件的工艺性分析 1、工序类型 根据零件的结构形状及批量要求,可采用弯曲工序冲压成型，因此设计考虑弯曲工序。 2、零件工艺分析 由设计要求可知该零件材料为 Q235 钢，材料 Q235 钢为软材料，在弯曲时有一定的凸凹模间隙。工件尺寸全部为自由公差，可看作 IT14 级，尺寸精度较低，普通弯曲就能满足要求。其弯曲性能良好。所需零件为 U 形件，结构简单对称，对弯曲成型较为有利故尺寸精度 完 全 符 合 弯 曲 精 度 等 级 要 求 。 且 零 件 的 相 对 圆 角 半 径8~55.12/3/tr，因 不会弯裂，满足弯曲变形程度的要求。因此，该零件满足弯曲工艺性要求，且一次成型弯曲工艺性较好，采用简单的直壁校正弯曲法即可达到要求。 二 毛坯展开长度的确定 毛坯长度按零件中性层计算。两段圆弧的中性层位移系数根据5.1/ tr查《冲压工艺及冲模设计》（表4—3）得 x=0.36 ,故中性层曲率半径为： 3.72(mm) 236.03 x...
