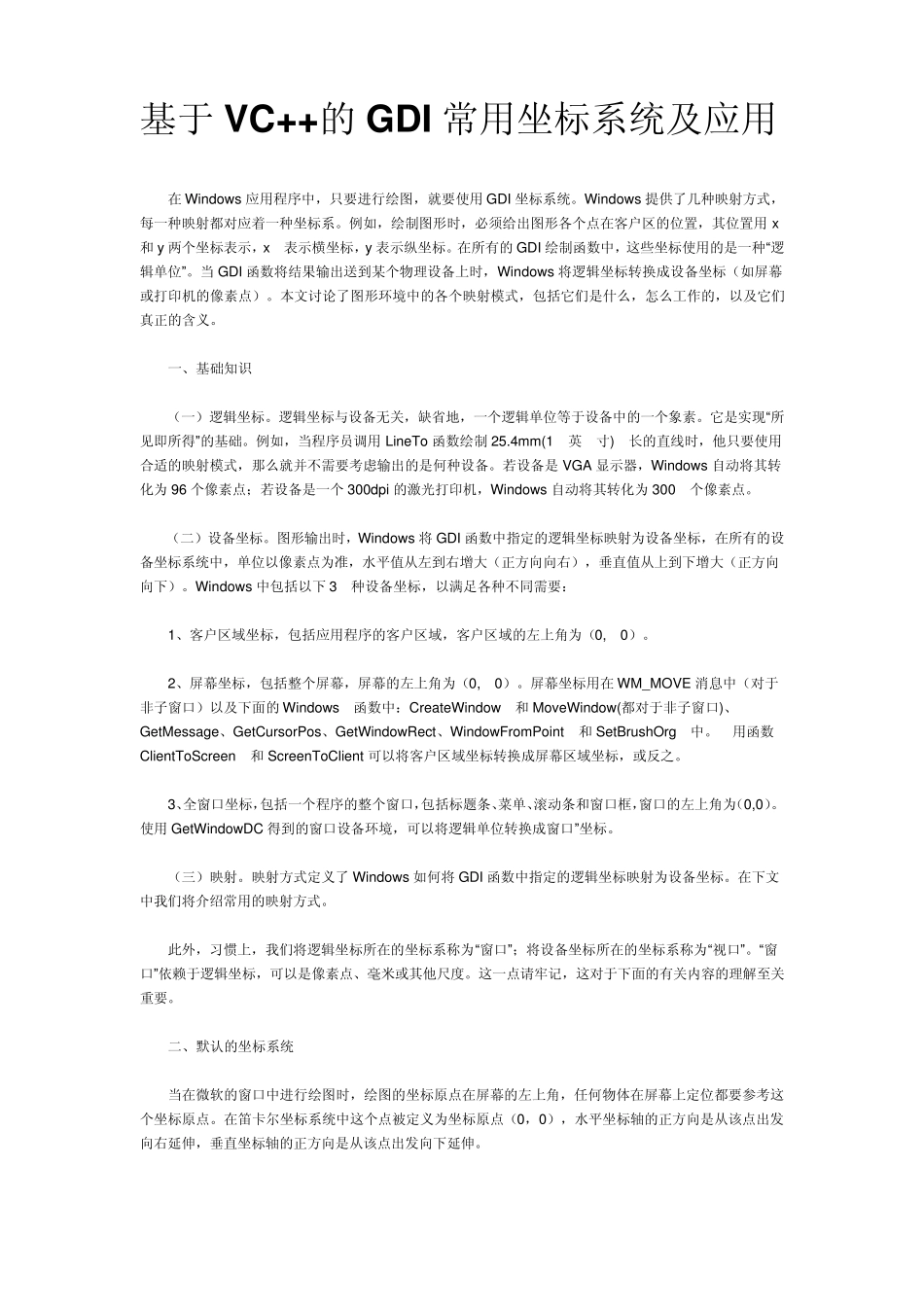

基于V C++的GDI 常用坐标系统及应用 在Windows 应用程序中，只要进行绘图，就要使用GDI 坐标系统。Windows 提供了几种映射方式，每一种映射都对应着一种坐标系。例如，绘制图形时，必须给出图形各个点在客户区的位置，其位置用x 和y两个坐标表示，x 表示横坐标，y表示纵坐标。在所有的GDI 绘制函数中，这些坐标使用的是一种“逻辑单位”。当GDI 函数将结果输出送到某个物理设备上时，Windows 将逻辑坐标转换成设备坐标（如屏幕或打印机的像素点）。本文讨论了图形环境中的各个映射模式，包括它们是什么，怎么工作的，以及它们真正的含义。 一、基础知识 （一）逻辑坐标。逻辑坐标与设备无关，缺省地，一个逻辑单位等于设备中的一个象素。它是实现“所见即所得”的基础。例如，当程序员调用LineTo 函数绘制25.4mm(1 英 寸) 长的直线时，他只要使用合适的映射模式，那么就并不需要考虑输出的是何种设备。若设备是VGA 显示器，Windows 自动将其转化为 96 个像素点；若设备是一个300dpi 的激光打印机，Windows 自动将其转化为 300 个像素点。 （二）设备坐标。图形输出时，Windows 将GDI 函数中指定的逻辑坐标映射为设备坐标，在所有的设备坐标系统中，单位以像素点为准，水平值从左到右增大（正方向向右），垂直值从上到下增大（正方向向下）。Windows 中包括以下 3 种设备坐标，以满足各种不同需要： 1、客户区域坐标，包括应用程序的客户区域，客户区域的左上角为（0, 0）。 2、屏幕坐标，包括整个屏幕，屏幕的左上角为（0, 0）。屏幕坐标用在WM_MOVE 消息中（对于非子窗口）以及下面的Windows 函数中：CreateWindow 和MoveWindow(都对于非子窗口)、GetMessage、GetCursorPos、GetWindowRect、WindowFromPoint 和SetBrushOrg 中。 用函数ClientToScreen 和ScreenToClient 可以将客户区域坐标转换成屏幕区域坐标，或反之。 3、全窗口坐标，包括一个程序的整个窗口，包括标题条、菜单、滚动条和窗口框，窗口的左上角为（0,0）。使用GetWindowDC 得到的窗口设备环境，可以将逻辑单位转换成窗口”坐标。 （三）映射。映射方式定义了Windows 如何将GDI 函数中指定的逻辑坐标映射为设备坐标。在下文中我们将介绍常用的映射方式。 此外，习惯上，我们将逻辑坐标所在的坐标系称为“窗口”；将设备坐标所在的坐标系称为“视口”。“窗口”依赖于逻辑坐标，可以是像素点、毫米或其他尺度。这一点请牢记，这...
