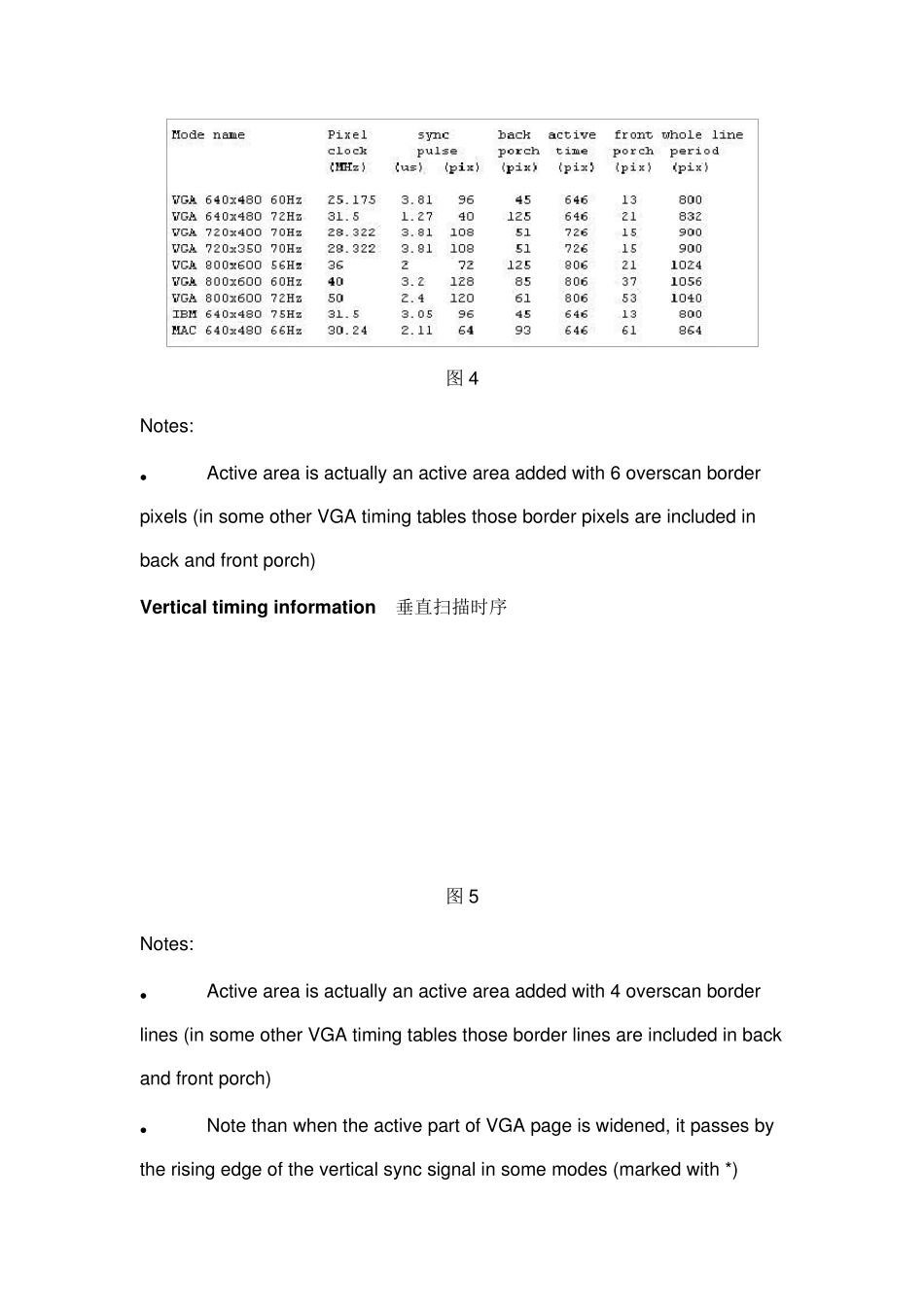

基于Verilog 的VGA 驱动设计（一）VGA 时序分析 VGA 时序分析 电阻DAC 转换网络和640X480 的VGA 时序图: 图1 扫描频率 显示器采用光栅扫描方式，即轰击荧光屏的电子束在CRT 屏幕上从左到右（受水平同步信号HSYNC 控制）、从上到下（受垂直同步信号VSYNC 控制）做有规律的移动。光栅扫描又分逐行扫描和隔行扫描。电子束采用光栅扫描方式，从屏幕左上角一点开始，向右逐点进行扫描，形成一条水平线；到达最右端后，又回到下一条水平线的左端，重复上面的过程；当电子束完成右下角一点的扫描后，形成一帧。此后，电子束又回到左上方起点，开始下一帧的扫描。这种方法也就是常说的逐行扫描显示。 1.Horiz onal Timing 图2 A (us) Line Period(1040*20ns) B (us) Sync pulse lenght C (us) Back porch D (us) Active video time E (us) Front porch 2．Vertical Timing 图3 O (ms) Frame Period 帧周期 P (ms) Sync length Q (ms) Back porch R (ms) Active video time S (ms) Front porch Horiz onal timing information 水平扫描时序 图 4 Notes: • Active area is actually an active area added with 6 overscan border pixels (in some other VGA timing tables those border pixels are included in back and front porch) Vertical timing information 垂直扫描时序 图 5 Notes: • Active area is actually an active area added with 4 overscan border lines (in some other VGA timing tables those border lines are included in back and front porch) • Note than when the active part of VGA page is widened, it passes by the rising edge of the vertical sync signal in some modes (marked with *) 根据上面的水平和垂直扫描时序可以分析显示800x600 模式，FPGA 系统时钟采用Spartan-3E Starter Kit 板上的50MHz 的有源晶振。为了显示器显示效果好，采用刷新频率为 72Hz。 以下以系统时钟频率为 50MHz，显示器显示800x600 模式为例分析水平扫描和垂直扫描时序：系统时钟周期为 1/50MHz=20ns 水平扫描Horizonal(Line) A 水平（行）周期为 1040 个像素(Pix)，时间为 1040x20ns=20.8us； B 同步脉冲为 120 像素（Pix）； C ...
