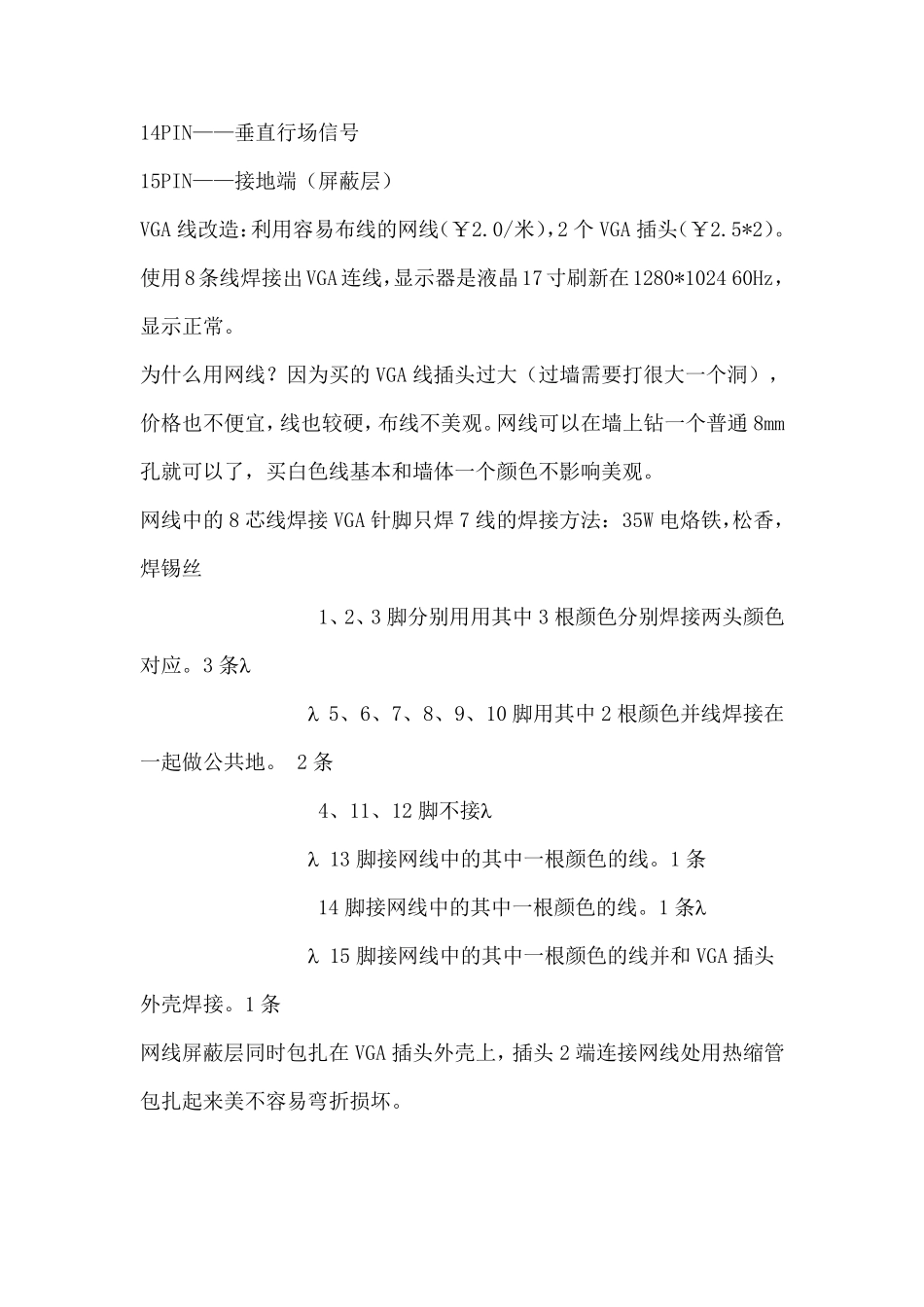

目前VGA 模式的显示器都采用15 针脚的 1 红色输入信号、2 绿色输入信号、3 蓝色输入信号、4 接地或空脚、5 空脚或接地、6 红色返回信号、7 绿色返回信号、8 蓝色返回信号、9 空脚、10 接地、11 接地、12 空脚、13 水平同步信号、14 垂直同步信号、15 空脚。 如果是数码显示器，则 12 脚是串行数据线，15 脚是数据时钟线。 VGA 线： 依照标准通用的VGA 线进行焊接，如下所述：1、2、3 焊红、绿、兰的芯线，6、7、8 焊红、绿、兰的屏蔽线，10 焊黑线，11 焊白线、13 焊黄线、14 焊棕线、VGA 线的屏蔽线接 VGA 头的外壳处。由于所用各类 VGA 线的顔色不同，但均是按照以上角位两头对应进行焊接。在焊 VGA 线时要注意 1、2、3 芯线与6、7、8 屏蔽线不能短路，如短路，则投影机显示将出现缺色现象。 VGA 线针脚定义 VGA3+6 逐行显示线(图)，VGA3+6 线焊接线序是什么? 一般在 VGA 接头上，会 1，5，6，10，11，15 等标明每个接口编号。假如没有，如上图所示编号。 留意，公母头焊接时，须留意将方向平行反过来焊接。 普通 VGA 线焊接方法如下（D15 焊接法）： 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 黑线 脚 10 棕线 脚 11 黄线 脚 13 白线 脚 14 外层屏蔽 D15 端壳压接 假如上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。 VGA 各针脚定义和焊接方法 15 针VGA 各针脚的定义： 1PIN ——模拟信号的“红” 2PIN ——模拟信号的“绿” 3PIN ——模拟信号的“蓝” 4PIN ——地址码 5PIN ——N/C 6PIN ——模拟 “红”的接地端 7PIN ——模拟 “绿”的接地端 8PIN ——模拟 “蓝”的接地端 9PIN ——备用 10PIN——数字接地端 11PIN——地址码 12PIN——地址码 13PIN——行场信号 14PIN——垂直行场信号 15PIN——接地端（屏蔽层） VGA 线改造：利用容易布线的网线（￥2.0/米），2 个 VGA 插头（￥2.5*2）。使用8条线焊接出VGA连线，显示器是液晶17寸刷新在1280*1024 60Hz，显示正常。 为什么用网线？因为买的 VGA 线插头过大（过墙需要打很大一个洞），价格也不便宜，线也较硬，布线不美观。网线可以在墙上钻一个普通 8mm孔就可以了，买白色线基本和墙体一个颜色不影响美观。 网线中的 8 芯线焊接 VGA 针脚只焊 7 ...
