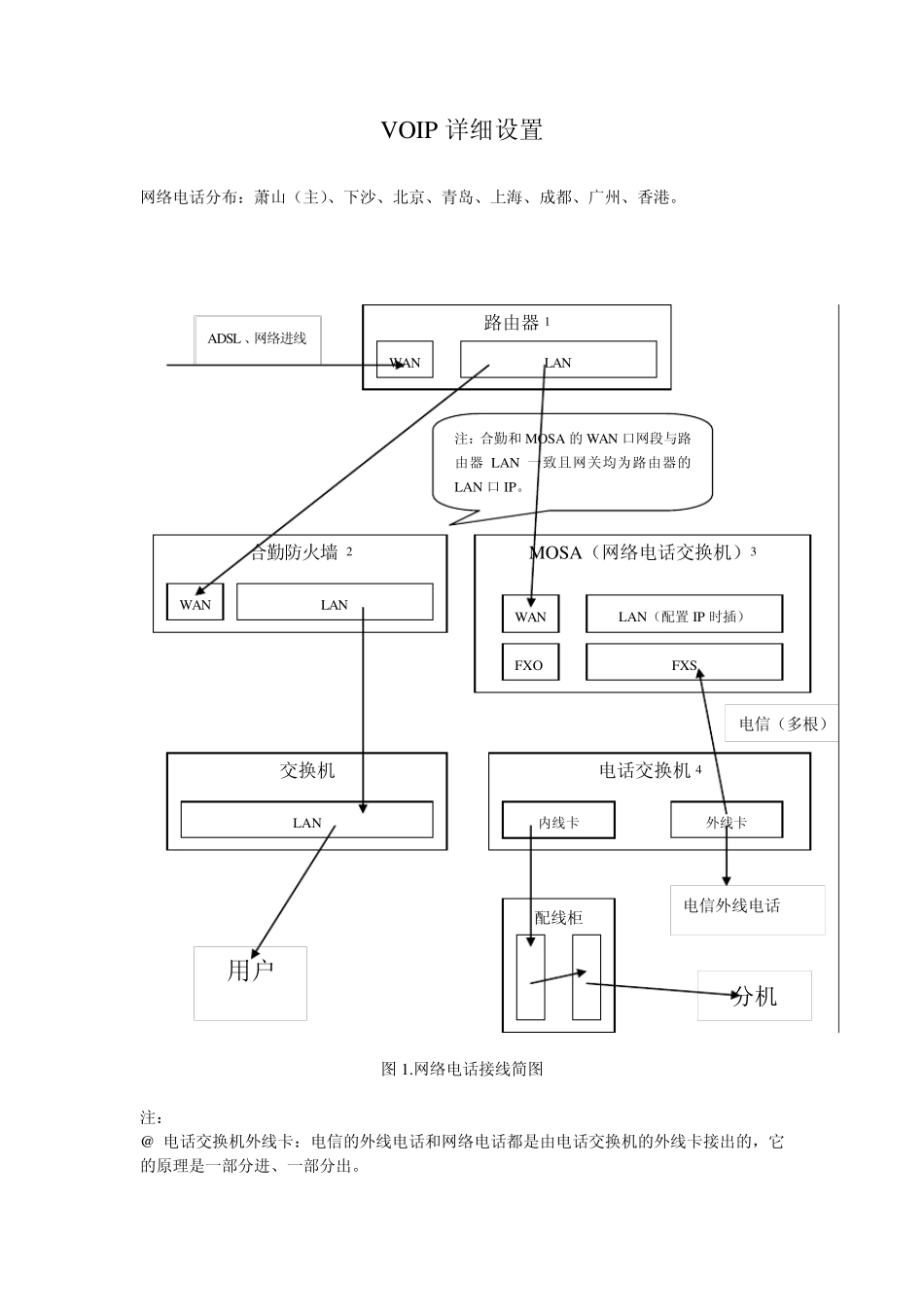

VOIP 详细设置 网络电话分布：萧山（主）、下沙、北京、青岛、上海、成都、广州、香港。 图 1.网络电话接线简图 注： @ 电话交换机外线卡：电信的外线电话和网络电话都是由电话交换机的外线卡接出的，它的原理是一部分进、一部分出。 路由器 1 WANLAN ADSL 、网络进线 合勤防火墙 2 LAN WANMOSA（网络电话交换机）3 WANLAN（配置IP 时插） FXOFXS 交换机 LAN 电话交换机 4 内线卡 外线卡 配线柜 分机 注：合勤和 MOSA 的 WAN 口网段与路由器 LAN 一致且网关均为路由器的LAN 口 IP。 电信（多根） 电信外线电话 用户 @ MOSA 的FXO 口上接电信的直接号码，带有上下车功能，设置网络电话时一般不接。 @MOSA 的FXS 口的每个口可插两路电话线（4 芯），也可做成一路电话线接入。 各设备详细设定如下： 1. 路由器设置 （1）.登录路由器（连接路由器LAN 口，IE 键入LAN 口IP，厂家默认一般为192.168.1.1或192.168.0.1），若不知路由器LAN 口IP，可将计算机接入路由器LAN 口，将IP 设为自动获取，待获取到IP 后用ipconfig /all 命令查找网关，该网关即路由器的LAN 口IP。 （2）.WAN 口设定：若死ADSL 接入，设为PPPOE 并用账号和密码拨号上网；若由其他交换机接入则设为固定IP。 （3）.LAN 口设定：范围内随意设定，比如设为192.168.1.254 或保持192.168.1.1 均可。 （4）.端口转发规则：高级---端口转发---名称：mosa---公共关口：2000~ （2000），8000~（8000）括号内的填或不填，当场测试为准。 通讯类型：UDP（2000）、TCP（8000）在配置上点勾。 IP 地址写 MOSA 的WAN 口IP（与路由器的LAN 口IP 属同网段）。 （5）. 维护---设置管理：修改登录账号密码，启用远程管理勾选，端口选择 80. （6）. DHCP 可开可不开，视情况而定。 至此路由器设置完毕！ 2. 合勤防火墙设置 （1）. 若合勤设备为新设备，将计算机设为IP 自动获取，接合勤 LAN 口，在 IE 上键入192.168.1.1，按确定会提示修改密码，修改为goodfriend 并重新登录；若为旧设备，可将计算机接入合勤 LAN 口，将IP 设为自动获取，待获取到IP 后用ipconfig /all 命令查找网关，该网关即合勤的LAN 口IP，用次 IP 登录合勤，密码一般为goodfriend。 （2）. 网络----WAN 口设定固定内部 IP 且和路由器的LAN 口属同一网段。LAN 口设定另外的内部 IP，如：192.168.2.254（如有设VP...
