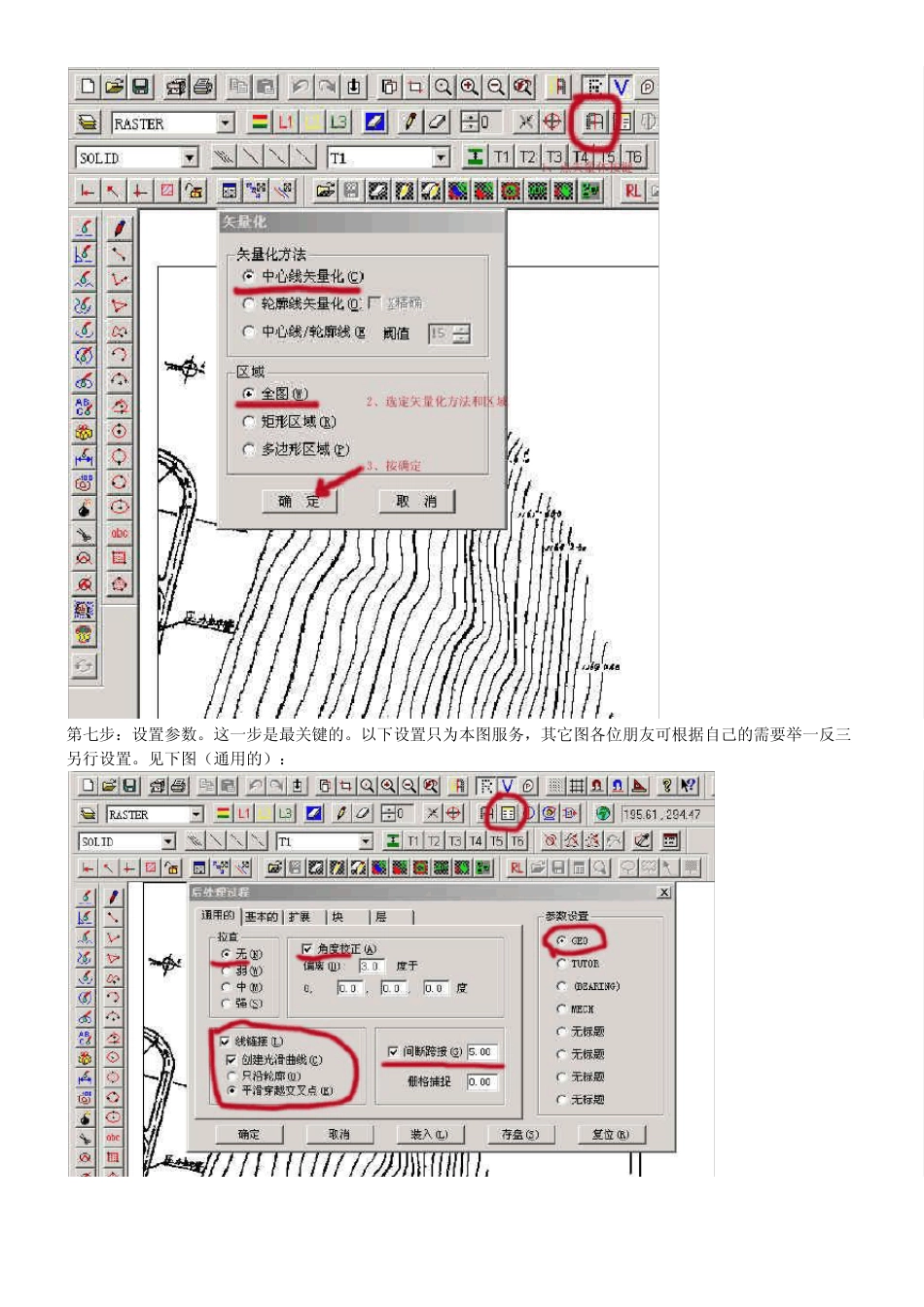

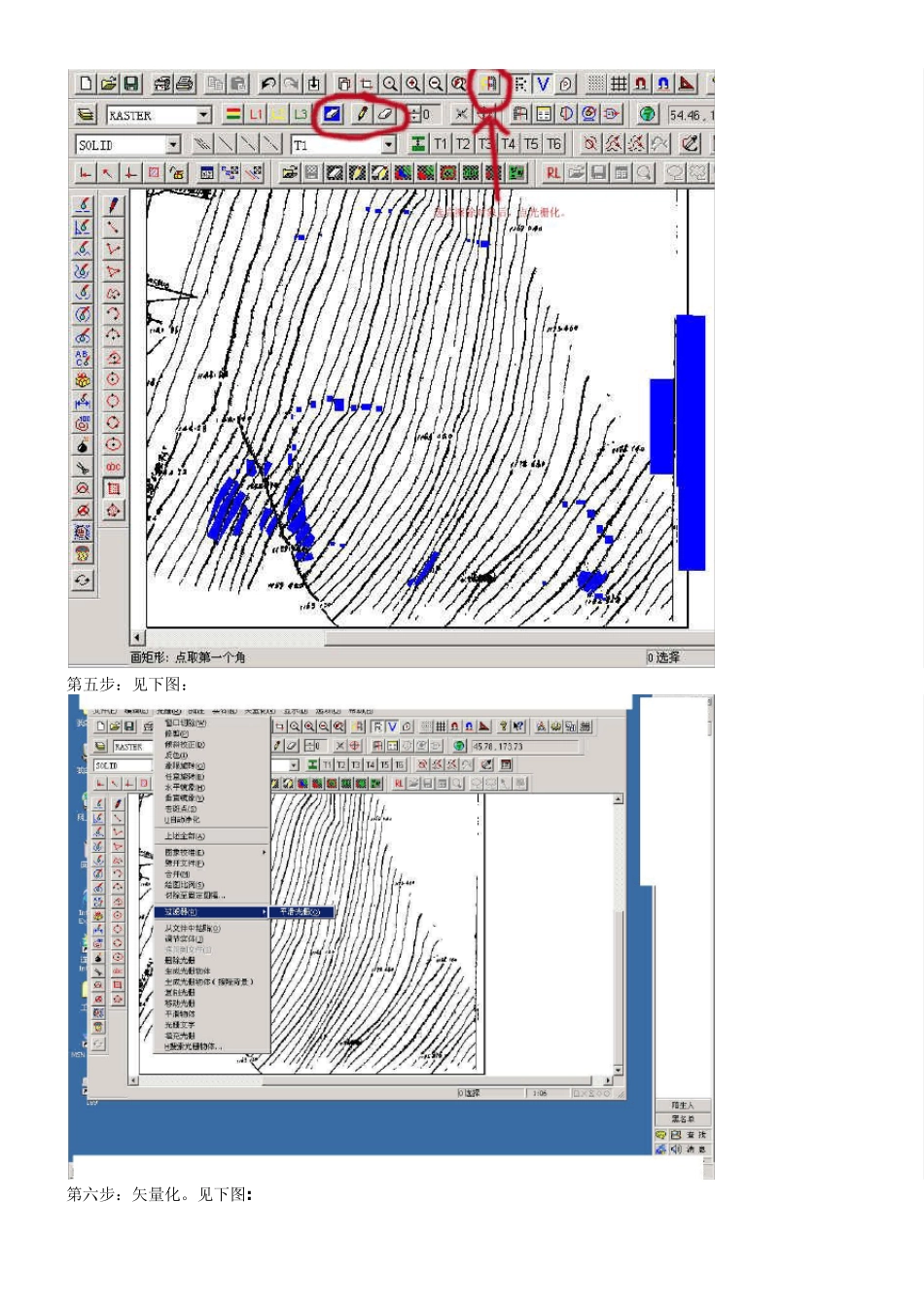

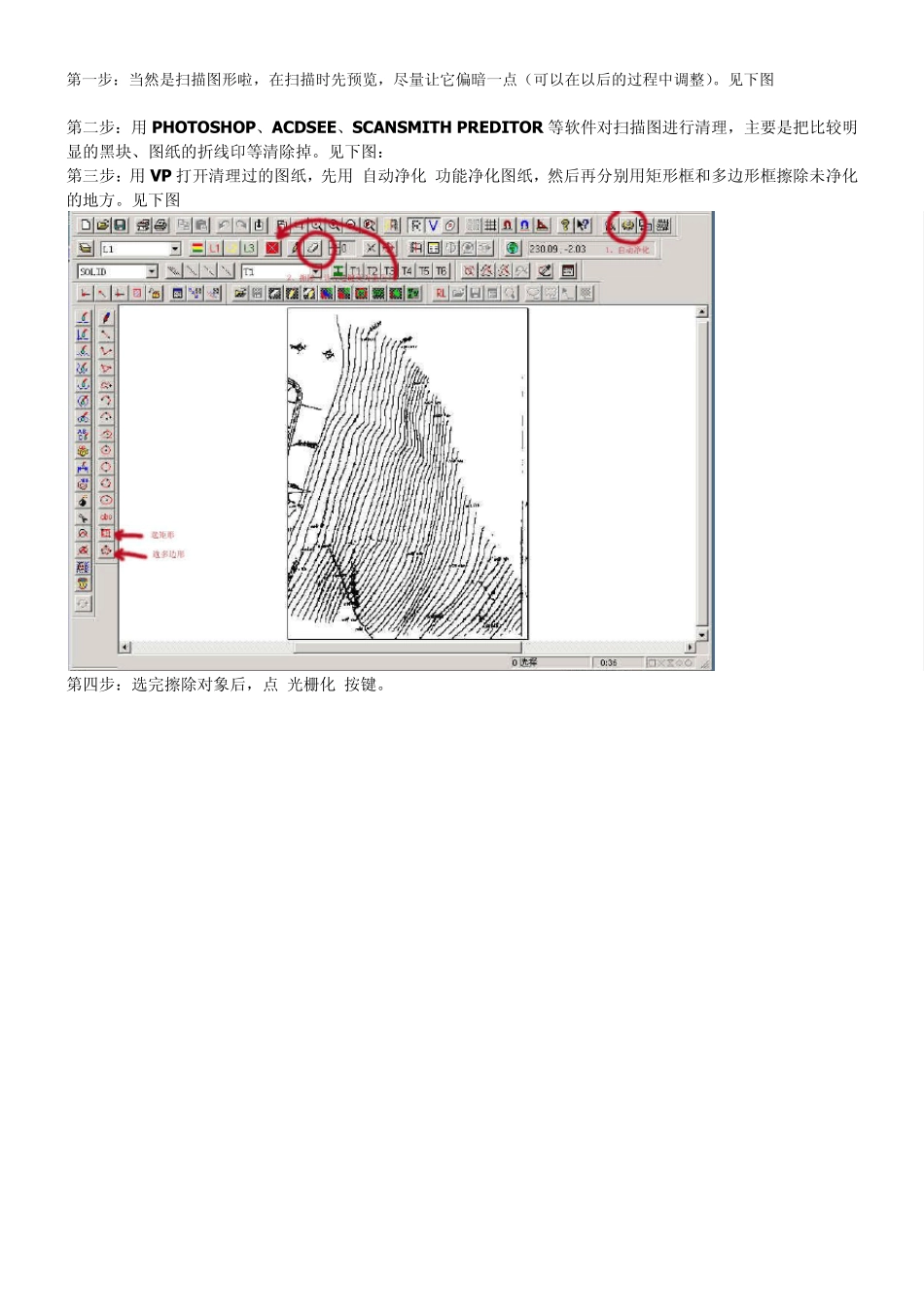

第一步:当然是扫描图形啦,在扫描时先预览,尽量让它偏暗一点(可以在以后的过程中调整)。见下图 第二步:用PHOTOSHOP、ACDSEE、SCANSMITH PREDITOR 等软件对扫描图进行清理,主要是把比较明显的黑块、图纸的折线印等清除掉。见下图: 第三步:用VP 打开清理过的图纸,先用“自动净化”功能净化图纸,然后再分别用矩形框和多边形框擦除未净化的地方。见下图 第四步:选完擦除对象后,点“光栅化”按键。 第五步:见下图: 第六步:矢量化。见下图: 第七步:设置参数。这一步是最关键的。以下设置只为本图服务,其它图各位朋友可根据自己的需要举一反三另行设置。见下图(通用的): 第八步:后处理。见下图 述结果若不满意,可返回第七步重新调整参数,直至基本满意。 第九步:重新生成。见下图 第十步:输出为*。DWG 格式(文件--》输出----》保存)ACAD200x版本支持的格式文件 第十一步:用 ACAD2002 修复打开所输出的*。DWG 图纸。PURGE 全部,清除掉多余的图层和其它垃圾。(本例只剩两个图层)然后用晓东工具:OBJTOOL----》曲线相关-----》删超短线,将多余的短线删除(本例选5M M ),再分层设置所需线宽、添加文字和数字(插入原图参照位置),最后作必要的修改就可以了。见下图
