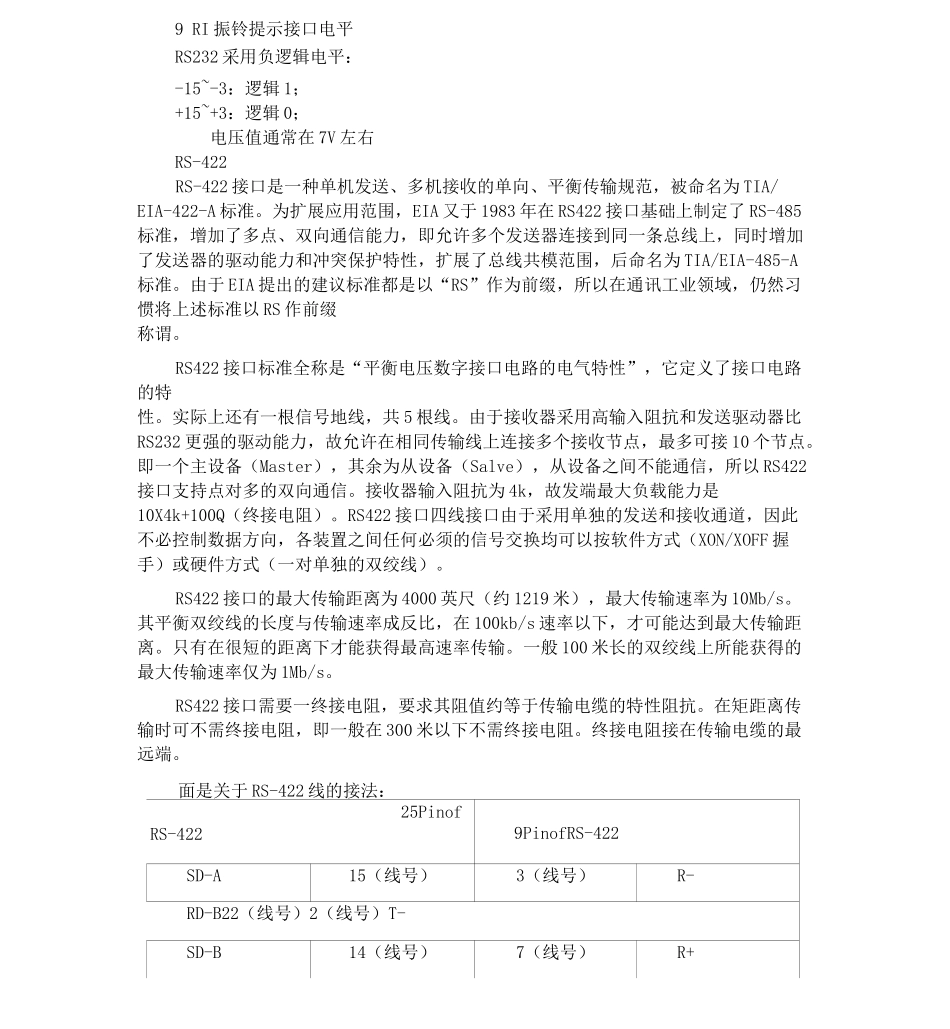

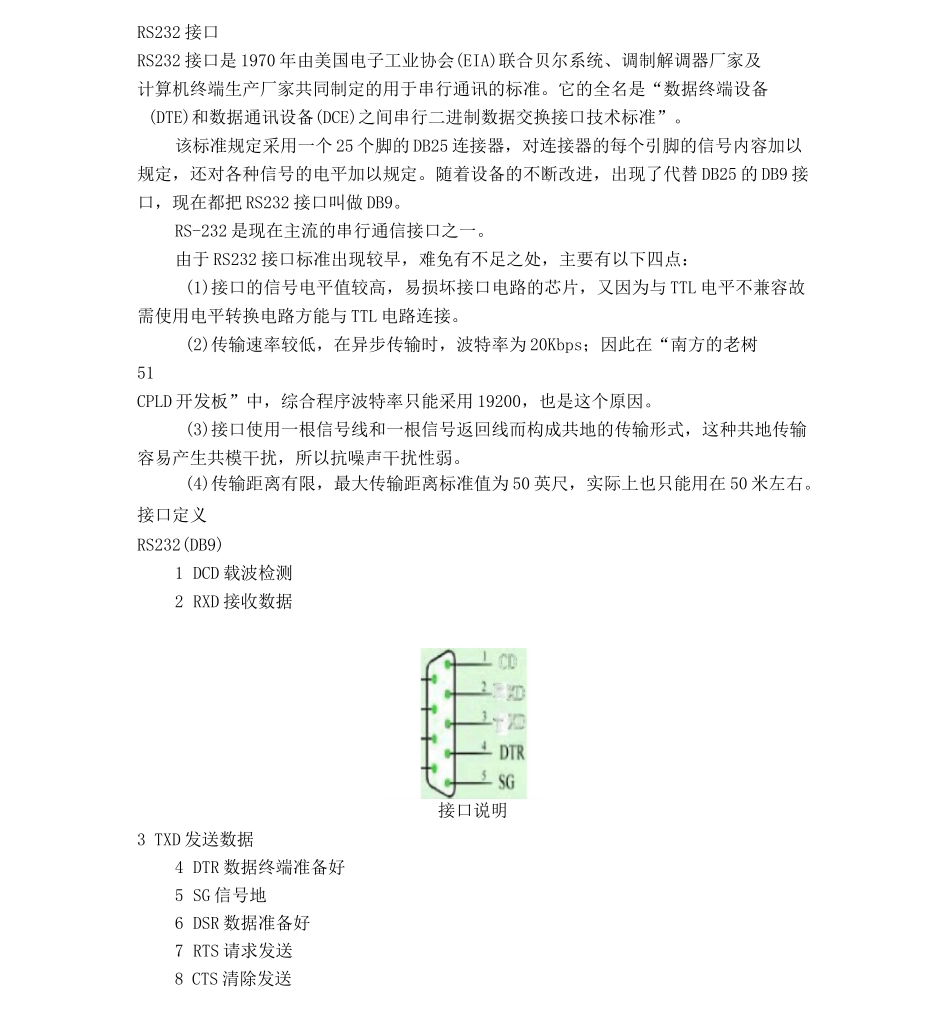

CRX!)T\l)RS232 接口RS232 接口是 1970 年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”。该标准规定采用一个 25 个脚的 DB25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。随着设备的不断改进，出现了代替 DB25 的 DB9 接口，现在都把 RS232 接口叫做 DB9。RS-232 是现在主流的串行通信接口之一。由于 RS232 接口标准出现较早，难免有不足之处，主要有以下四点：(1)接口的信号电平值较高，易损坏接口电路的芯片，又因为与 TTL 电平不兼容故需使用电平转换电路方能与 TTL 电路连接。(2)传输速率较低，在异步传输时，波特率为 20Kbps；因此在“南方的老树51CPLD 开发板”中，综合程序波特率只能采用 19200，也是这个原因。(3)接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。(4)传输距离有限，最大传输距离标准值为 50 英尺，实际上也只能用在 50 米左右。接口定义RS232(DB9)1 DCD 载波检测2 RXD 接收数据接口说明3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃提示接口电平RS232 采用负逻辑电平：-15~-3：逻辑 1；+15~+3：逻辑 0；电压值通常在 7V 左右RS-422RS-422 接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为 TIA/EIA-422-A 标准。为扩展应用范围，EIA 又于 1983 年在 RS422 接口基础上制定了 RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为 TIA/EIA-485-A标准。由于 EIA 提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以 RS 作前缀称谓。RS422 接口标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。实际上还有一根信号地线，共 5 根线。由于接收器采用高输入阻抗和发送驱动器比RS232 更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接 10 个节点。即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以 RS422接口支持点对多的双向通信。...
