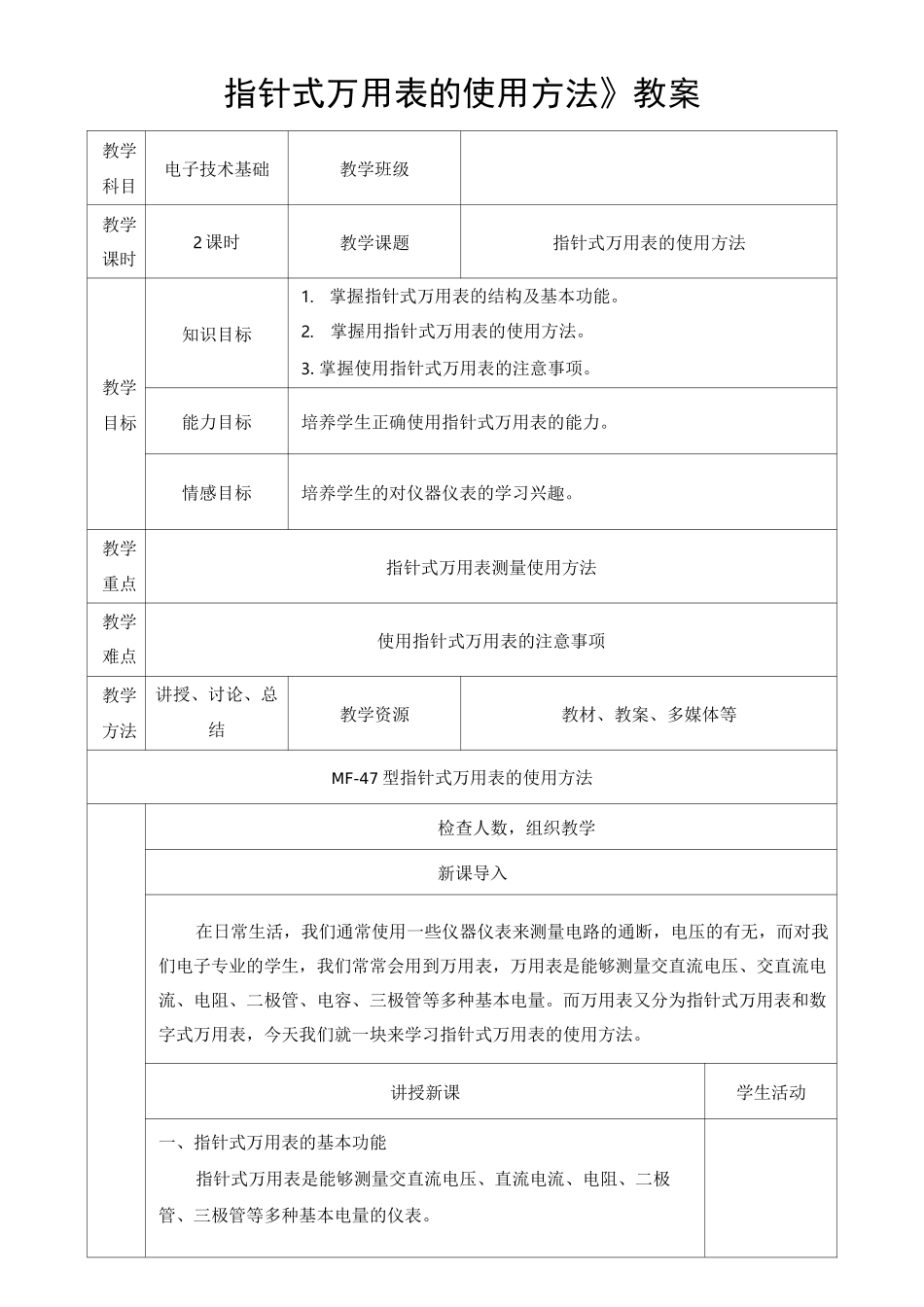

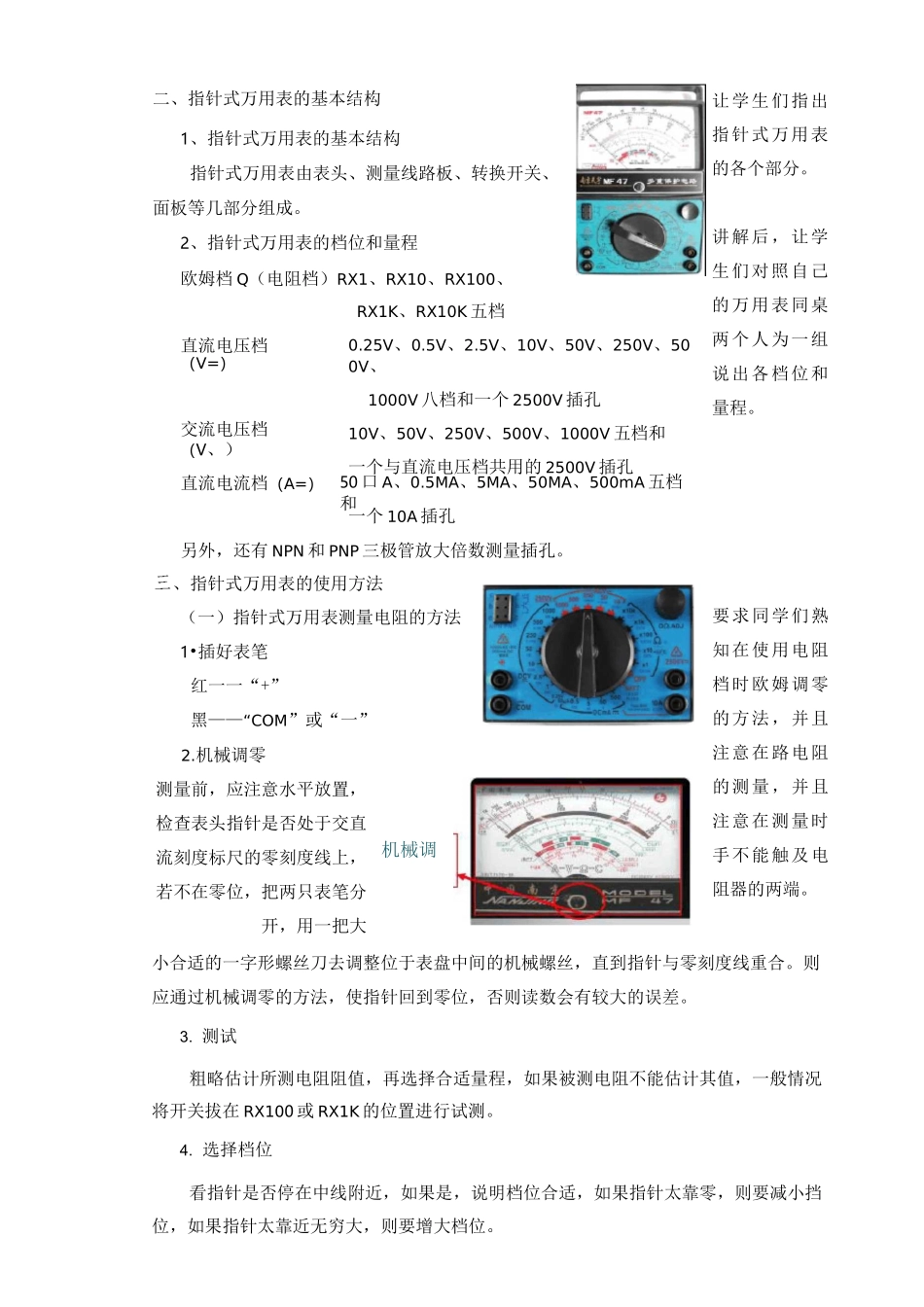

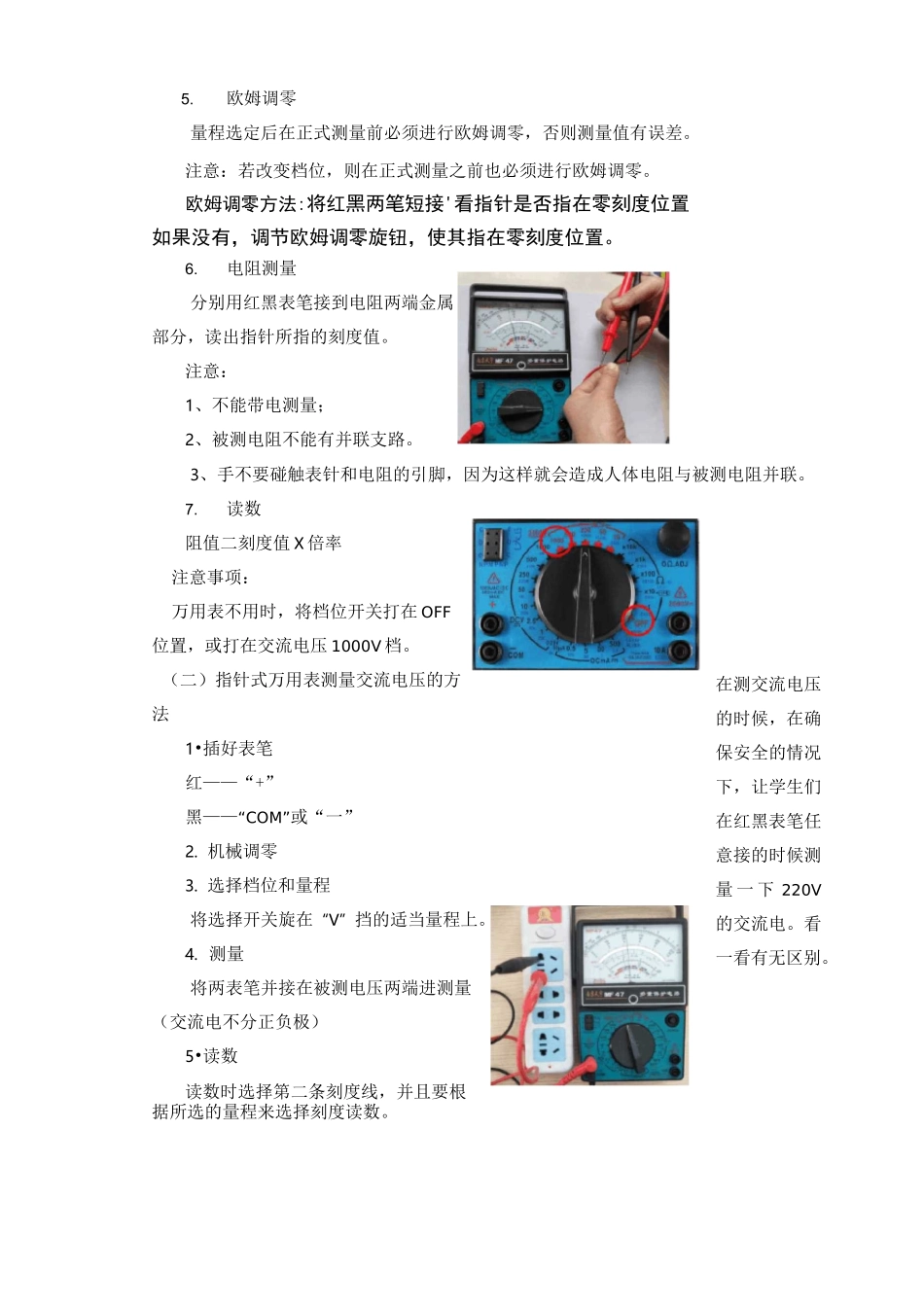

指针式万用表的使用方法》教案教学科目电子技术基础教学班级教学课时2 课时教学课题指针式万用表的使用方法教学目标知识目标1.掌握指针式万用表的结构及基本功能。2.掌握用指针式万用表的使用方法。3.掌握使用指针式万用表的注意事项。能力目标培养学生正确使用指针式万用表的能力。情感目标培养学生的对仪器仪表的学习兴趣。教学重点指针式万用表测量使用方法教学难点使用指针式万用表的注意事项教学方法讲授、讨论、总结教学资源教材、教案、多媒体等MF-47 型指针式万用表的使用方法检查人数，组织教学新课导入在日常生活，我们通常使用一些仪器仪表来测量电路的通断，电压的有无，而对我们电子专业的学生，我们常常会用到万用表，万用表是能够测量交直流电压、交直流电流、电阻、二极管、电容、三极管等多种基本电量。而万用表又分为指针式万用表和数字式万用表，今天我们就一块来学习指针式万用表的使用方法。讲授新课学生活动一、指针式万用表的基本功能指针式万用表是能够测量交直流电压、直流电流、电阻、二极管、三极管等多种基本电量的仪表。小合适的一字形螺丝刀去调整位于表盘中间的机械螺丝，直到指针与零刻度线重合。则应通过机械调零的方法，使指针回到零位，否则读数会有较大的误差。3. 测试粗略估计所测电阻阻值，再选择合适量程，如果被测电阻不能估计其值，一般情况将开关拔在 RX100 或 RX1K 的位置进行试测。4. 选择档位看指针是否停在中线附近，如果是，说明档位合适，如果指针太靠零，则要减小挡位，如果指针太靠近无穷大，则要增大档位。二、指针式万用表的基本结构1、指针式万用表的基本结构指针式万用表由表头、测量线路板、转换开关、面板等几部分组成。2、指针式万用表的档位和量程欧姆档 Q（电阻档）RX1、RX10、RX100、直流电压档（V=）交流电压档（V、）直流电流档（A=）RX1K、RX10K 五档0.25V、0.5V、2.5V、10V、50V、250V、500V、1000V 八档和一个 2500V 插孔10V、50V、250V、500V、1000V 五档和一个与直流电压档共用的 2500V 插孔50 口 A、0.5MA、5MA、50MA、500mA 五档和一个 10A 插孔另外，还有 NPN 和 PNP 三极管放大倍数测量插孔。、指针式万用表的使用方法（一）指针式万用表测量电阻的方法1•插好表笔红一一“+”黑——“COM”或“一”2.机械调零测量前，应注意水平放置，检查表头指针是否处于交直流刻度标尺的零刻度线上，若不在零位，把两只表笔分开，用一把大机械调让学生们指出...
