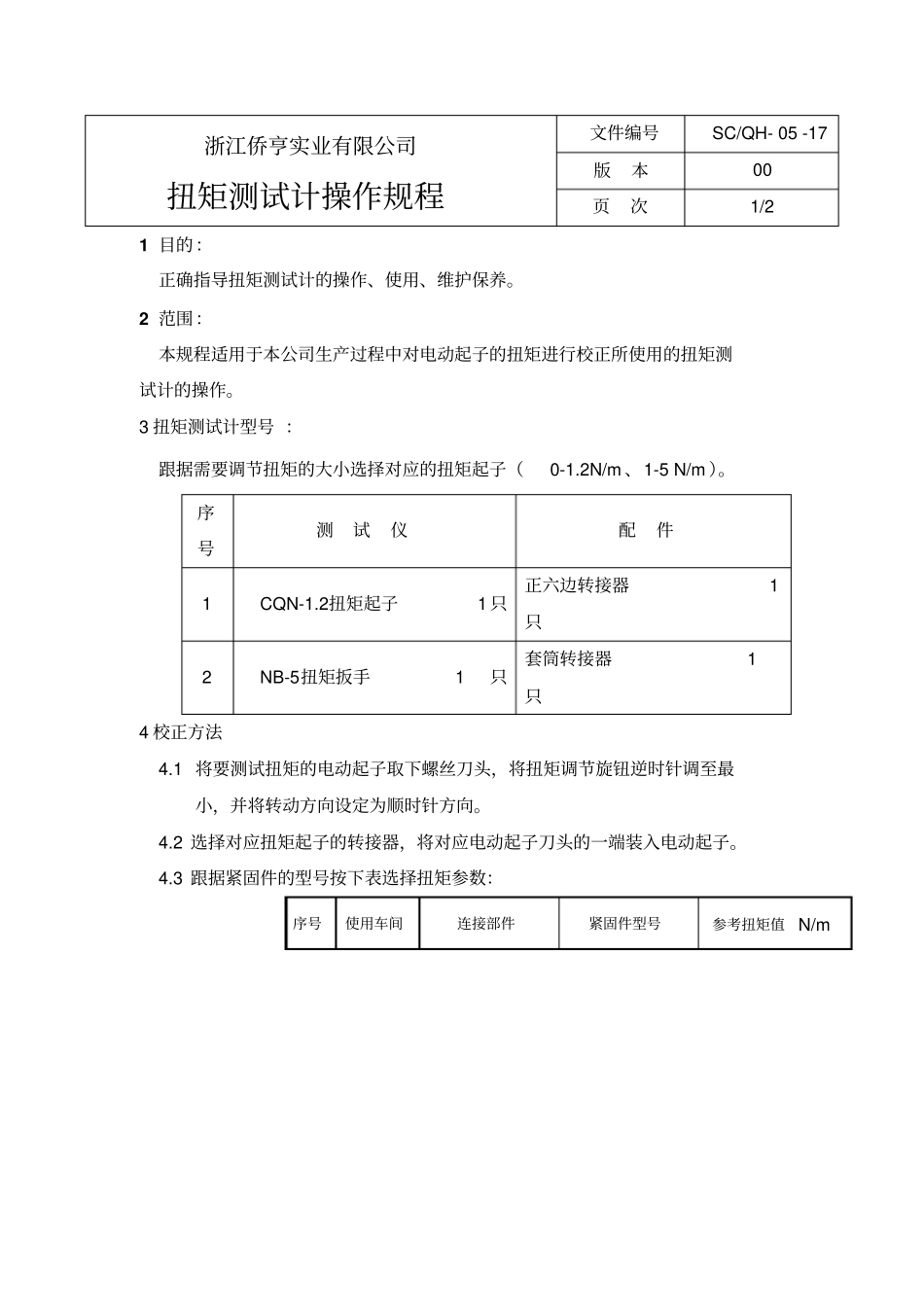

浙江侨亨实业有限公司扭矩测试计操作规程文件编号SC/QH- 05 -17 版本00 页次1/2 1 目的：正确指导扭矩测试计的操作、使用、维护保养。2 范围：本规程适用于本公司生产过程中对电动起子的扭矩进行校正所使用的扭矩测试计的操作。3 扭矩测试计型号 ：跟据需要调节扭矩的大小选择对应的扭矩起子（0-1.2N/m 、1-5 N/m ）。序号测试仪配件1 CQN-1.2扭矩起子1 只正六边转接器 1只2 NB-5扭矩扳手 1只套筒转接器 1只4 校正方法4.1 将要测试扭矩的电动起子取下螺丝刀头，将扭矩调节旋钮逆时针调至最小，并将转动方向设定为顺时针方向。4.2 选择对应扭矩起子的转接器，将对应电动起子刀头的一端装入电动起子。4.3 跟据紧固件的型号按下表选择扭矩参数：序号使用车间连接部件紧固件型号参考扭矩值 N/m[ 下载自www.glzy8.com管理资源吧]1 漏电插头开关簧片与底壳ST.2.6*6-F 0.14-0 ．16 2 上壳与底壳ST.2.6*15/20-F 0.5-0 ．6 3 电磁阀封板与盖板M3 0.7-1.0 4 M4 0.6-1.0 5 支架与动铁心M5 0.8-1.2 4.4 设定所要求的扭矩：将副标圈的零刻度线对准轴筒刻度的中心线，然后顺时针旋转套筒增加扭矩，到达所需要的扭矩值处，停下即可。4.5 将扭矩起子的套筒套上转接器对应端。4.6 扭矩起子与电动起子水平放置，固定。4.7 启动电动螺丝刀，观查扭矩起子的轴筒是否与电动起子一起转动。如不转动，则顺时针调浙江侨亨实业有限公司扭矩测试计操作规程文件编号SC/QH- 05 -17 版本00 页次2/2 节电动起子的扭矩旋钮， 适当增大扭矩值， 再启动电动起子观查扭矩起子的轴筒是否与电动起子一起转动。 反复上述操作， 直至扭矩起子的轴筒与电动起子一起转动，此时扭矩起子发出“嗒，嗒，嗒⋯”的声音，则电动起子的扭矩值达到要求值。4.8 取下扭矩起子与转接器，装入螺丝刀头。电动起子扭矩值设定完成。注意在此过程中不要转动电动起子的扭矩调节旋钮。5 注意事项5.1 为保证施加的扭矩值准确，在使用过程中，固定位置应始终保持在扭矩起子手柄的中央部位。5.2 使用过程中，不要随便转动扭矩起子的轴筒部位，以防影响准确度。5.3 调节有刻度的轴筒时。不允许超出刻度范围，以防引起内部机构的损坏。5.4 每次使用完毕后应将扭矩设定在最小位置。编制：审核：批准：
