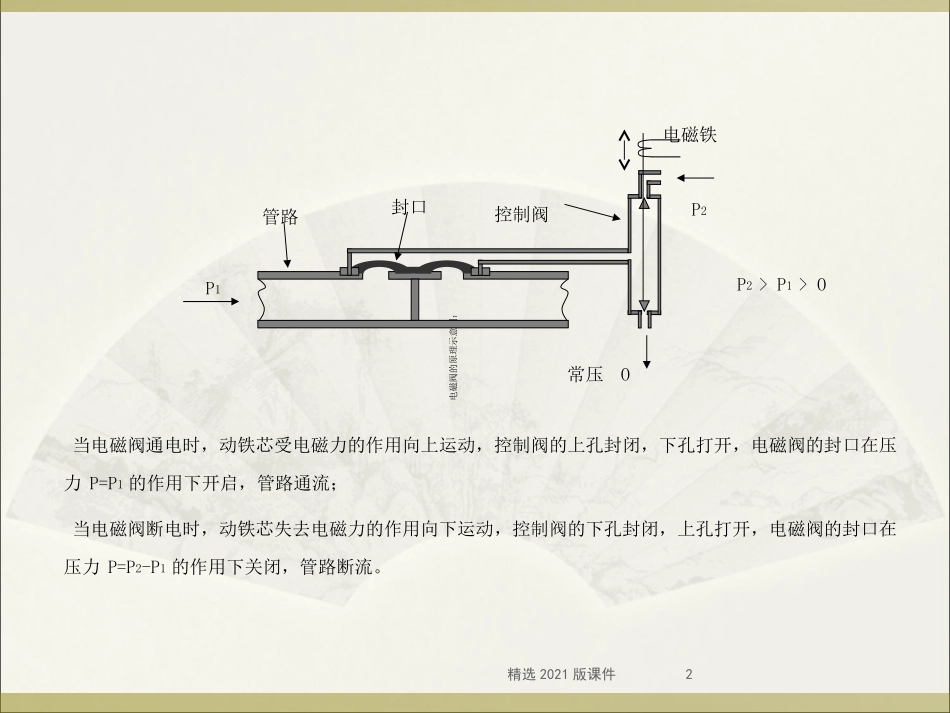

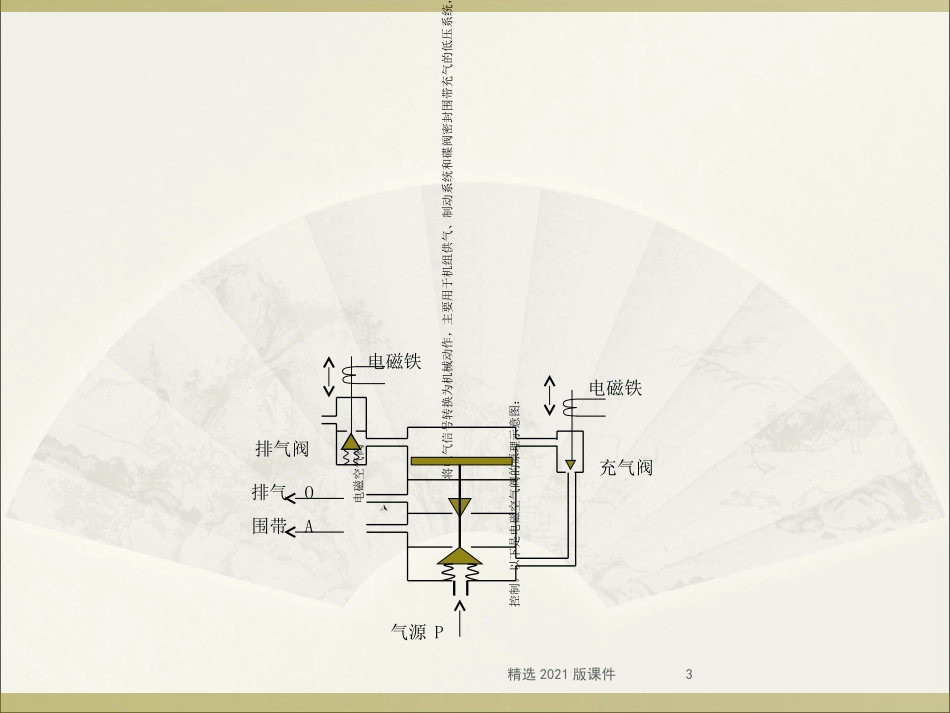

精选2021版课件15.2自动控制的执行元件为了实现水电生产过程的自动控制，在水电站的油、气、水管路上必须装设电磁操作或液压操作的自动阀门。其中包括：电磁阀、电磁空气阀、电磁配压阀和液压操作阀等，统称它们为执行元件。电磁阀将电气信号转换为机械动作，用以自动控制油、气、水管路阀门的开启和关闭，是自动化系统中的重要执行元件之一，常用于机组的制动、调相和冷却等操作系统的管路中。精选2021版课件2电磁阀的原理示意图：当电磁阀通电时，动铁芯受电磁力的作用向上运动，控制阀的上孔封闭，下孔打开，电磁阀的封口在压力P=P1的作用下开启，管路通流；当电磁阀断电时，动铁芯失去电磁力的作用向下运动，控制阀的下孔封闭，上孔打开，电磁阀的封口在压力P=P2-P1的作用下关闭，管路断流。P1P2电磁铁P2>P1>O常压O封口控制阀管路精选2021版课件3电磁空气阀将电气信号转换为机械动作，主要用于机组供气、制动系统和碟阀密封围带充气的低压系统，实现供气管道阀门的开启和关闭的自动控制。以下是电磁空气阀的原理示意图：电磁铁电磁铁排气阀充气阀气源P排气O围带A精选2021版课件4电磁配压阀是一种液压中间放大的变换元件，一般与液压操作阀、油阀等组合使用。OBPA主阀辅助阀OBPA主阀辅助阀电磁铁(断电)P→AO←BP→BO←A电磁铁(通电)压力油P通过对电磁铁的控制，可与A或B接通，O为回油，故形成二位四通，即：P→A，B→O，或P→B，O→A。精选2021版课件55.3辅助设备的自动控制主要介绍油压装置、技术供水装置、集水井排水装置和空气压缩装置自动的原理。（1）油压装置的自动控制油压装置是为水电设备运行操作提供动力的重要辅助设备，它产生并储存高压油，为机组启动、停机和调整负荷提供操作的动力。油压装置的自动控制应满足下列要求：机组在正常运行或事故情况下，均应保证有足够的压力油来操作机组和主阀，特别是在厂用电消失的情况下应有一定的能源储备；精选2021版课件6无论机组是处于运行状态还是处于停机状态，油压装置都应经常处于准备工作状态，即油压装置的自动控制是独立的，并按本身规定的条件（油压和油位）自动进行的；在机组的操作过程中，油压装置的投入或切除应自动地进行；油压装置应设置备用油泵电动机组，当工作油泵故障或油压过低时，自动投入备用泵，并报警；油压装置发生故障，油压下降至事故低油压时，应能迫使机组事故停机；油压装置应采用自动和手动补气。当油位上升至上限值（对应于35%Vr的油位），且油压低于额定值Pr时补气；当油压上升至额定值以上或油位下降至下限值（对应于30%Vr的油位）时停止补气。精选2021版课件7两台油泵电动机组1M和2M，正常时一台工作、一台备用，采取定期交替互为备用运行方式，以利电机绕组干燥；浮子信号器BF用于监视压力油槽的油位；压力信号器1—4BP用于监视油压。1BP2BP3BP4BP压力信号器油位信号器BF1BF2安全阀压力表1M2M集油槽压力油槽切换阀油压装置的构成图和接线原理图精选2021版课件8上图为1号油泵电动机的控制接线图（1号电动机与之相同）。图中：QC为转换开关；FM为空气开关；YV为与调速器的接力器联动的位置接点，当接力器打开时动作；XB为连接片。2BP14BP13BP11KAM2KAM3KAM额定压力油压下降油压过低重复继电器1BP2BP3BP4BP事故过低下限上限2MAB2QK2QK2MFb2MFa2KHa2KHc2MFc2FU2QKC2FU2QC2MF12MF23KAM22KAM2YV22XB2KHa2KHc2MF油泵电动机备用投入断续运行连续手动主回路自动1KAM2热信号器精选2021版课件9油压装置可以自动操作，还可以手动操作。自动操作又分为连续运行、断续运行和备用三种方式。在连续运行时：将2QC切换到自动位置，2XB连接。当机组启动时，YV2动作，接触器线圈2MF励磁，其接点2MFa,b,c闭合油泵电动机2M启动，向压力油槽打油。当油压达到上限值时，切换阀2RV抬起，压力油经切换阀排回集油槽油泵转为空载运行。如果由于机组操作或漏油使油压降低到2RV的额定压力以下时，则2RV落下，以后的动作同前。机组停机后，由于YV2断开，油泵电动机退出连续运行方式。精选2021版课件10在断续运行时：将2QC切换到自动位置，2XB断开。压力油槽的油压下降到下限值时，4BP动作，其接点4BP1...
