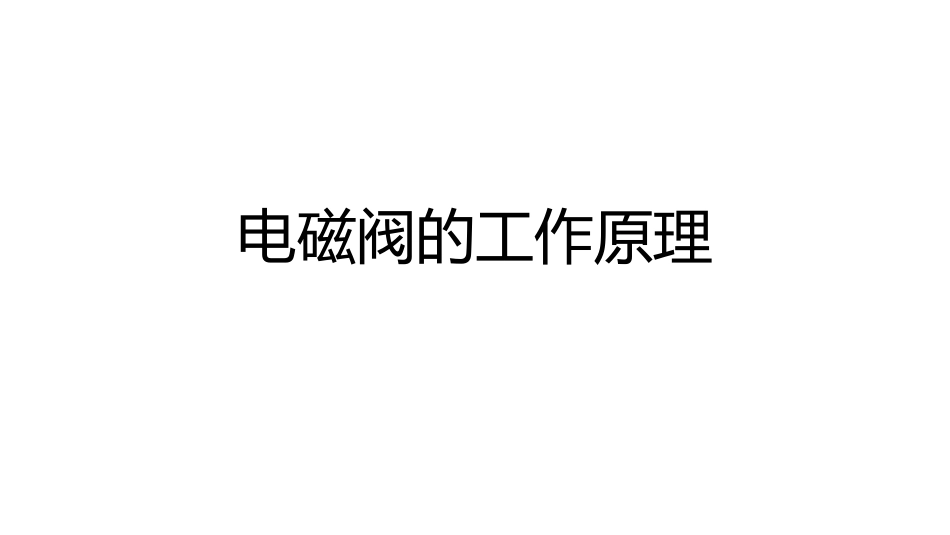

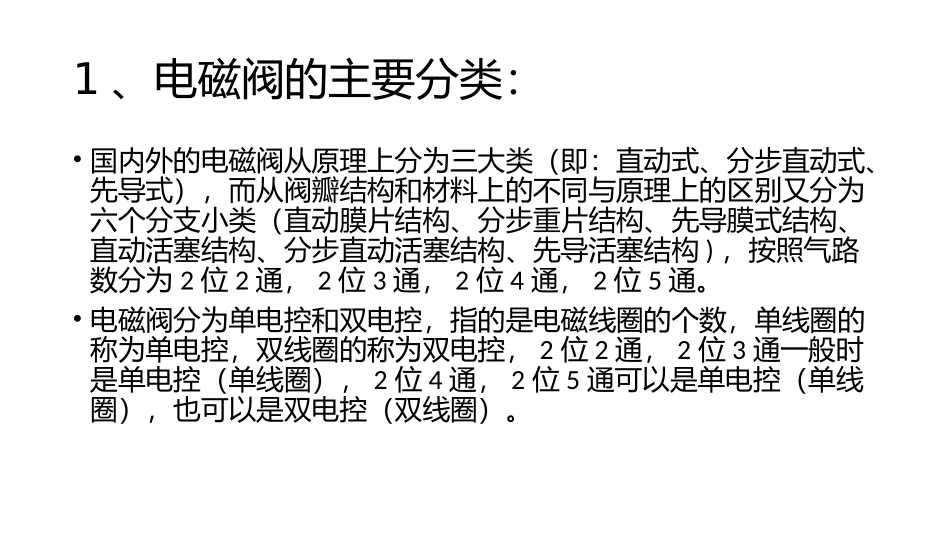

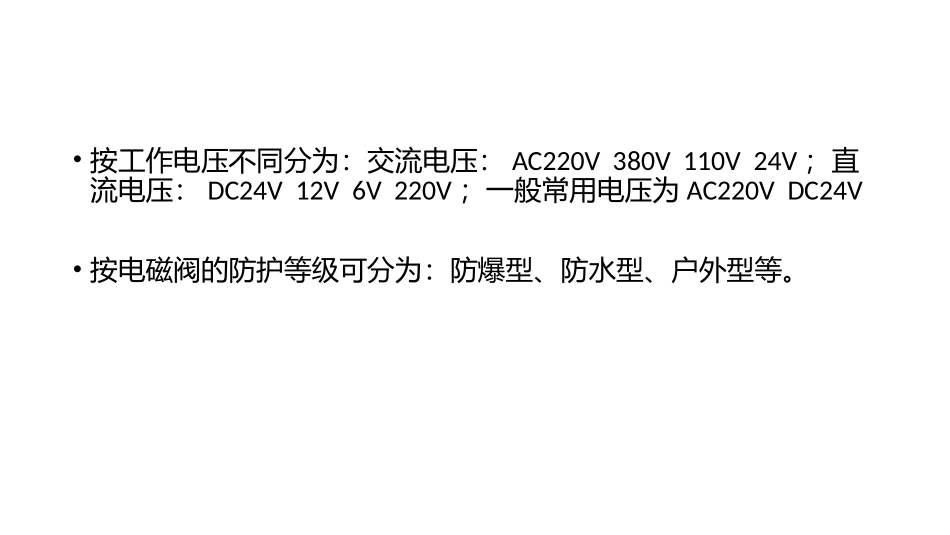

电磁阀的工作原理1、电磁阀的主要分类：•国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。•电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。•按工作电压不同分为：交流电压：AC220V380V110V24V；直流电压：DC24V12V6V220V；一般常用电压为AC220VDC24V•按电磁阀的防护等级可分为：防爆型、防水型、户外型等。2、现场常见电磁阀：•（1）直动式电磁阀：•原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。•特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。直动式电磁阀原理图：•（2）按照气路数分：•“X位Y通”电磁阀的“X位”代表的就是阀门一共有几种状态：•“2位”表示“通”和“断”2种状态——P→A，P→B，A→R，B→S等状态，断开的气路均处于排气状态；•“3位”包括上面2种状态，还包括第3种状态——对于第1路排气/不排气，对于第2路排气/不排气的状态，有多种组合。•“Y通”指的是电磁阀一共有几个孔，对于气体电磁阀，因为存在排气的问题，可能有2个孔（1个进气、1个出气），3个孔（1个进气、1个出气、1个排气），4个孔（1个进气、2个出气、1个排气），5个孔（1个进气、2个出气、2个排气）；对于液体电磁阀，就不存在排气问题，因为液体一般不能排空。•P——POWER，进气孔；•A——出气孔1（接气缸）；•R——与出气孔1相通的排气孔（B侧线圈已经通过电或手动控制过，A侧线圈不通电时这两个孔相通）；•B——出气孔2（接气缸）；•S——与出气孔2相通的排气孔（A侧线圈已经通过电或手动控制过，B侧线圈不通电时这两个孔相通）；•两位两通（1个进气、1个出气）•断电时，压力口连到气缸口----通电时，压力口、气缸口关闭；•两（三）位三通（1个进气、1个出气、1个排气）•常开：断电时，压力口连到气缸口而排气口关闭----通电时，压力口关闭而气缸口连到排气口；•常闭：断电时，压力口关闭而气缸口连到排气口----通电时，压力口连到气缸口而排气口关闭；•通常结构：允许阀连接成常闭或常开的位置其中之一，或选择两种流体之一，或由一个口转换流到另一个口•两位四通（1个进气、2个出气、1个排气）•一般用于操作双动气缸，在一位置，压力口连到A气缸口，而另一个B气缸口连接到排气口,在二位置，压力口连到B气缸口，而另一个A气缸口连接到排气口；•两位五通（1个进气、2个出气、2个排气）•工作过程：由图可见，1是进气管，2、4两个是出气管，3、5两个是排气管。当12线圈通电时，阀工作在右阀位，进气由1经过阀从2出去，管4的气经阀从5排出；当14线圈通电时，阀工作在左阀位，进气由1经过阀从4出去，管2的气经阀从3排出。两位五通电磁阀原理图：•两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。原理图如下：3、电磁阀常见故障以及排除方法：•一、电磁阀通电后不工作•检查电源接线是否不良→重新接线和接插件的连接•检查电源电压是否在±工作范围-→调致正常位置范围•线圈是否脱焊→重新焊接•线圈短路→更换线圈•工作压差是否不合适→调整压差→或更换相称的电磁阀•流体温度过高→更换相称的电磁阀•有杂质使电磁阀的主...
