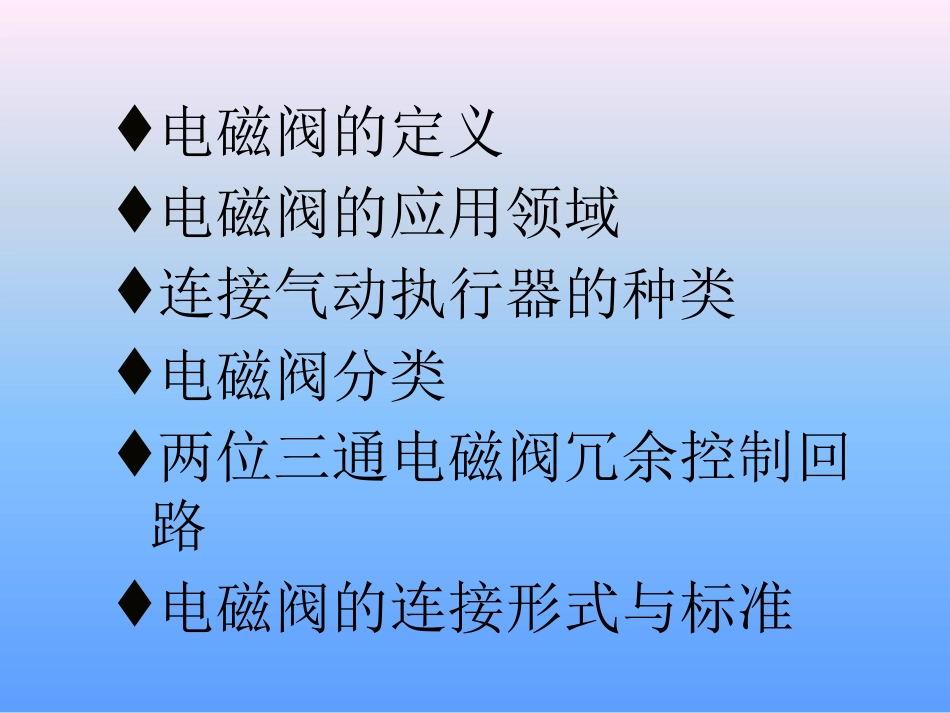

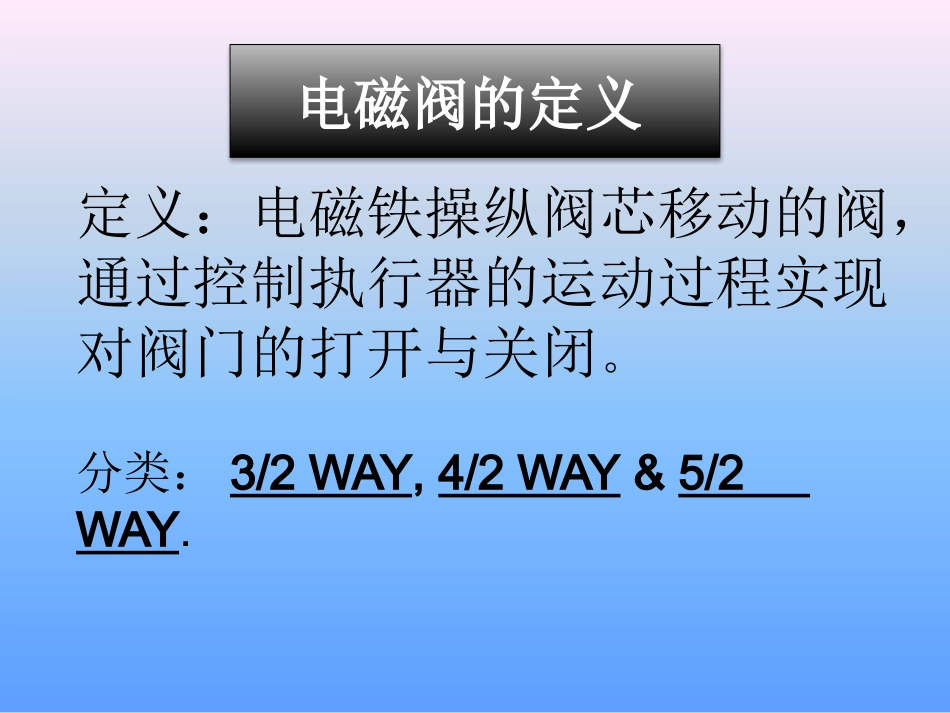

电磁阀工作原理及应用电磁阀的定义电磁阀的应用领域连接气动执行器的种类电磁阀分类两位三通电磁阀冗余控制回路电磁阀的连接形式与标准电磁阀的定义定义：电磁铁操纵阀芯移动的阀，通过控制执行器的运动过程实现对阀门的打开与关闭。分类：3/2WAY,4/2WAY&5/2WAY.电磁阀分类按操作方式分类人力操作按钮式手柄式脚踏板式机械操作柱塞式滚轮杠杆式电气操作直动式先导式气压控制直接控制间接控制按阀芯结构分类阀芯结构截止式滑柱式滑板式密封形式弹性密封（橡胶密封）间隙密封（金属密封）I型T型I型电磁铁吸力较小，适合于直流电磁铁和小型交流电磁铁，常用作小型直动式和先导式电磁铁。T型电磁铁吸力强，行程长，体积大，适合于交流电磁铁，主要用于行程较大的直动式电磁铁。线圈静铁芯动铁芯行程（气隙）直动式先导式特点：利用电磁先导阀输出先导压力，此先导压力控制主阀芯换向1、结构复杂，动作频率比直动式的低。2、先导阀体积小，电磁吸力小，故耗电量少3、主阀芯行程不受电磁控制部分的影响，不会因主阀芯卡死而烧毁线圈。外部先导压力内部先导式外部先导式ABPRRABPRR先导式两位三通结构图两位三通动作过程演示（气缸式）不带电状态排气进气电磁线圈弹簧复位执行器气缸电磁阀排气进气电磁线圈气缸弹簧复位执行器带电状态两位三通动作过程演示（气缸式）两位三通动作过程演示（膜片式）电磁阀3way2NC.AVI3way2NO.AVI电磁阀两位五通结构图(1)电磁阀两位五通结构图(2)电磁阀两位五通结构图(3)不带电状态排气进气电磁线圈双作用执行器两位五通动作演示（气缸式）电磁阀电磁阀两位五通动作演示（气缸式）排气进气双作用执行机构电磁线圈带电状态5way2.AVI两位五通动作演示（气缸式）电磁阀两位三通电磁阀冗余控制回路典型常用的一个电磁阀控制气源S阀门电磁阀存在潜在危险：1.不能识别故障2.必须关闭维护3.不容易确认电磁阀的状态4.电磁阀维护周期短两位三通电磁阀冗余控制回路电磁阀SS通路阀门一个电磁阀出现故障，另一个电磁阀仍然可以保证阀门正常动作，这种方式可以提高稳定性。预防紧急关断气源电磁阀1电磁阀2两位三通电磁阀冗余控制回路动作演示气缸进气排气电磁阀不带电状态电磁阀A电磁阀B两个电磁阀连接两位三通电磁阀冗余控制回路动作演示两个电磁阀连接进气排气电磁阀A电磁阀B气缸电磁阀带电状态气缸电磁阀带电,但是电磁阀Afail电磁阀A-Fail电磁阀B两位三通电磁阀冗余控制回路动作演示两个电磁阀连接进气排气电磁阀两位三通电磁阀冗余控制回路动作演示气缸带电,但是电磁阀Bfail电磁阀A电磁阀B-Fail两个电磁阀连接进气排气两位三通电磁阀冗余控制回路动作演示-并联正常B故障A故障两位三通电磁阀冗余控制回路动作演示-串联正常A故障B故障a,“”正常动作情况是为防勿动。b,下面两种故障情况是为稳定性。电磁阀的连接形式与标准一、板式连接。二、管式连接。法兰连接螺纹连接{A,NPTB,RCC,G螺纹a,NPTa,NPT螺纹：美国标准的60度锥管螺纹。b,Rc螺纹：英制密封55度圆锥内螺纹。c，G螺纹：G是55度非螺纹密封管螺纹。电磁阀的连接形式与标准1“”、位是指阀芯在阀体内可停顿位置的数目。在液压符号中用方框表示，用几个连起的方框表示几位。2“”、通指阀座控制的油路通道数目。对于管式液压阀很容易判断，有几根接管通常电磁阀表示几通，不同的油道之间只能通过阀芯移位时阀口液压符号图中，工作位置的方框上，连有几根出线便表示几通。3、方框中的箭头符号表示在该工作位置阀所控制的油路是相通的。T字形符号表示油路为不通，有些电磁阀部分阀口会设有节流孔，通常在液压符号中该部分油路的箭头指示上会有相应的标注。“”“”电磁阀的位和通电磁阀的安装注意事项1、工作参数(电源、介质压力、压差)满足工况条件。2、保证管道的清洁，避免杂质进入电磁阀管道，安装前要对电磁阀的管道进行清洗。3、有杂质的介质，必须安装过滤网。4、电磁线圈部件应竖直向上。5、电磁阀前后可加装手动阀，同时设旁路，便于故障时维护。6→、电磁阀是定向的，不可装反，通常在阀体上用指出介质流动方向。真空管路下可以反装。7、尽量不要让电磁阀长时间处于通电状态，这样容易降低线...
