二十个基本模拟电路VIP免费

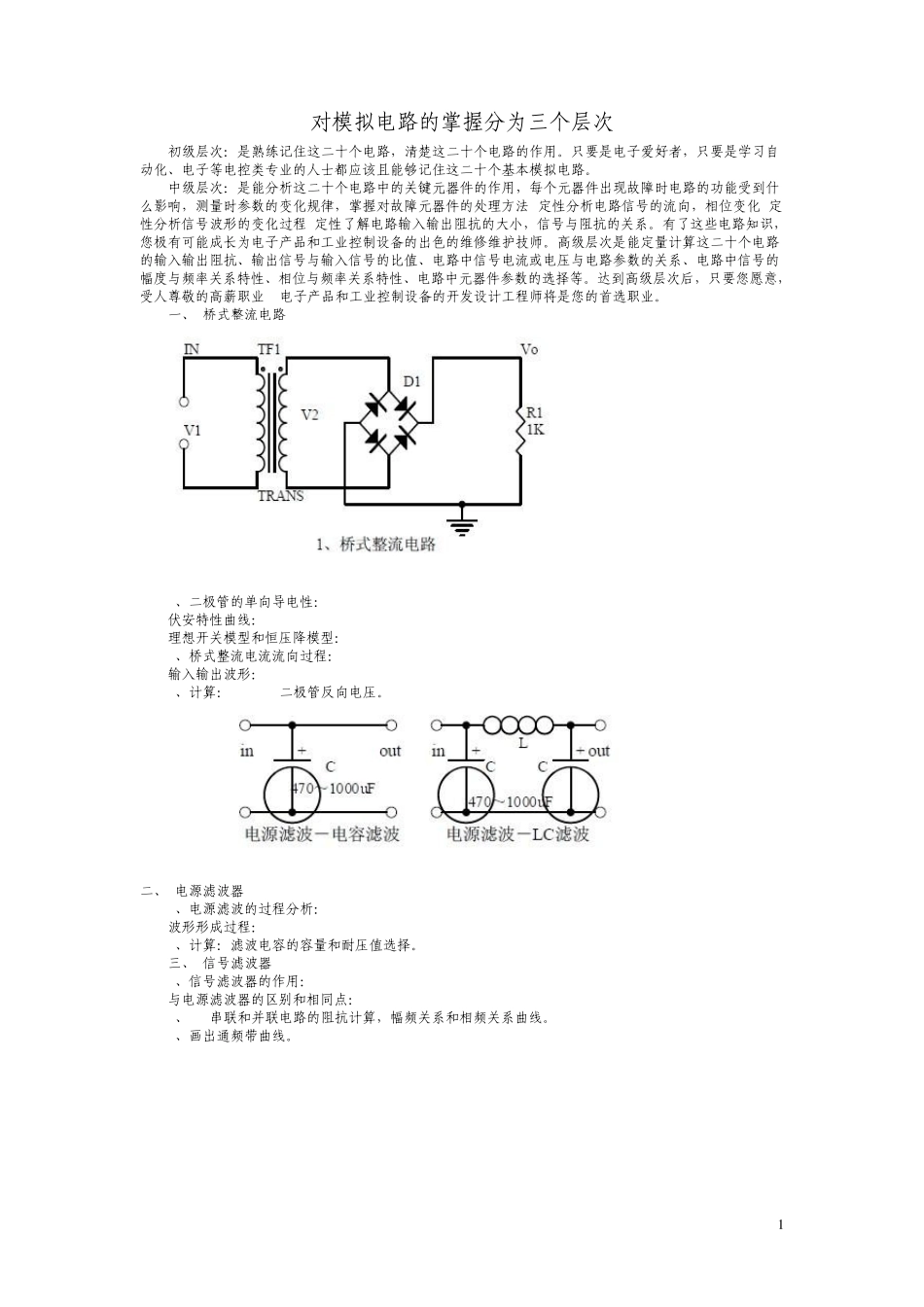

二十个基本模拟电路_第1页
1/8

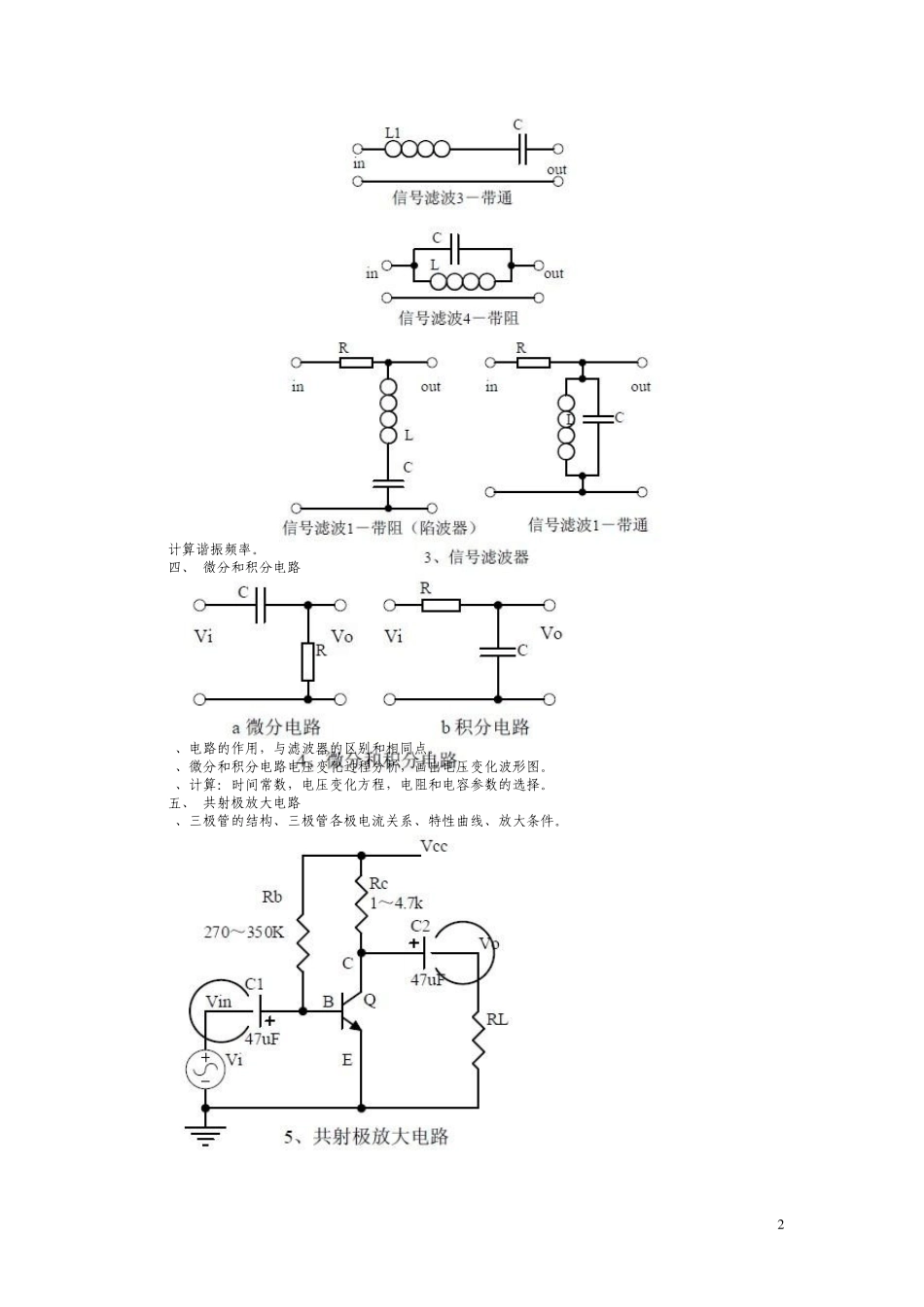

二十个基本模拟电路_第2页
2/8

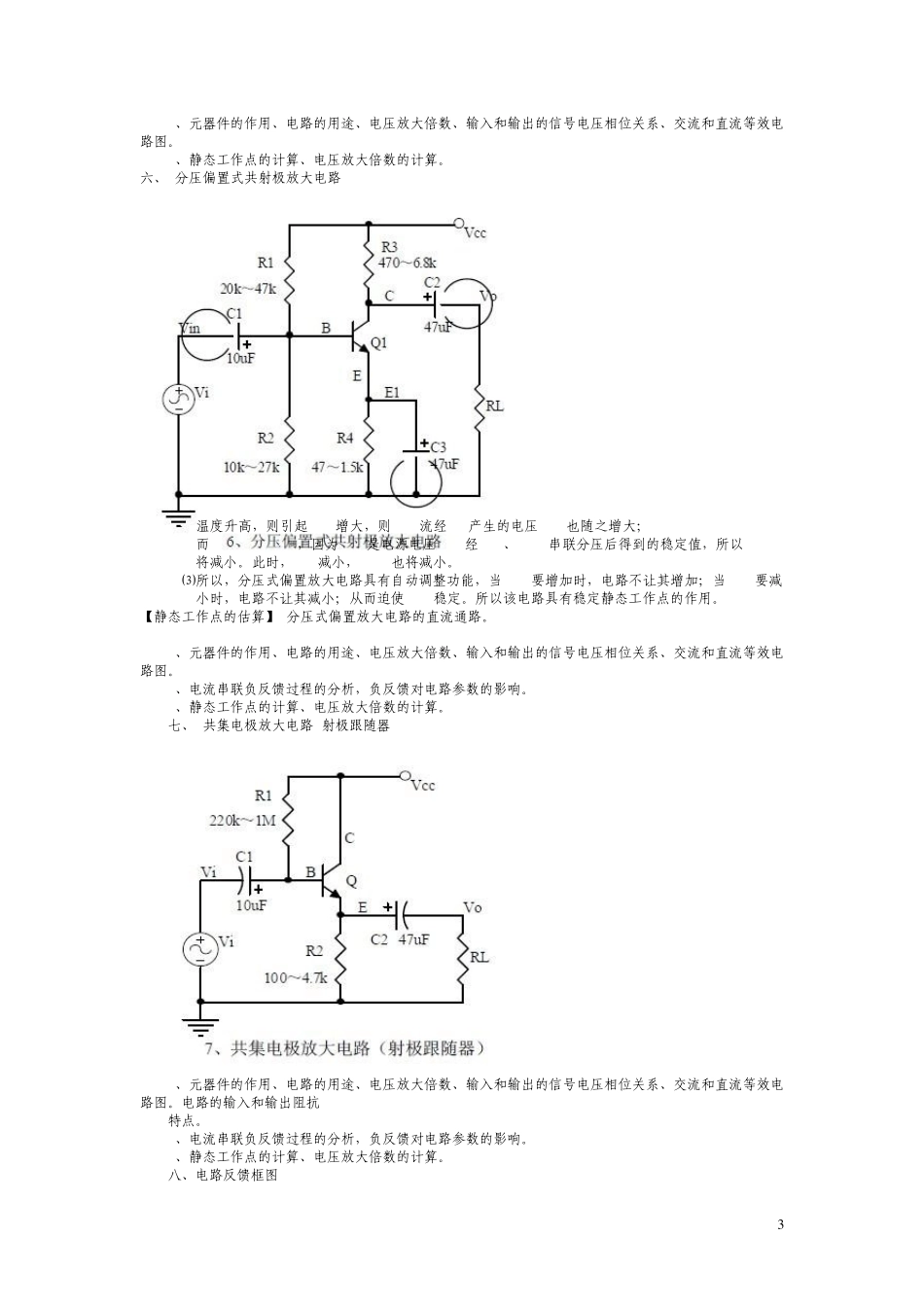

二十个基本模拟电路_第3页
3/8
1 对模拟电路的掌握分为三个层次 初级层次:是熟练记住这二十个电路,清楚这二十个电路的作用。只要是电子爱好者,只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。 中级层次:是能分析这二十个电路中的关键元器件的作用,每个元器件出现故障时电路的功能受到什么影响,测量时参数的变化规律,掌握对故障元器件的处理方法;定性分析电路信号的流向,相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小,信号与阻抗的关系。有了这些电路知识,您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后,只要您愿意,受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。 一、 桥式整流电路 1、二极管的单向导电性: 伏安特性曲线: 理想开关模型和恒压降模型: 2、桥式整流电流流向过程: 输入输出波形: 3、计算:Vo, Io,二极管反向电压。 二、 电源滤波器 1、电源滤波的过程分析: 波形形成过程: 2、计算:滤波电容的容量和耐压值选择。 三、 信号滤波器 1、信号滤波器的作用: 与电源滤波器的区别和相同点: 2、LC 串联和并联电路的阻抗计算,幅频关系和相频关系曲线。 3、画出通频带曲线。 2 计算谐振频率。 四、 微分和积分电路 1、电路的作用,与滤波器的区别和相同点。 2、微分和积分电路电压变化过程分析,画出电压变化波形图。 3、计算:时间常数,电压变化方程,电阻和电容参数的选择。 五、 共射极放大电路 1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。 3 2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。 3、静态工作点的计算、电压放大倍数的计算。 六、 分压偏置式共射极放大电路 (1)温度升高,则引起ICQ增大,则IEQ流经Re产生的电压UEQ也随之增大; (2)而UEQ=UBQ-UBEQ,因为UBQ是电源电压Vcc经Rb1、 Rb2串联分压后得到的稳定值,所以UBEQ将减小。此时,IBQ减小, ICQ也将减小。 ⑶所以,分压式偏置放大电路具有自动调整功能,当 ICQ要增加时,电路不让其增加;当 ICQ要减小时,电路不让其减小;从而迫使 IC...
