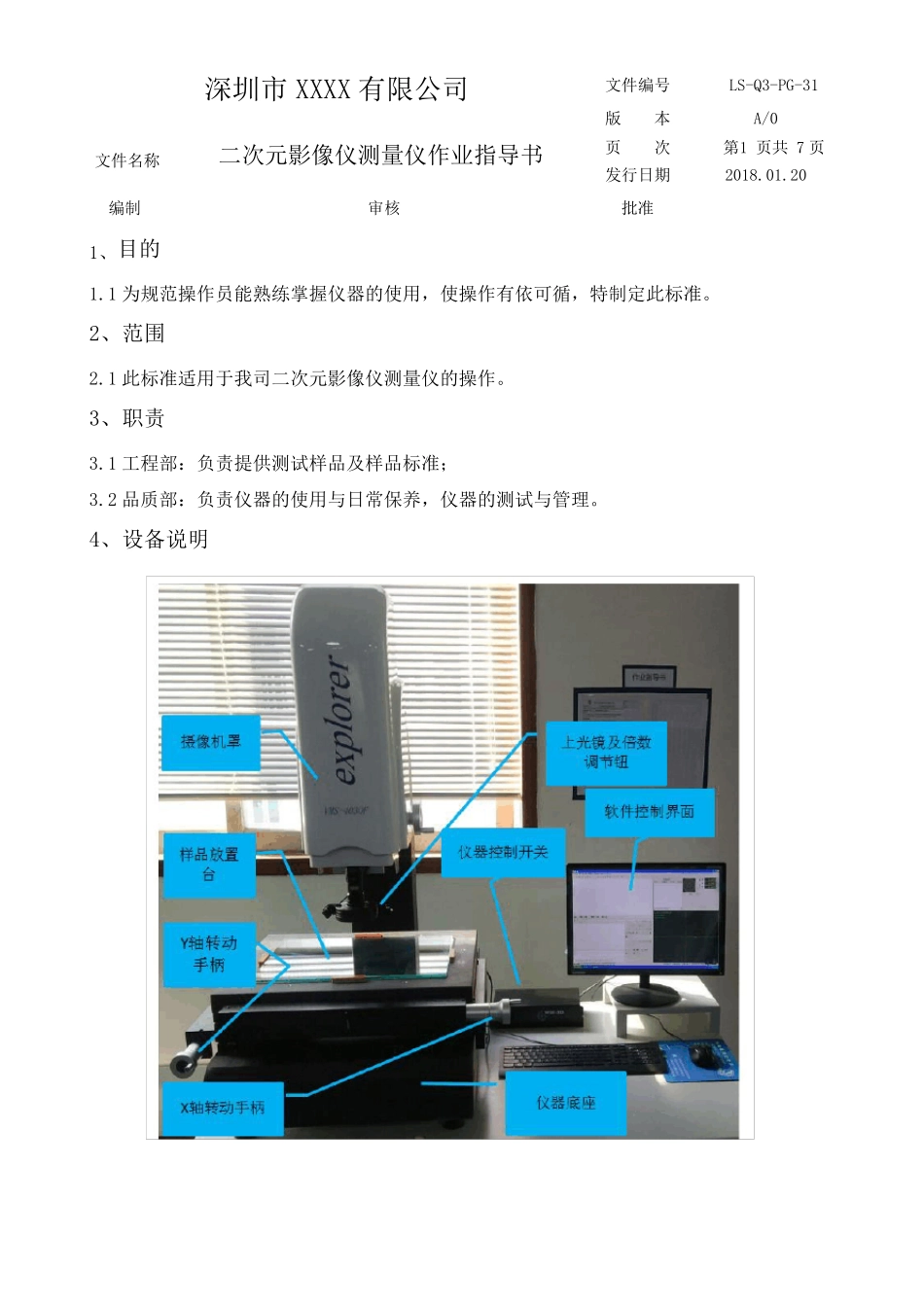

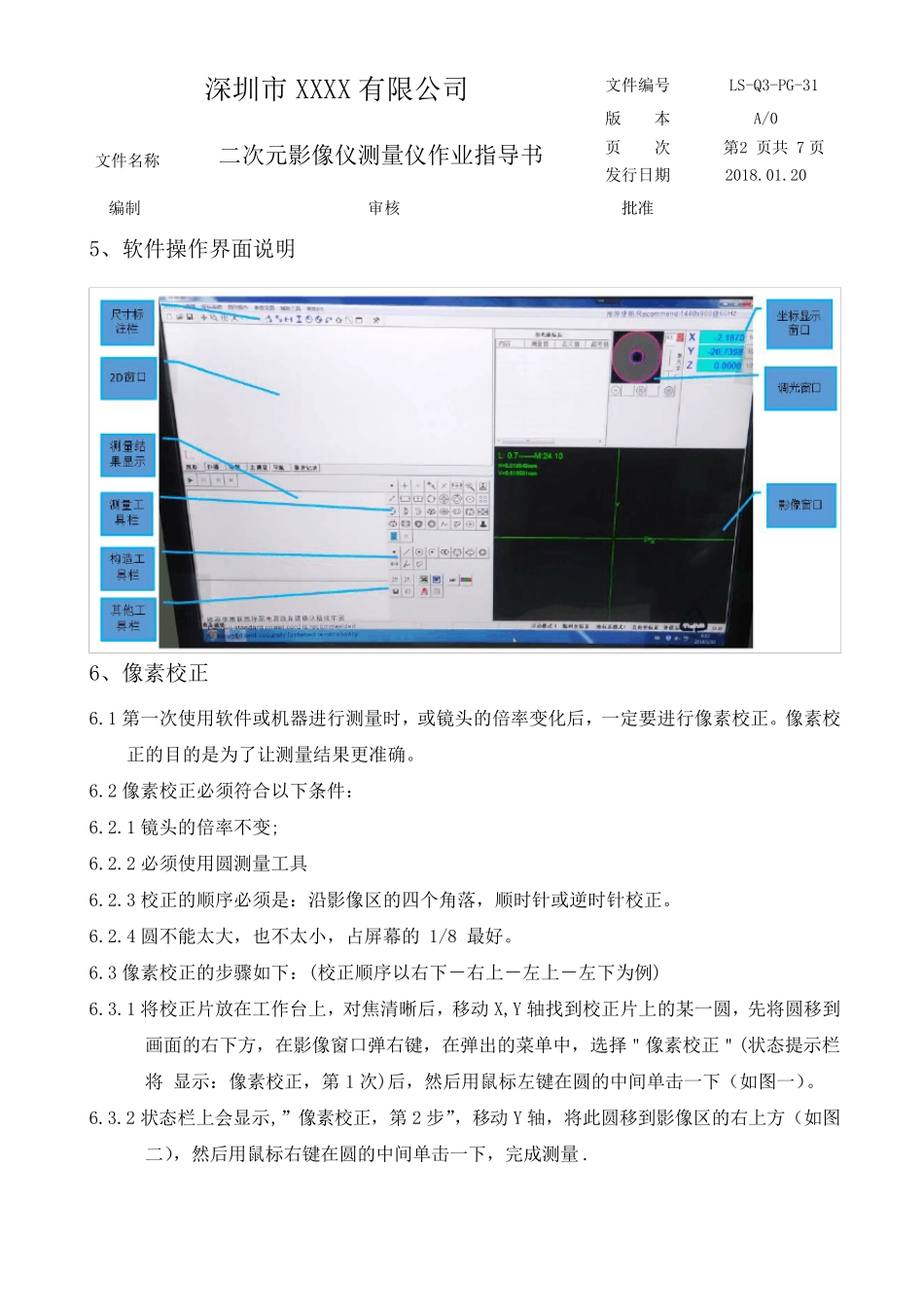

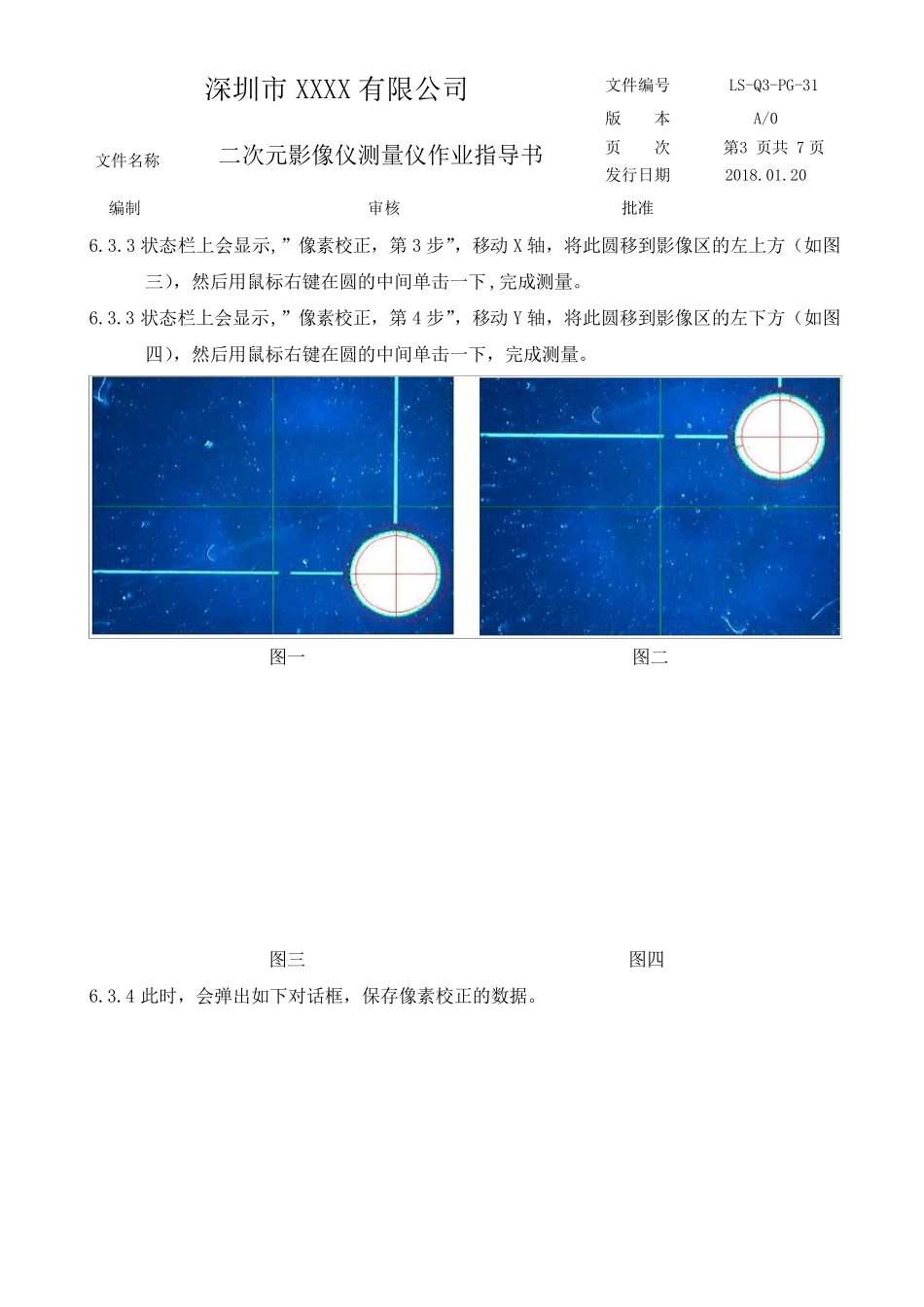

深圳市XXXX 有限公司 文件编号 LS-Q3-PG-31 版 本 A/0 文件名称 二次元影像仪测量仪作业指导书 页 次 第1 页共 7 页 发行日期 2018.01.20 编制 审核 批准 1、目的 1.1 为规范操作员能熟练掌握仪器的使用，使操作有依可循，特制定此标准。 2、范围 2.1 此标准适用于我司二次元影像仪测量仪的操作。 3、职责 3.1 工程部：负责提供测试样品及样品标准； 3.2 品质部：负责仪器的使用与日常保养，仪器的测试与管理。 4、设备说明 深 圳 市 XXXX 有 限 公 司 文 件 编 号 LS-Q3-PG-31 版 本 A/0 文 件 名 称 二 次 元 影 像 仪 测 量 仪 作 业 指 导 书 页 次 第 2 页 共 7 页 发 行 日 期 2018.01.20 编 制 审 核 批 准 5、 软 件 操 作 界 面 说 明 6、 像 素 校 正 6.1 第 一 次 使 用 软 件 或 机 器 进 行 测 量 时 ， 或 镜 头 的 倍 率 变 化 后 ， 一 定 要 进 行 像 素 校 正 。 像 素 校正 的 目 的 是 为 了 让 测 量 结 果 更 准 确 。 6.2 像 素 校 正 必 须 符 合 以 下 条 件 ： 6.2.1 镜 头 的 倍 率 不 变 ; 6.2.2 必 须 使 用 圆 测 量 工 具 6.2.3 校 正 的 顺 序 必 须 是 ： 沿 影 像 区 的 四 个 角 落 ， 顺 时 针 或 逆 时 针 校 正 。 6.2.4 圆 不 能 太 大 ， 也 不 太 小 ， 占 屏 幕 的 1/8 最 好 。 6.3 像 素 校 正 的 步 骤 如 下 ： (校 正 顺 序 以 右 下 － 右 上 － 左 上 － 左 下 为 例 ) 6.3.1 将 校 正 片 放 在 工 作 台 上 ， 对 焦 清 晰 后 ， 移动X,Y 轴找到校 正 片 上 的 某一 圆 ， 先将 圆 移到画面 的 右 下 方， 在 影 像 窗口弹右 键， 在 弹出的 菜单中， 选择＂像 素 校 正 ＂(状态提示栏将 显示： 像 素 校 正 ， 第 1 次 )后 ， 然后 用 鼠标左 键在 圆 的 中间单击一 下 （如 图一 ）。 6.3.2 状态栏上 会显示,”像 素 校 正 ， 第 2 步 ”， 移动Y 轴， 将 此圆 移到影 像 区 的 右 上 方（如 图二 ）， 然后 用 鼠标右 键在 圆 的 中间单击一 下 ， 完成测 量 . 深圳市XXXX 有限公司 文件编...
