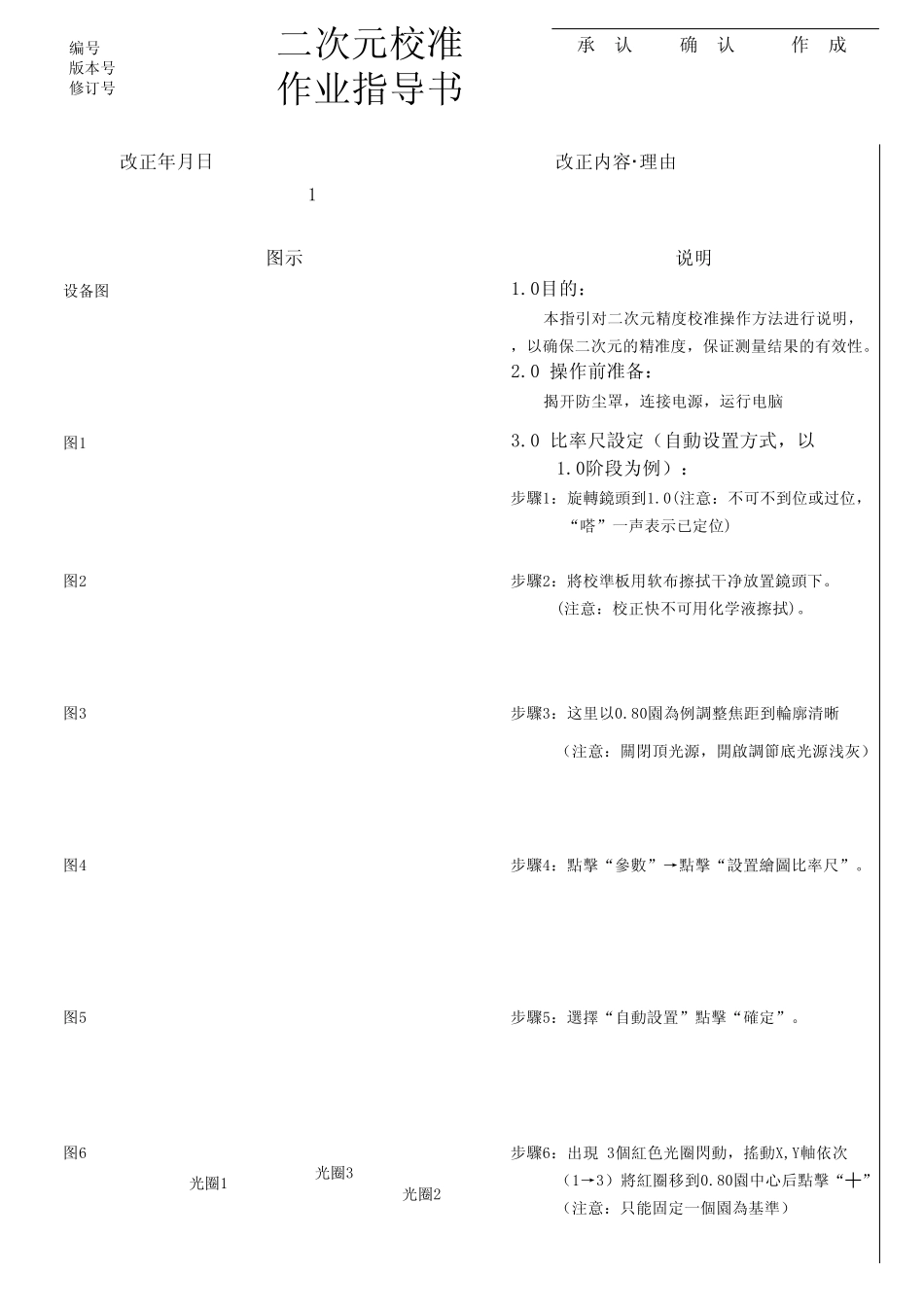

二次元校准作业指导书_第1页
1/6

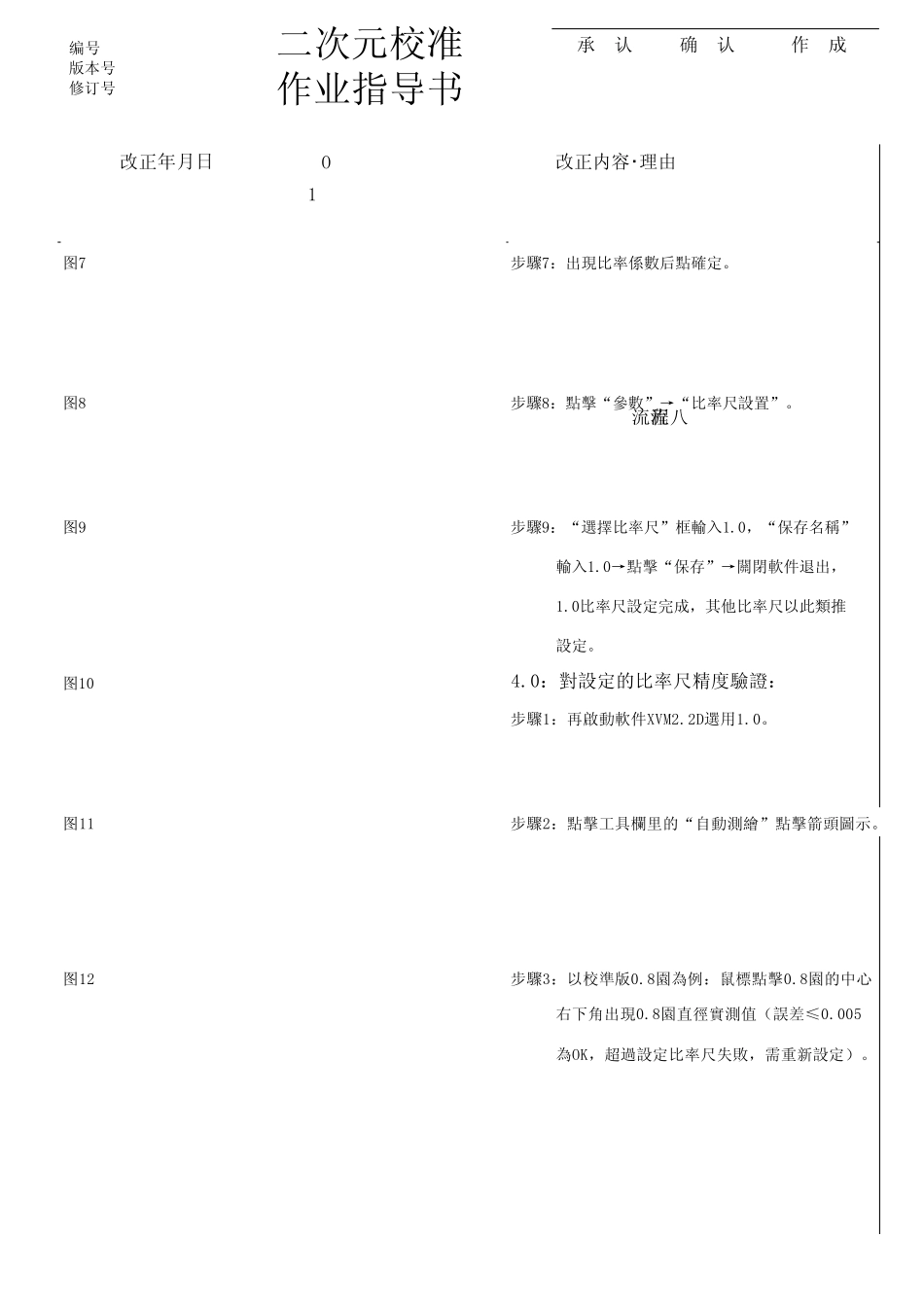

二次元校准作业指导书_第2页
2/6
二次元校准作业指导书_第3页
3/6
承 认确 认作 成NO1设备图1.0目的: 本指引对二次元精度校准操作方法进行说明,,以确保二次元的精准度,保证测量结果的有效性。2.0 操作前准备: 揭开防尘罩,连接电源,运行电脑 图13.0 比率尺設定(自動设置方式,以1.0阶段为例):步驟1:旋轉鏡頭到1.0(注意:不可不到位或过位, “嗒”一声表示已定位)图2步驟2:將校準板用软布擦拭干净放置鏡頭下。(注意:校正快不可用化学液擦拭)。图3步驟3:这里以0.80園為例調整焦距到輪廓清晰(注意:關閉頂光源,開啟調節底光源浅灰)图4步驟4:點擊“參數”→點擊“設置繪圖比率尺”。图5步驟5:選擇“自動設置”點擊“確定”。图6步驟6:出現 3個紅色光圈閃動,搖動X,Y軸依次(1→3)將紅圈移到0.80園中心后點擊“┼” (注意:只能固定一個園為基準)说明图示改正内容 ・理 由二次元校准作业 指导 书改正年 月 日编 号 :版 本号 :修 订 号 :光圈1光圈2光圈3承 认确 认作 成NO1改正内容・理由二次元校准作业指导书改正年月日编号:版本号:修订号:图7步驟7:出現比率係數后點確定。图8步驟8:點擊“參數”→“比率尺設置”。图9步驟9:“選擇比率尺”框輸入1.0,“保存名稱”輸入1.0→點擊“保存”→關閉軟件退出,1.0比率尺設定完成,其他比率尺以此類推設定。图104.0:對設定的比率尺精度驗證:步驟1:再啟動軟件XVM2.2D選用1.0。图11步驟2:點擊工具欄里的“自動測繪”點擊箭頭圖示。图12步驟3:以校準版0.8園為例:鼠標點擊0.8園的中心右下角出現0.8園直徑實測值(誤差≤0.005為OK,超過設定比率尺失敗,需重新設定)。流程八流頭圖示。
