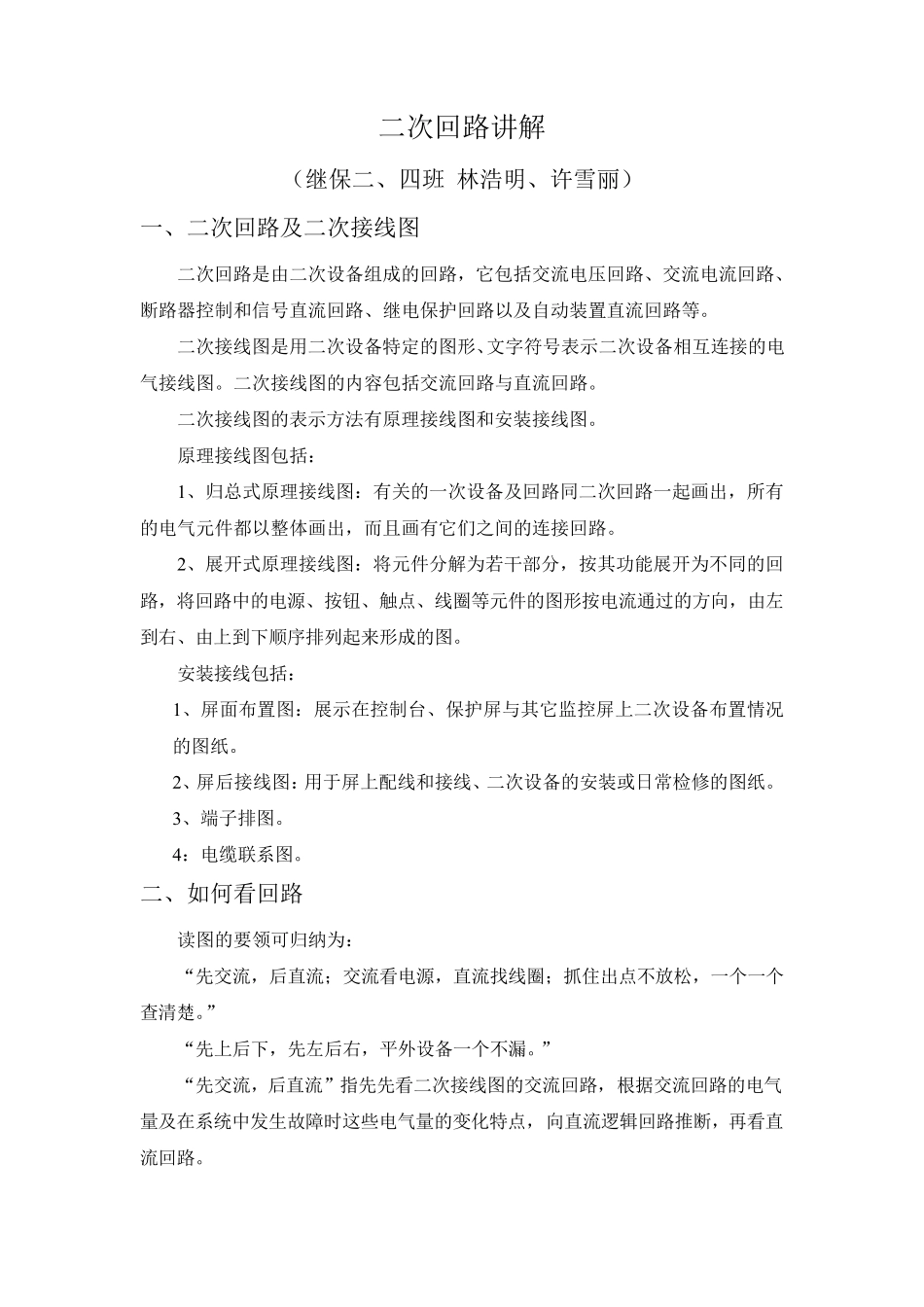

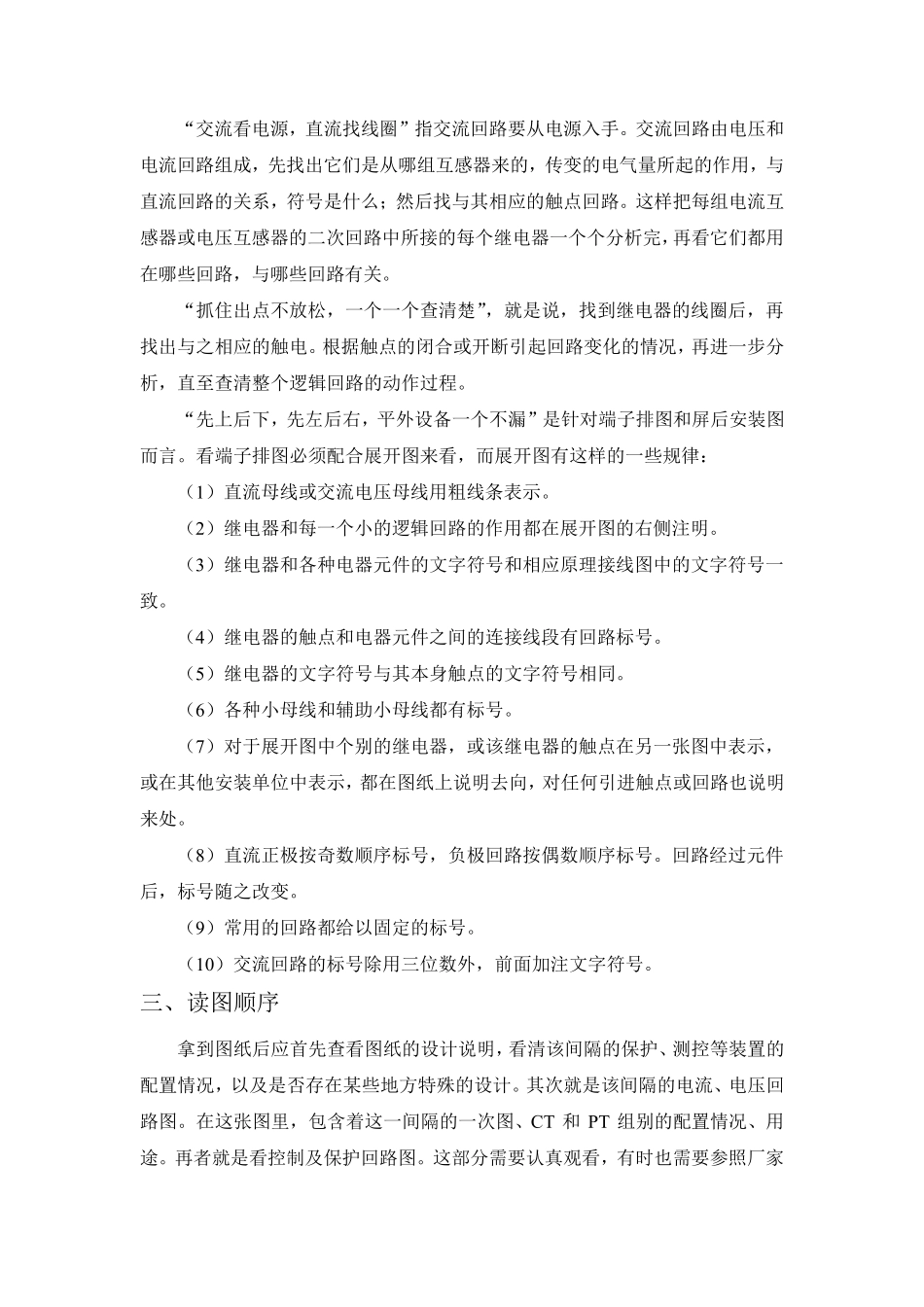

二次回路讲解 （继保二、四班 林浩明、许雪丽） 一、二次回路及二次接线图 二次回路是由二次设备组成的回路，它包括交流电压回路、交流电流回路、断路器控制和信号直流回路、继电保护回路以及自动装置直流回路等。 二次接线图是用二次设备特定的图形、文字符号表示二次设备相互连接的电气接线图。二次接线图的内容包括交流回路与直流回路。 二次接线图的表示方法有原理接线图和安装接线图。 原理接线图包括： 1、归总式原理接线图：有关的一次设备及回路同二次回路一起画出，所有的电气元件都以整体画出，而且画有它们之间的连接回路。 2、展开式原理接线图：将元件分解为若干部分，按其功能展开为不同的回路，将回路中的电源、按钮、触点、线圈等元件的图形按电流通过的方向，由左到右、由上到下顺序排列起来形成的图。 安装接线包括： 1、屏面布置图：展示在控制台、保护屏与其它监控屏上二次设备布置情况的图纸。 2、屏后接线图：用于屏上配线和接线、二次设备的安装或日常检修的图纸。 3、端子排图。 4：电缆联系图。 二、如何看回路 读图的要领可归纳为： “先交流，后直流；交流看电源，直流找线圈；抓住出点不放松，一个一个查清楚。” “先上后下，先左后右，平外设备一个不漏。” “先交流，后直流”指先先看二次接线图的交流回路，根据交流回路的电气量及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。 “交流看电源，直流找线圈”指交流回路要从电源入手。交流回路由电压和电流回路组成，先找出它们是从哪组互感器来的，传变的电气量所起的作用，与直流回路的关系，符号是什么；然后找与其相应的触点回路。这样把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个分析完，再看它们都用在哪些回路，与哪些回路有关。 “抓住出点不放松，一个一个查清楚”，就是说，找到继电器的线圈后，再找出与之相应的触电。根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。 “先上后下，先左后右，平外设备一个不漏”是针对端子排图和屏后安装图而言。看端子排图必须配合展开图来看，而展开图有这样的一些规律： （1）直流母线或交流电压母线用粗线条表示。 （2）继电器和每一个小的逻辑回路的作用都在展开图的右侧注明。 （3）继电器和各种电器元件的文字符号和相应原理接线图中的文字符号一致。 （4）继电器的触点和电器元件之间的...
