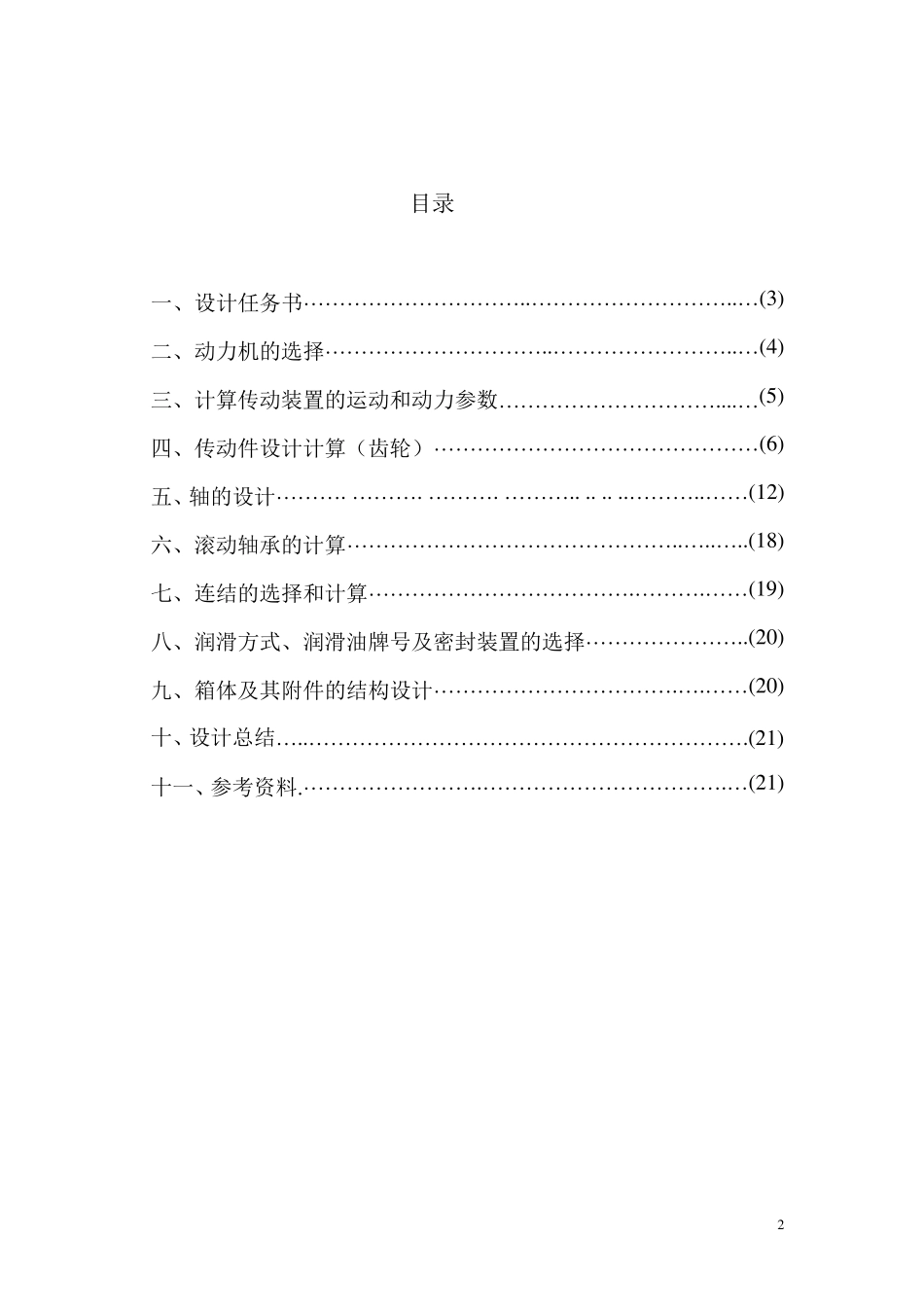

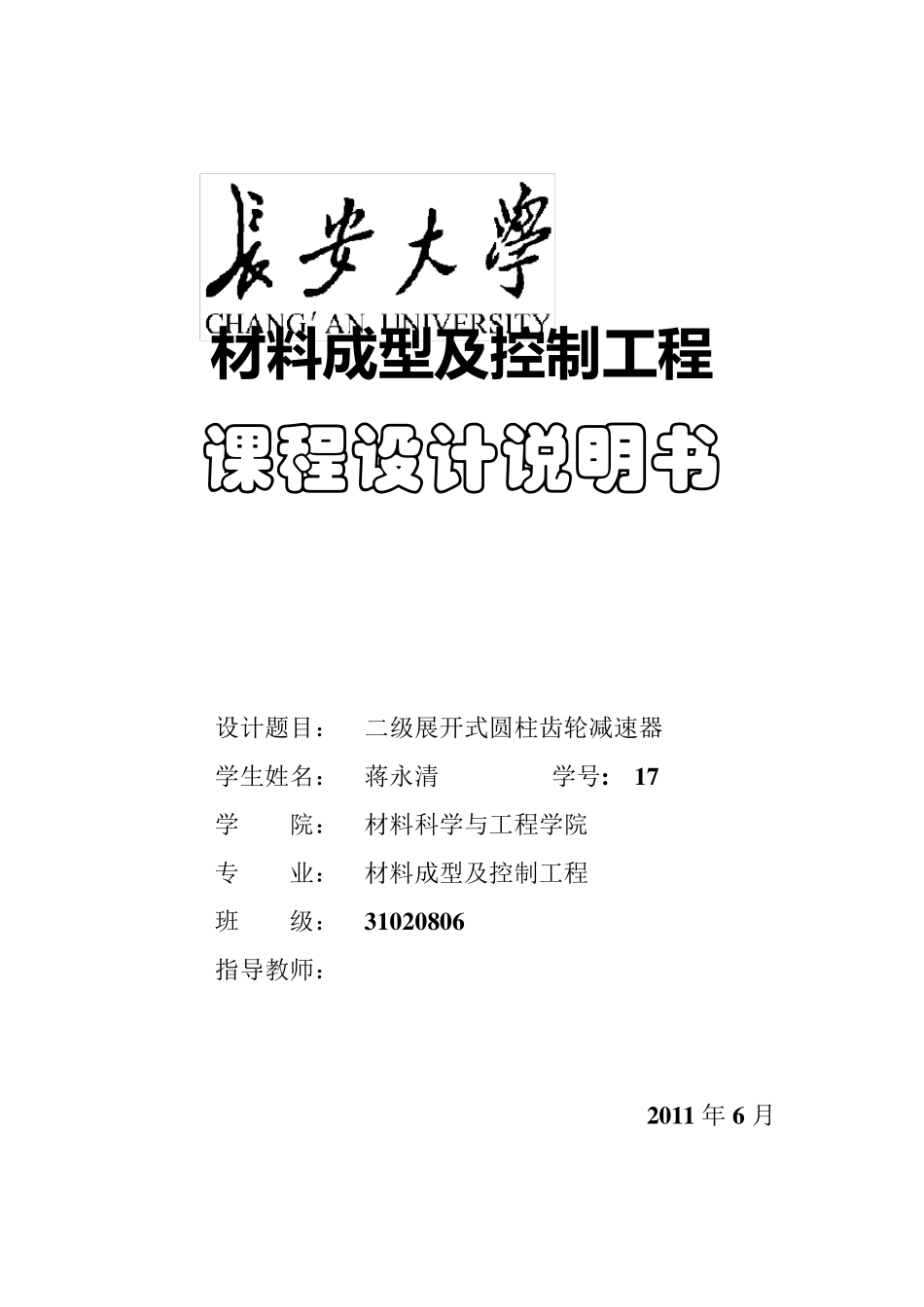

材 料 成 型 及 控 制工程 课 程 设 计 说 明 书 设计题目： 二级展开式圆柱齿轮减速器 学生姓名： 蒋永清 学号: 17 学 院： 材料科学与工程学院 专 业： 材料成型及控制工程 班 级： 31020806 指导教师： 2011 年 6 月 2 目录 一、设计任务书…………………………..………………………..…(3 ) 二、动力机的选择…………………………..……………………..…(4 ) 三、计算传动装置的运动和动力参数…………………………....…(5 ) 四、传动件设计计算（齿轮）………………………………………(6 ) 五、轴的设计………. ………. ………. ……….. .. .. ..………..……(1 2 ) 六、滚动轴承的计算………………………………………..…..…..(1 8 ) 七、连结的选择和计算……………………………….……….……(1 9 ) 八、润滑方式、润滑油牌号及密封装置的选择…………………..(2 0 ) 九、箱体及其附件的结构设计…………………………….….……(2 0 ) 十、设计总结…..…………………………………………………….(2 1 ) 十一、参考资料.…………………….…………………………….…(2 1 ) 3 一设计题目：带式运输机的传动装置的设计题号1 1 带式运输机的工作原理 （二级展开式圆柱齿轮减速器带式运输机的传动示意图） 2 工作情况：已知条件 1) 工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有粉尘，环境最高温度35℃； 2) 使用折旧期；8 年； 3) 检修间隔期：四年一次大修，两年一次中修，半年一次小修； 4) 动力来源：电力，三相交流电，电压380/220V； 5) 运输带速度允许误差：±5%； 6) 制造条件及生产批量：一般机械厂制造，小批量生产。 3 原始数据 题号 参数 3 运输带工作拉力F/N 2300 运输带工作速度v/(m/s) 1.1 卷筒直径 D/mm 300 注：运输带与卷筒之间及卷筒轴承的摩擦影响已经在 F 中考虑。 二 动力机选择 因为动力来源：电力，三相交流电，电压380/220V；所以选用常用的封闭式系列的——交流电动机。 1 ． 电动机容量的选择 1） 工作机所需功率Pw 由题中条件 查询工作情况系数KA ，查得K A=1.3 设计方案的总效率 η0=η1*η2*η3*η4*η5*η6…ηn 本设计中的 联 ——联轴器的传动效率（2 个），轴——轴承的传动效率 （4对）， 齿——齿轮的传动效率（2 对），本次设计中有8 级传动效...
