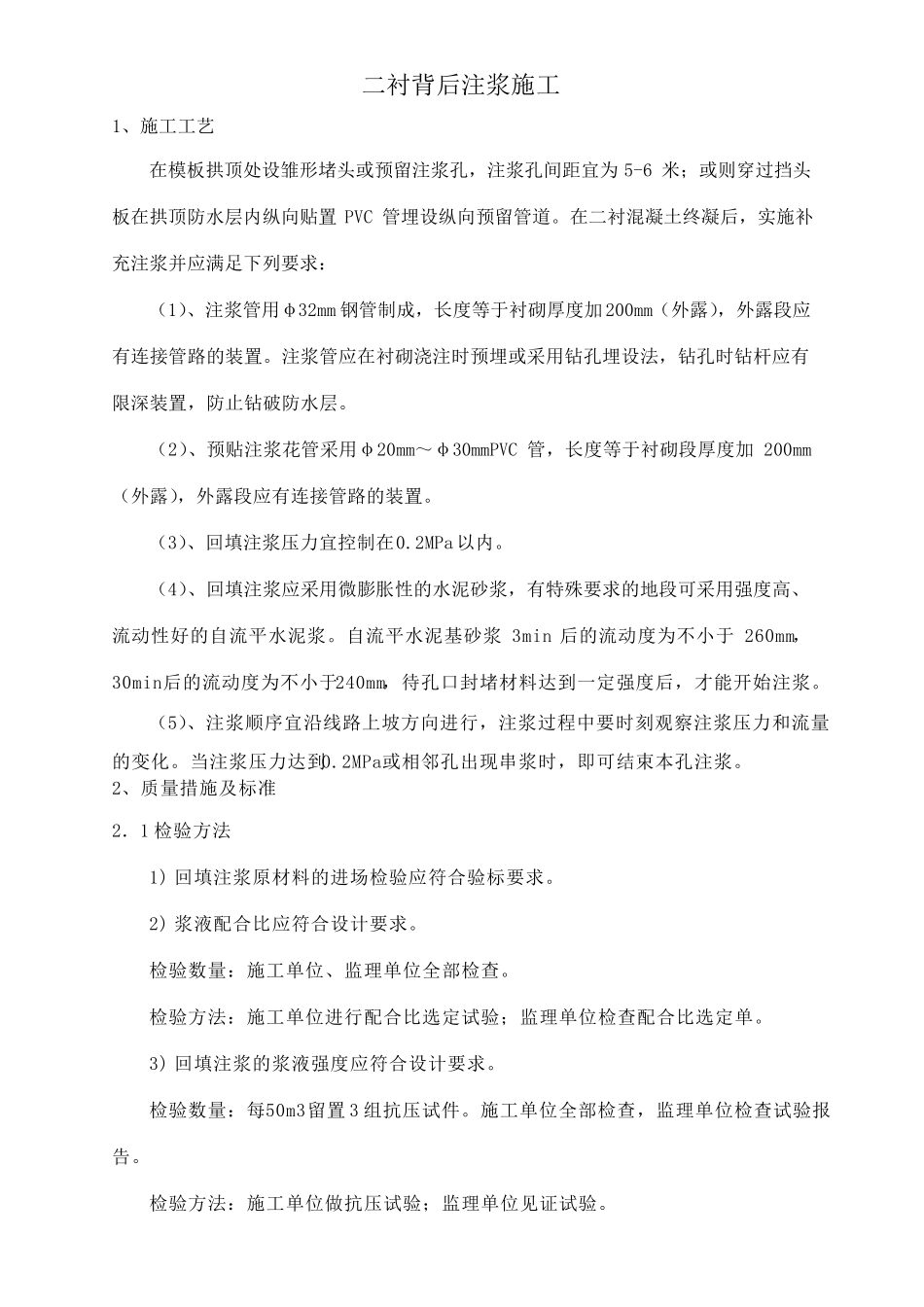

二衬背后注浆施工 1、施工工艺 在模板拱顶处设雏形堵头或预留注浆孔，注浆孔间距宜为5-6 米；或则穿过挡头板在拱顶防水层内纵向贴置PVC 管埋设纵向预留管道。在二衬混凝土终凝后，实施补充注浆并应满足下列要求： （1）、注浆管用φ32mm 钢管制成，长度等于衬砌厚度加200mm（外露），外露段应有连接管路的装置。注浆管应在衬砌浇注时预埋或采用钻孔埋设法，钻孔时钻杆应有限深装置，防止钻破防水层。 （2）、预贴注浆花管采用φ20mm～φ30mmPVC 管，长度等于衬砌段厚度加 200mm（外露），外露段应有连接管路的装置。 （3）、回填注浆压力宜控制在0.2MPa 以内。 （4）、回填注浆应采用微膨胀性的水泥砂浆，有特殊要求的地段可采用强度高、流动性好的自流平水泥浆。自流平水泥基砂浆3min 后的流动度为不小于 260mm，30min后的流动度为不小于240mm，待孔口封堵材料达到一定强度后，才能开始注浆。 （5）、注浆顺序宜沿线路上坡方向进行，注浆过程中要时刻观察注浆压力和流量的变化。当注浆压力达到0.2MPa或相邻孔出现串浆时，即可结 束 本 孔注浆。 2、质 量措 施及 标 准 2． 1 检 验 方法 1) 回填注浆原 材料的进场 检 验 应符 合 验 标 要求。 2) 浆液 配 合 比 应符 合 设计 要求。 检 验 数 量：施工 单 位 、监 理 单 位 全 部 检 查 。 检 验 方法：施工 单 位 进行配 合 比 选 定试 验 ；监 理 单 位 检 查 配 合 比 选 定单 。 3) 回填注浆的浆液 强度应符 合 设计 要求。 检 验 数 量：每 50m3留置3 组 抗 压试 件 。施工 单 位 全 部 检 查 ，监 理 单 位 检 查 试 验 报告 。 检 验 方法：施工 单 位 做 抗 压试 验 ；监 理 单 位 见 证 试 验 。 4) 回填注浆应保证回填密实。 检验数量：施工单位、监理单位每 500m2 检验一次。 检验方法：施工单位与衬砌一并采用无损检测法检测，进行钻孔取芯、压水（空气）等检测时，每个断面从拱顶至两侧边墙不应少于5 点；监理单位见证检测。 2．2 技术保证措施 1) 注浆主要从两方面验证效果，一是保证规范规定的压力，二是看注进了多少量。 2) 现场要有试验人员跟班指导，以处理施工中出现的问题，并且确定注浆效果。 3) 浆液搅拌一定要均匀，不得有结块现象。 4) 各种浆液的配合比一定要严格按提供的配合比进行搅制，不得随意改变掺量...
