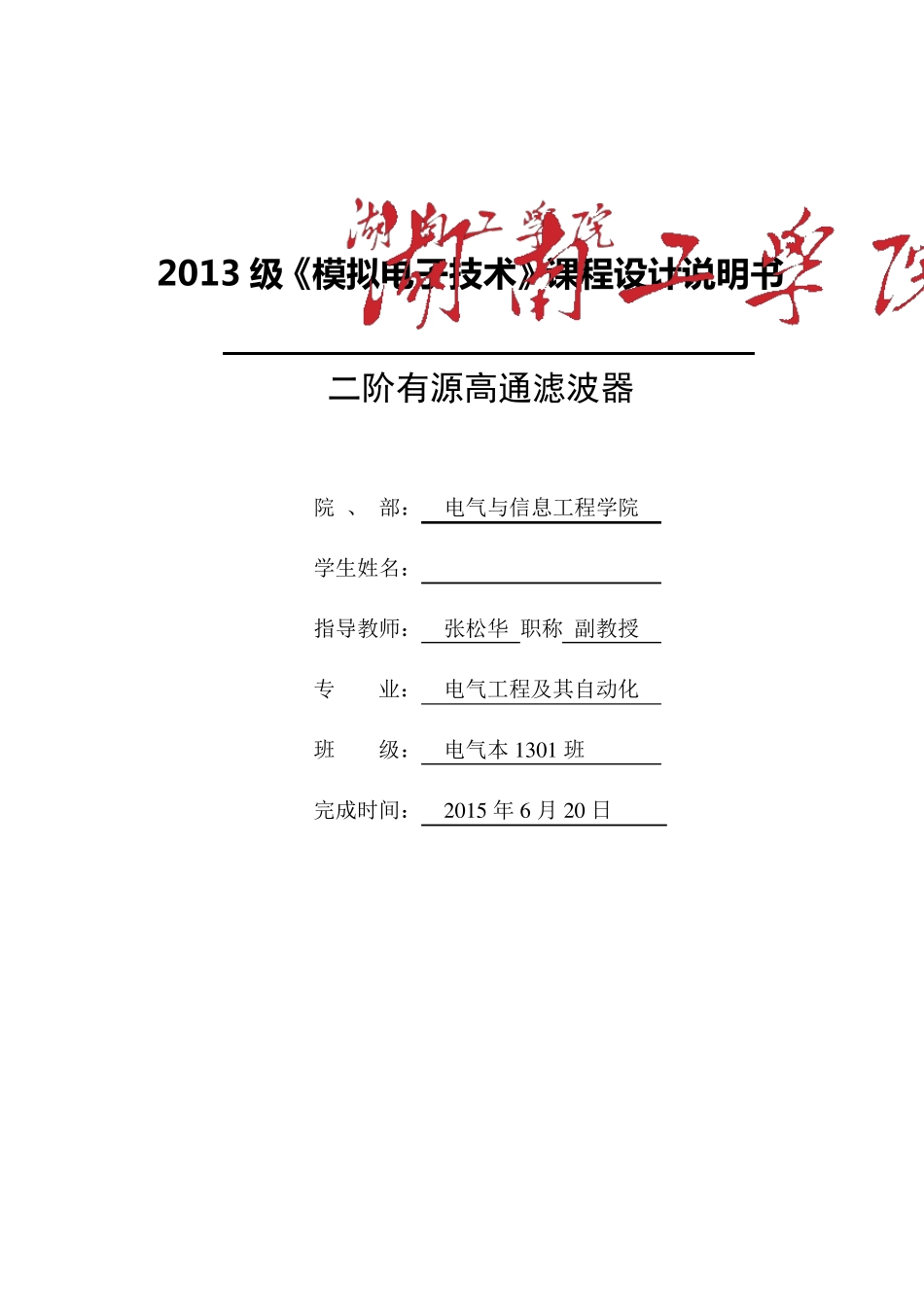

2013 级 《模拟电子技术》课程设计说明书 二阶有源高通滤波器 院 、 部： 电气与信息工程学院 学生姓名： ** 指导教师： 张松华 职称 副教授 专 业： 电气工程及其自动化 班 级： 电气本 1 3 0 1 班 完成时间： 2 0 1 5 年 6 月 2 0 日 1 6 《 模拟电子技术》课程设计任务书 学院：电气与信息工程学院 适应专业：自动化、电气工程及其自动化、通信工程、电子信息工程 指导教师 张松华 学生姓名 方拓 课题名称 二阶有源高通滤波器 内 容 及 任 务 一、设计任务 设计一种二阶 RC 有源高通滤波器电路,截止频率 100HZ，通带内增益2~3 倍。 二、设计内容 1、电路设计方案比较； 2、电路参数分析计算和选择； 3、单元电路设计并进行分析； 4、实物制作； 5、系统调试（使用的仪器、测试数据表）； 6、撰写设计报告。 拟 达 到 的 要 求 或 技 术 指 标 一、基本要求与指标 1、电路截止频率 100HZ； 2、通带内增益 2~3 倍； 二、扩展要求与指标 1、幅频特性、相频特性曲线尽可能接近理想化； 2、能采用另一种方案设计 RC 有源高通滤波器。 1 7 进 度 安 排 起止日期 工作内容 2015.6.15~6.19 下达任务书；针对课题任务书，收集资料。 2015.6.20~6.21 针对课题任务，进行电路设计与仿真。 2015.6.22~6.23 进行电路制作与调试。 2015.6.24~6.25 进行说明书书写。 2015.6.26 实物答辩与说明书收集。 主 要 参 考 资 料 ［1］康华光.电子技术基础 模拟部分（第五版）［Ｍ］.北京：高等教育出版社，2006.325-335 ［2］曹才开等.电路与电子技术实验［Ｍ］.长沙：中南大学出版社，2010.142-15 ［3］谢自美.电子线路设计(第三版)［Ｍ］.武汉：华中科技大学出版社，2000.123-127 ［4］王渊峰.Altium Designer 10 电路设计标准教程［Ｍ］.北京：科学出版社 2012.45-52 指导 教师 意见 签名： 年 月 日 教研室 意见 签名： 年 月 日 1 8 《 模拟电子技术》课程设计任务书 学院：电气与信息工程学院 适应专业：自动化、电气工程及其自动化、通信工程、电子信息工程 指导教师 张松华 学生姓名 方拓 课题名称 直流稳压电源 内 容 及 任 务 一、设计任务 设计一个直流稳压电源，当输入为有效值220V 的交流电压时，能产生±12V、±9V 、±5V 三组直流电压输出。 二、设计内容 1、电路设计方案比较； 2、...
