城市轨道交通综合监控系统VIP专享VIP免费

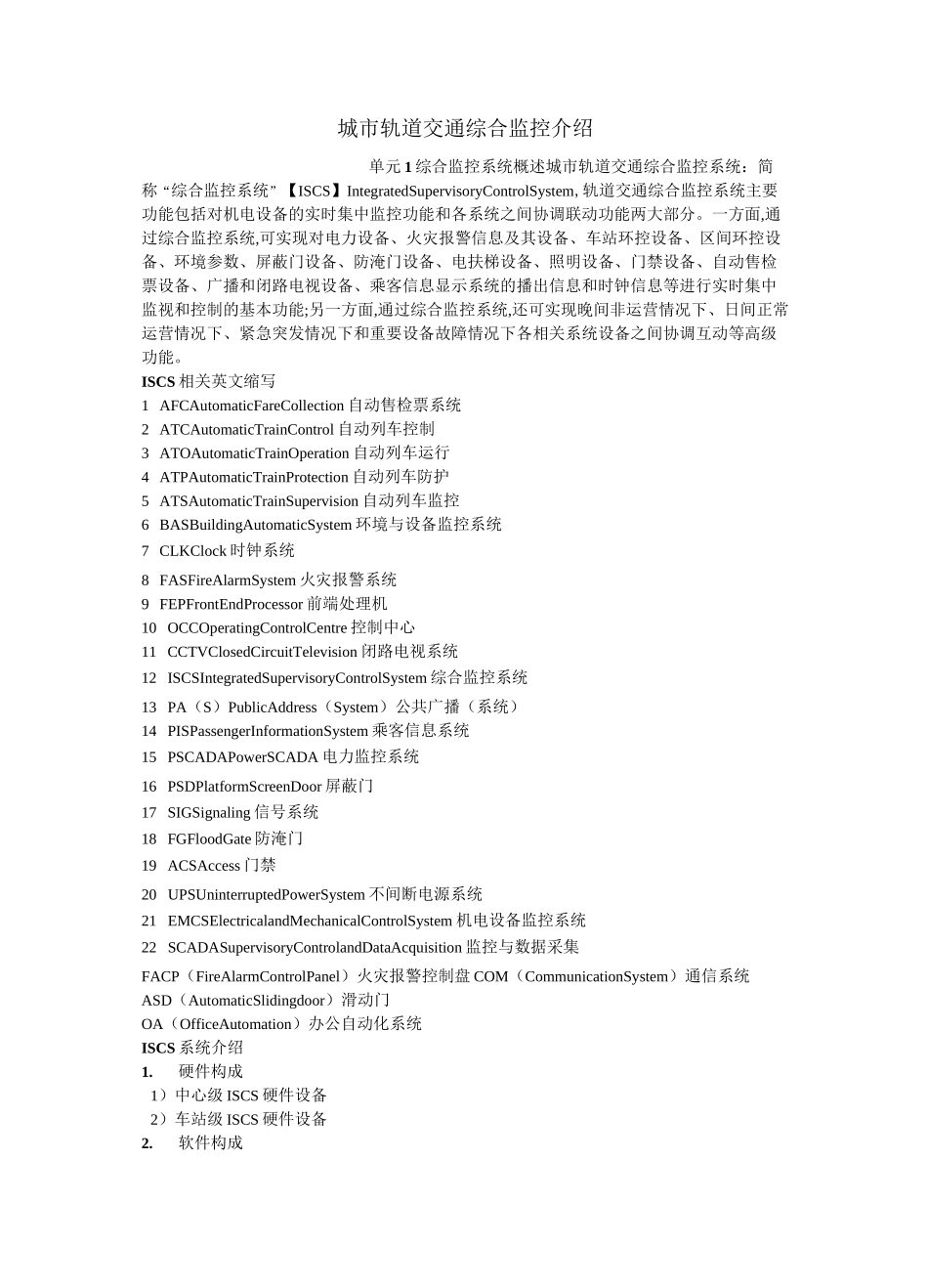

城市轨道交通综合监控介绍单元 1 综合监控系统概述城市轨道交通综合监控系统：简称“综合监控系统”【ISCS】IntegratedSupervisoryControlSystem,轨道交通综合监控系统主要功能包括对机电设备的实时集中监控功能和各系统之间协调联动功能两大部分。一方面,通过综合监控系统,可实现对电力设备、火灾报警信息及其设备、车站环控设备、区间环控设备、环境参数、屏蔽门设备、防淹门设备、电扶梯设备、照明设备、门禁设备、自动售检票设备、广播和闭路电视设备、乘客信息显示系统的播出信息和时钟信息等进行实时集中监视和控制的基本功能;另一方面,通过综合监控系统,还可实现晚间非运营情况下、日间正常运营情况下、紧急突发情况下和重要设备故障情况下各相关系统设备之间协调互动等高级功能。ISCS 相关英文缩写1 AFCAutomaticFareCollection 自动售检票系统2 ATCAutomaticTrainControl 自动列车控制3 ATOAutomaticTrainOperation 自动列车运行4 ATPAutomaticTrainProtection 自动列车防护5 ATSAutomaticTrainSupervision 自动列车监控6 BASBuildingAutomaticSystem 环境与设备监控系统7 CLKClock 时钟系统8 FASFireAlarmSystem 火灾报警系统9 FEPFrontEndProcessor 前端处理机10 OCCOperatingControlCentre 控制中心11 CCTVClosedCircuitTelevision 闭路电视系统12 ISCSIntegratedSupervisoryControlSystem 综合监控系统13 PA（S）PublicAddress（System）公共广播（系统）14 PISPassengerInformationSystem 乘客信息系统15 PSCADAPowerSCADA 电力监控系统16 PSDPlatformScreenDoor 屏蔽门17 SIGSignaling 信号系统18 FGFloodGate 防淹门19 ACSAccess 门禁20 UPSUninterruptedPowerSystem 不间断电源系统21 EMCSElectricalandMechanicalControlSystem 机电设备监控系统22 SCADASupervisoryControlandDataAcquisition 监控与数据采集FACP（FireAlarmControlPanel）火灾报警控制盘 COM（CommunicationSystem）通信系统ASD（AutomaticSlidingdoor）滑动门OA（OfficeAutomation）办公自动化系统ISCS 系统介绍1.硬件构成1）中心级 ISCS 硬件设备2）车站级 ISCS 硬件设备2.软件构成1）数据接口层2）数据处理层3）人机接口层3.网络系统构成1）主干层2）局域层3）现场层5.杭州地铁 1 号线 ISCS 系统软硬件构成（9）电源设备❖控制中心应分别为综合监控系统设备和综合显示屏配置 UPS 电源。❖车辆段...
