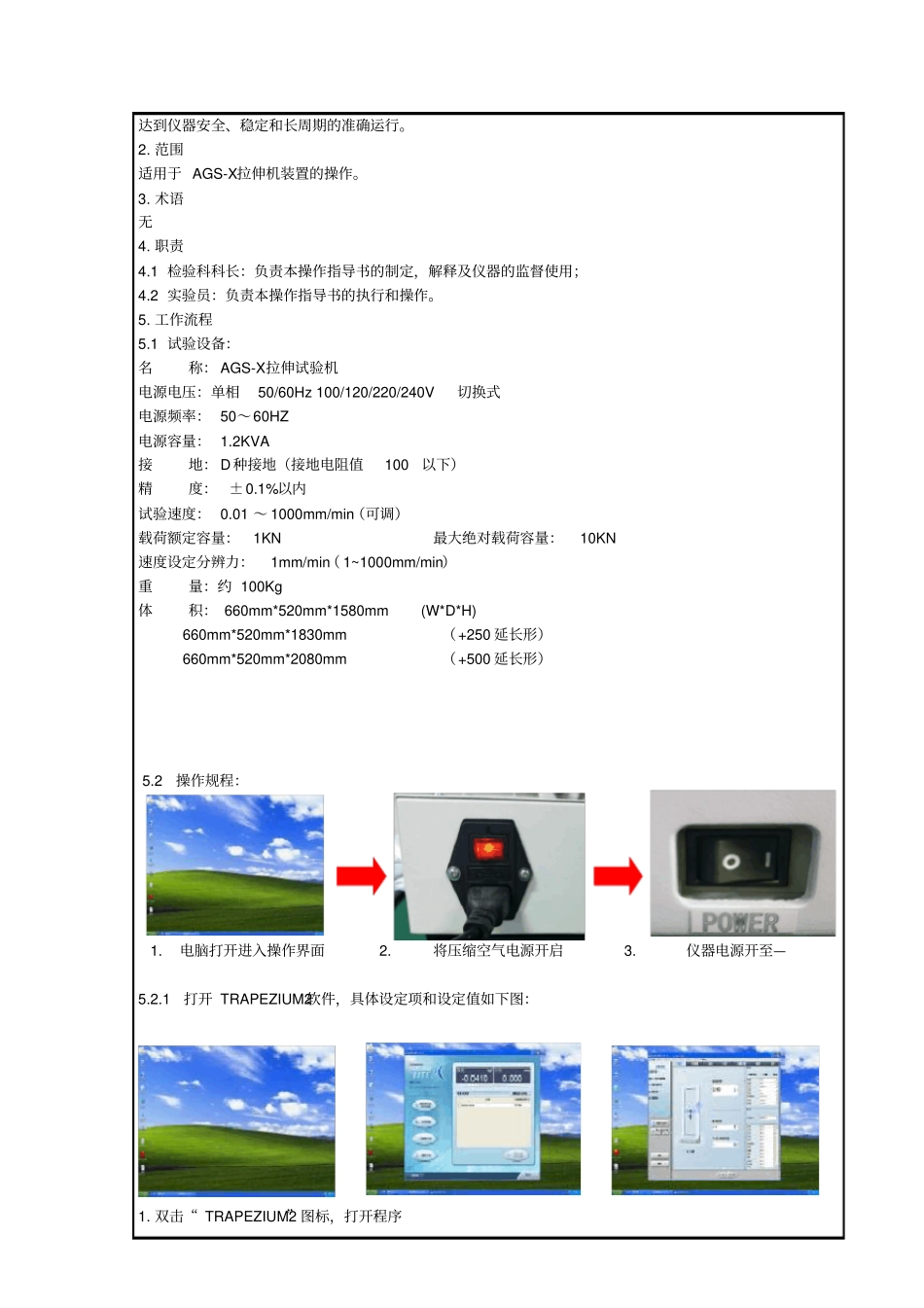

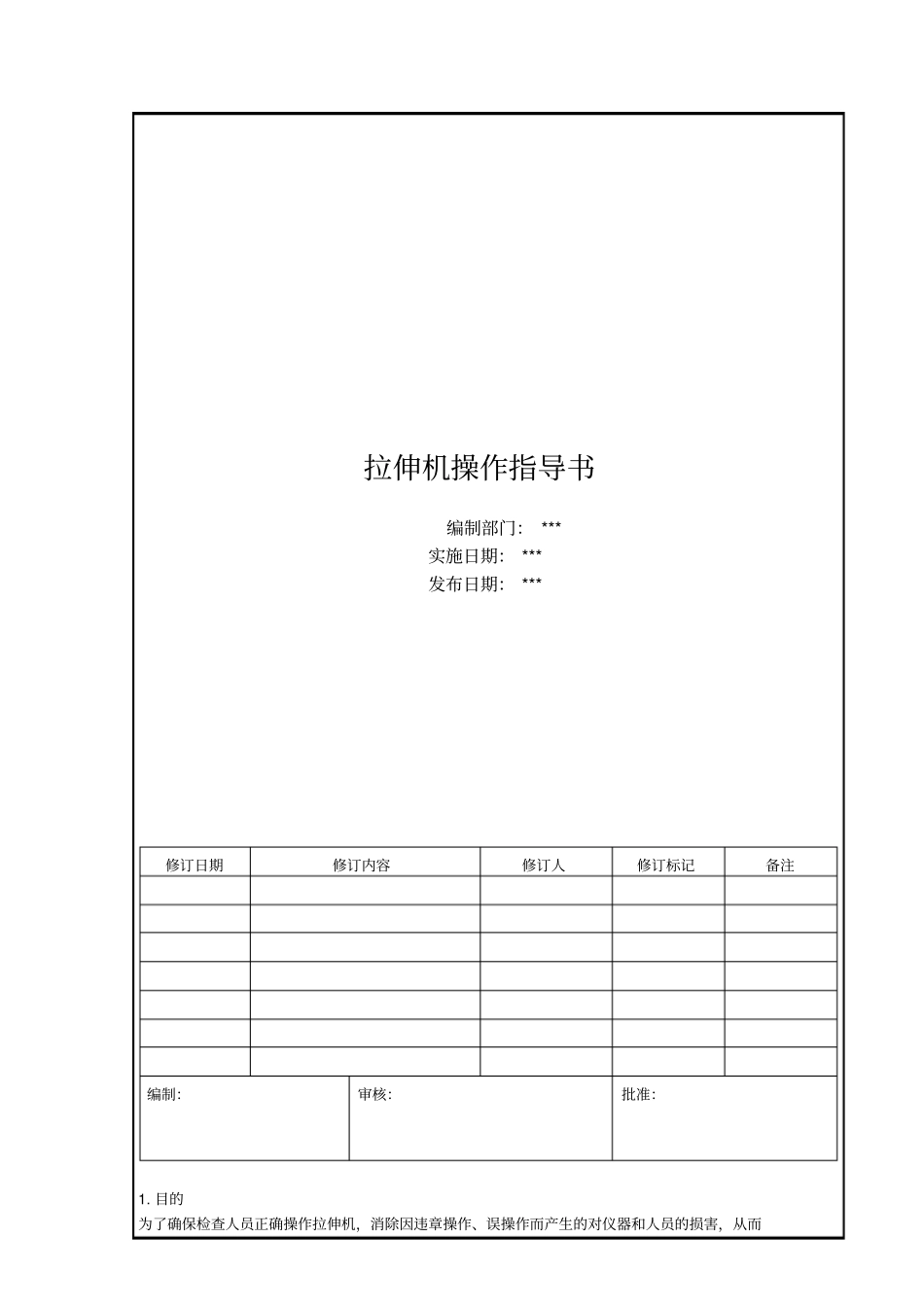

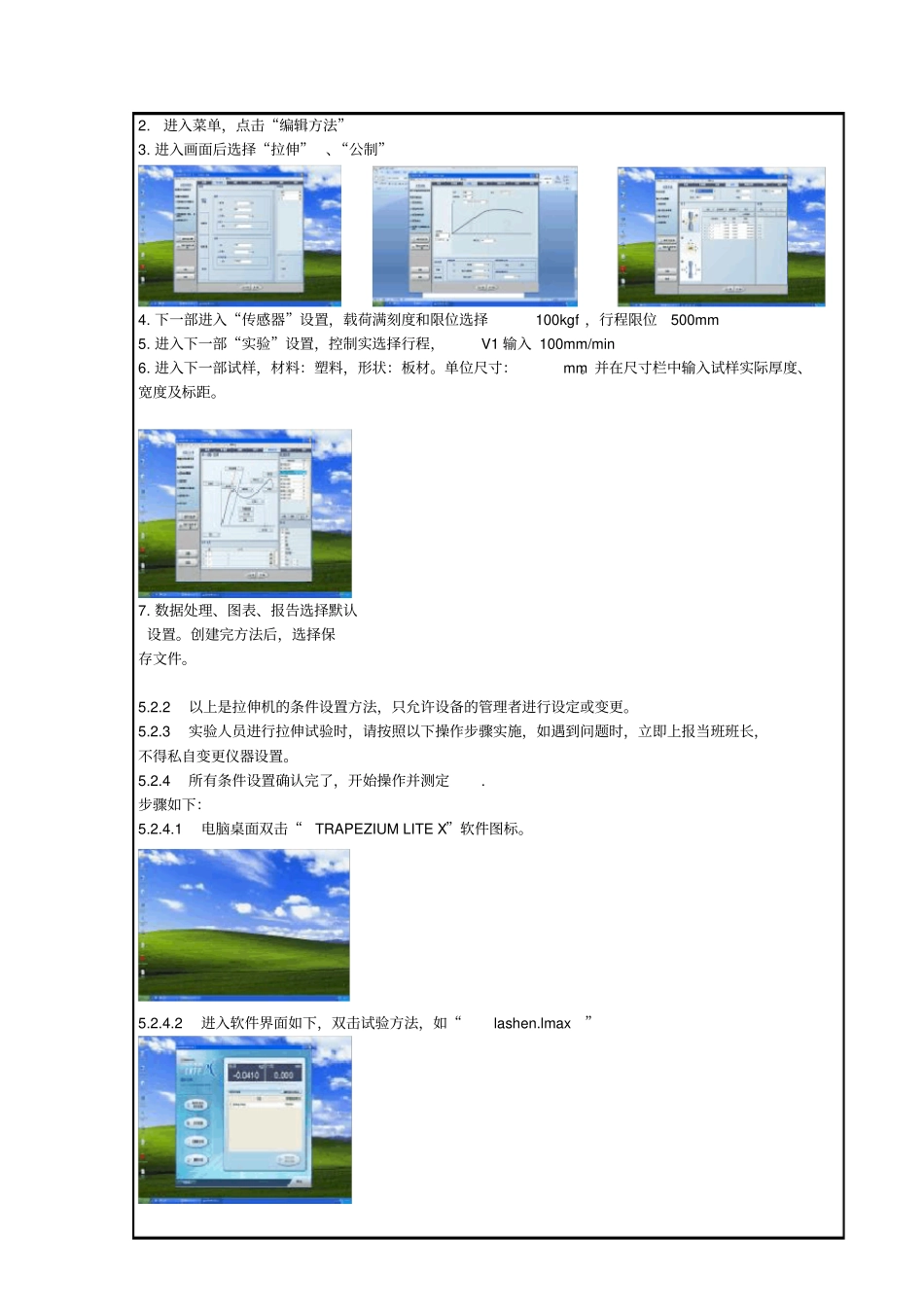

拉伸机操作指导书编制部门： *** 实施日期： *** 发布日期： *** 修订日期修订内容修订人修订标记备注编制：审核：批准：1. 目的为了确保检查人员正确操作拉伸机，消除因违章操作、误操作而产生的对仪器和人员的损害，从而达到仪器安全、稳定和长周期的准确运行。2. 范围适用于 AGS-X拉伸机装置的操作。3. 术语无4. 职责4.1 检验科科长：负责本操作指导书的制定，解释及仪器的监督使用；4.2 实验员：负责本操作指导书的执行和操作。5. 工作流程5.1 试验设备：名称： AGS-X拉伸试验机电源电压：单相50/60Hz 100/120/220/240V切换式电源频率： 50～60HZ 电源容量： 1.2KVA 接地： D种接地（接地电阻值100以下）精度： ±0.1%以内试验速度： 0.01 ～ 1000mm/min（可调）载荷额定容量：1KN 最大绝对载荷容量：10KN 速度设定分辨力：1mm/min（ 1~1000mm/min）重量：约 100Kg 体积： 660mm*520mm*1580mm (W*D*H) 660mm*520mm*1830mm （+250 延长形） 660mm*520mm*2080mm （+500 延长形） 5.2操作规程： 1.电脑打开进入操作界面 2.将压缩空气电源开启 3.仪器电源开至—5.2.1打开 TRAPEZIUM2软件，具体设定项和设定值如下图：1. 双击“ TRAPEZIUM2”图标，打开程序2. 进入菜单，点击“编辑方法”3. 进入画面后选择“拉伸” 、“公制”4. 下一部进入“传感器”设置，载荷满刻度和限位选择100kgf ，行程限位500mm 5. 进入下一部“实验”设置，控制实选择行程，V1 输入 100mm/min 6. 进入下一部试样，材料：塑料，形状：板材。单位尺寸：mm。并在尺寸栏中输入试样实际厚度、宽度及标距。7. 数据处理、图表、报告选择默认设置。创建完方法后，选择保存文件。5.2.2 以上是拉伸机的条件设置方法，只允许设备的管理者进行设定或变更。5.2.3 实验人员进行拉伸试验时，请按照以下操作步骤实施，如遇到问题时，立即上报当班班长，不得私自变更仪器设置。5.2.4 所有条件设置确认完了，开始操作并测定. 步骤如下：5.2.4.1电脑桌面双击“TRAPEZIUM LITE X”软件图标。5.2.4.2进入软件界面如下，双击试验方法，如“lashen.lmax”5.2.4.3进入实验界面，首先进行“E-CAL”校准，鼠标右键单击“载荷”区域，选择“校准”，约半分钟后校准完成。5.2.4.4安装试样将试验片夹于上方夹具后用手按“上夹具关”，绿灯亮，需打开时时，按“上夹具开”阀门，红灯亮，如图所示，同样的下夹具也是。夹好后看样片是否垂...
