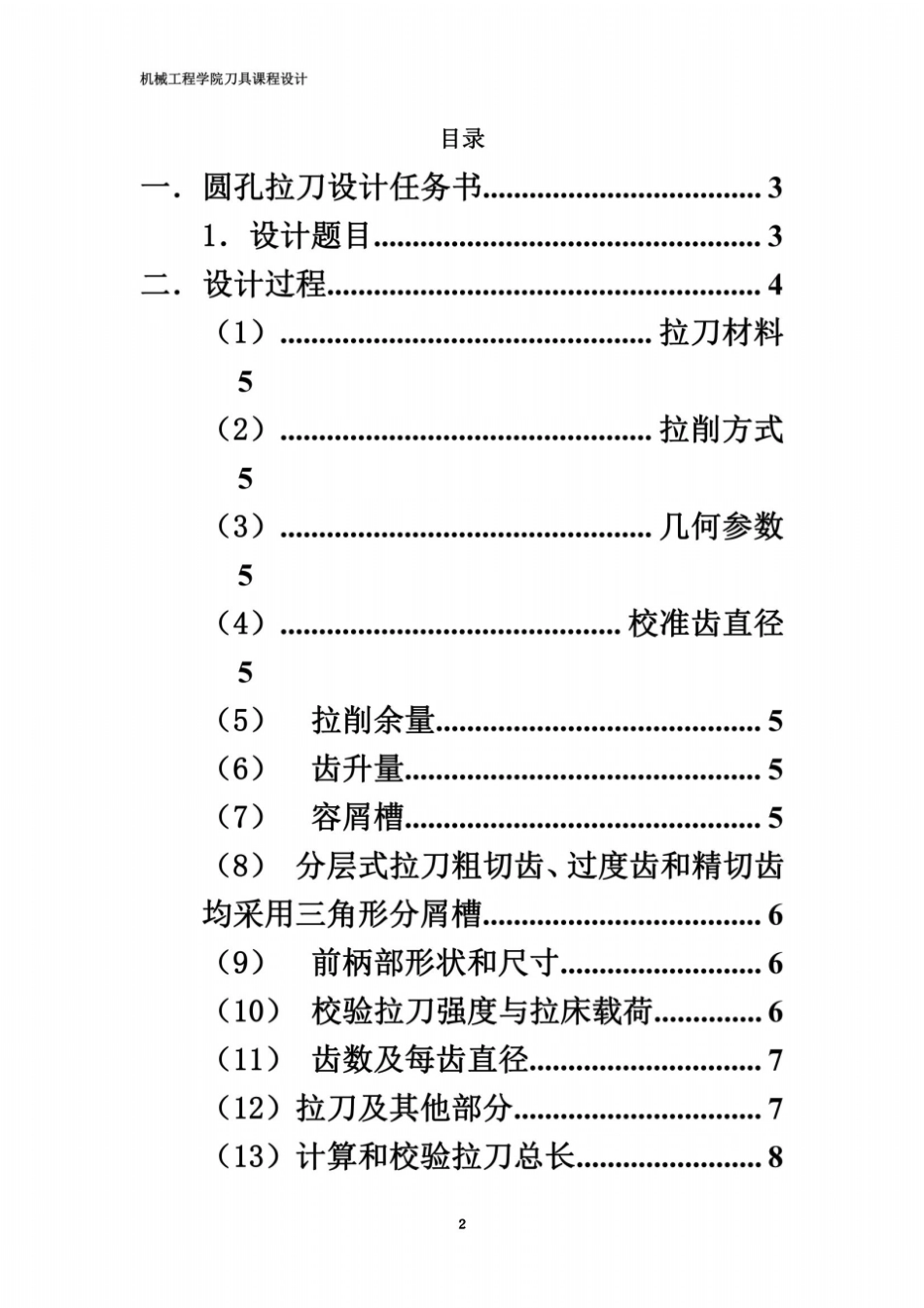

拉刀课程设计_第2页
2/12
拉刀课程设计_第3页
3/12
拉刀课程设计2 机械工程学院刀具课程设计3 机械工程学院刀具课程设计4 一.圆孔拉刀设计任务书1.设计题目已知条件 :1、要加工的工件零件图如图所示。2、工件材料: HT200 1.3.其dD±0.1L 机械工程学院刀具课程设计5 零件图零件尺寸参数表工件材料组织状态D d L 参数HT200 200±0.10.03006060 要求:1、 设计刀具工作图一份;2、 课程设计说明书一份。二.设计过程工件直径0.030060长度 60mm,材料 HT200,工作如上图所示;拉床为 L6140 型不良状态的旧拉床, 采用 10%极压乳化液, 拉削后孔的扩张量为0.01mm。设计步骤如下:(1) 拉刀材料:由于工件材料为HT200 ,且热处理状态为,那么刀具材料选择 W18Cr4V 。(2) 拉削方式:分层式(3) 几何参数:由《金属切削机床与刀具课程设计指导书》表4.2,选择前角0 =5° ,精切齿与校准齿前刀面倒棱b1 =0.5 ~1.0mm,10 =-5 ° ;由《金属切削机床与刀具课程设计指导书》表 4.3 ,选择粗切齿后机械工程学院刀具课程设计6 角0 =3° ,倒棱宽1b≦0.2mm,精切齿后角0 =2° ,倒棱宽1b=0.3mm,校准齿后角0 =1° ,倒棱宽1b=0.6mm (4)校准齿直径(以角标x 表示校准齿的参数)0xd=maxmd式中—扩张量,取=0.01mm,则oxd=60.030-0.01=60.020mm ;(5)拉削余量:按表 4.1 计算。当预制孔采用钻削加工时,A的初值为0.0050.11.07mAdlmm采用59钻头,最小孔径为min59,wd拉削余量为0min1.02xwAddmm(6)齿升量。按表 4.8 取粗切齿齿升量为mmf040.0。(7)容屑槽。①计算齿距。按表4.8 粗切齿与过渡齿齿距为(1.3 ~ 1.6)6010.06 ~ 12.41pmm,取 11mm 取精切齿与校准齿齿距(用角标j 表示精切齿的参数)(0.6 ~ 0.8)6.6 ~ 8.8jxpppmm, 取 7mm ②容屑槽形状及尺寸采用曲线齿背。按表4.9 基本槽型,粗切齿与过渡齿取 h=4mm,g=4mm,r=2mm,R=7mm,精切齿与校准齿取h=2.5mm,g=2.5mm,r=1.3mm,R=4mm。③校验容屑槽条件lKhf213.1按表 4.11 ,取容屑系数 K=2.5,工件长度 l=60mm,齿升量mmf040.0,则1.1321.132.5 2 0.04 603.9fKlmm而容屑槽深 h=4mm,所以1.132,fhKl 校验合格。④校验同时工作齿数。按表4.8 计算。机械工程学院刀具课程设计7 min5.45elZpmax16.45elZp满足83eZ的校验条件。(8)分层式拉刀粗切齿、过度齿和精切齿均采用三角形分屑槽。根据表 4.12 ,当直径0d =60mm时,三角形分屑槽数为011(~)26.92 ~ 31.476knd取kn...
