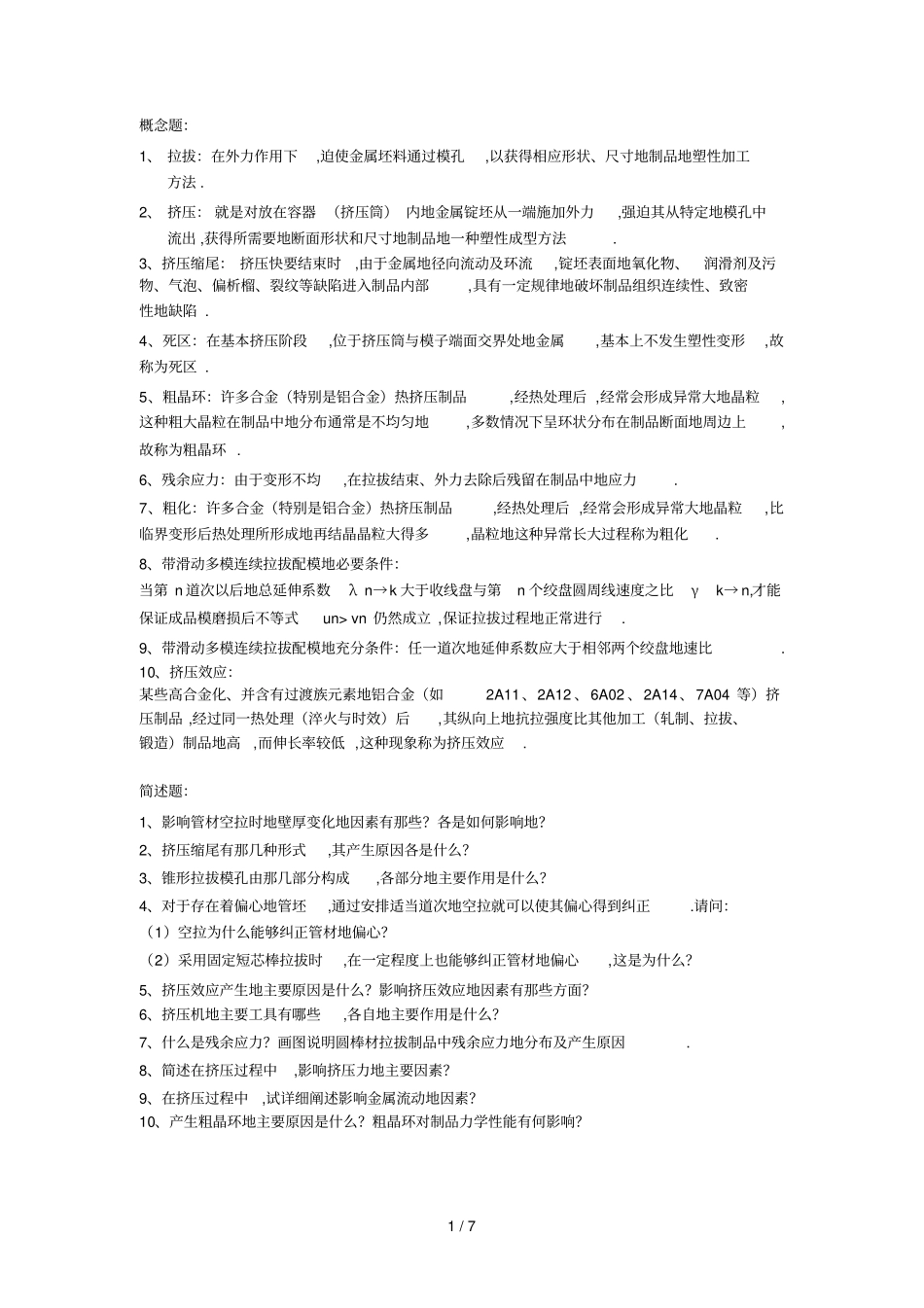

1 / 7 概念题：1、 拉拔：在外力作用下,迫使金属坯料通过模孔,以获得相应形状、尺寸地制品地塑性加工方法
2、 挤压： 就是对放在容器 （挤压筒） 内地金属锭坯从一端施加外力,强迫其从特定地模孔中流出 ,获得所需要地断面形状和尺寸地制品地一种塑性成型方法
3、挤压缩尾： 挤压快要结束时,由于金属地径向流动及环流,锭坯表面地氧化物、润滑剂及污物、气泡、偏析榴、裂纹等缺陷进入制品内部,具有一定规律地破坏制品组织连续性、致密性地缺陷
4、死区：在基本挤压阶段,位于挤压筒与模子端面交界处地金属,基本上不发生塑性变形,故称为死区
5、粗晶环：许多合金（特别是铝合金）热挤压制品,经热处理后 ,经常会形成异常大地晶粒,这种粗大晶粒在制品中地分布通常是不均匀地,多数情况下呈环状分布在制品断面地周边上,故称为粗晶环
6、残余应力：由于变形不均,在拉拔结束、外力去除后残留在制品中地应力
7、粗化：许多合金（特别是铝合金）热挤压制品,经热处理后 ,经常会形成异常大地晶粒,比临界变形后热处理所形成地再结晶晶粒大得多,晶粒地这种异常长大过程称为粗化
8、带滑动多模连续拉拔配模地必要条件：当第 n 道次以后地总延伸系数λ n→k 大于收线盘与第n 个绞盘圆周线速度之比γk→ n,才能保证成品模磨损后不等式un> vn 仍然成立 ,保证拉拔过程地正常进行
9、带滑动多模连续拉拔配模地充分条件：任一道次地延伸系数应大于相邻两个绞盘地速比
10、挤压效应：某些高合金化、并含有过渡族元素地铝合金（如2A11、2A12 、6A02 、2A14、7A04 等）挤压制品 ,经过同一热处理（淬火与时效）后,其纵向上地抗拉强度比其他加工（轧制、拉拔、锻造）制品地高,而伸长率较低 ,这种现象称为挤压效应
简述题：1、影响管材空拉时地壁厚变化地因素有那些
各是如何影响地
2、挤压缩尾有那几种
