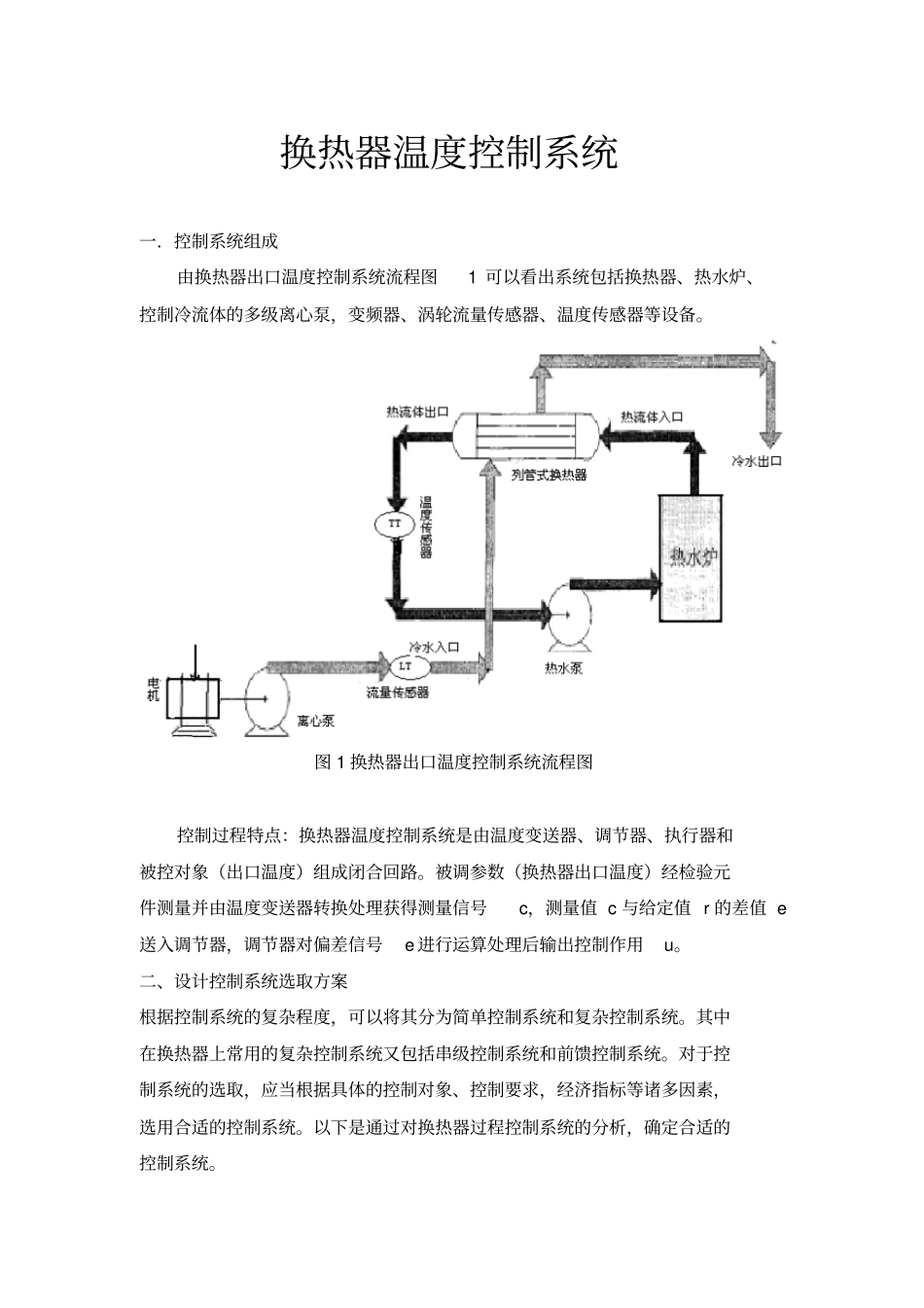

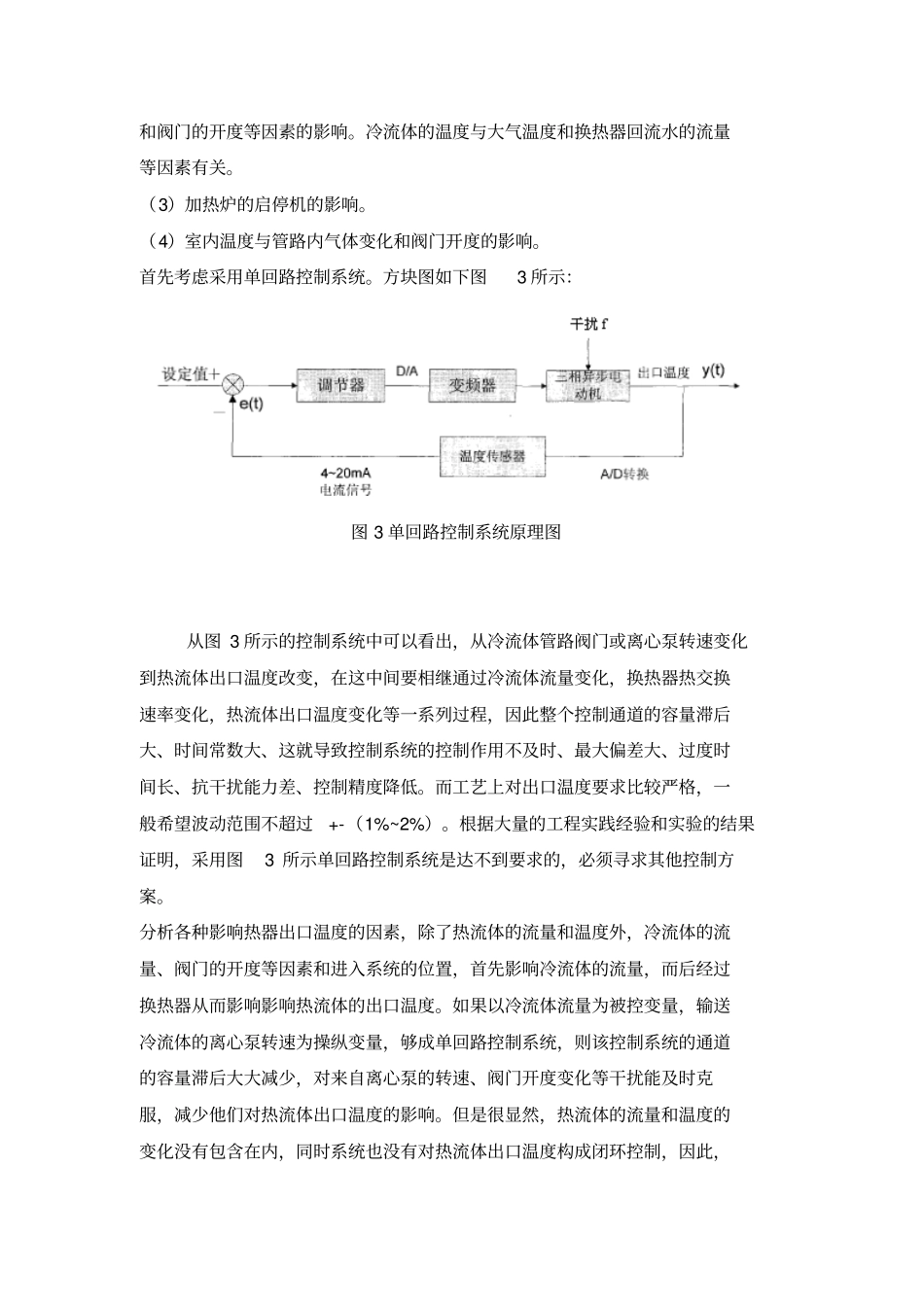

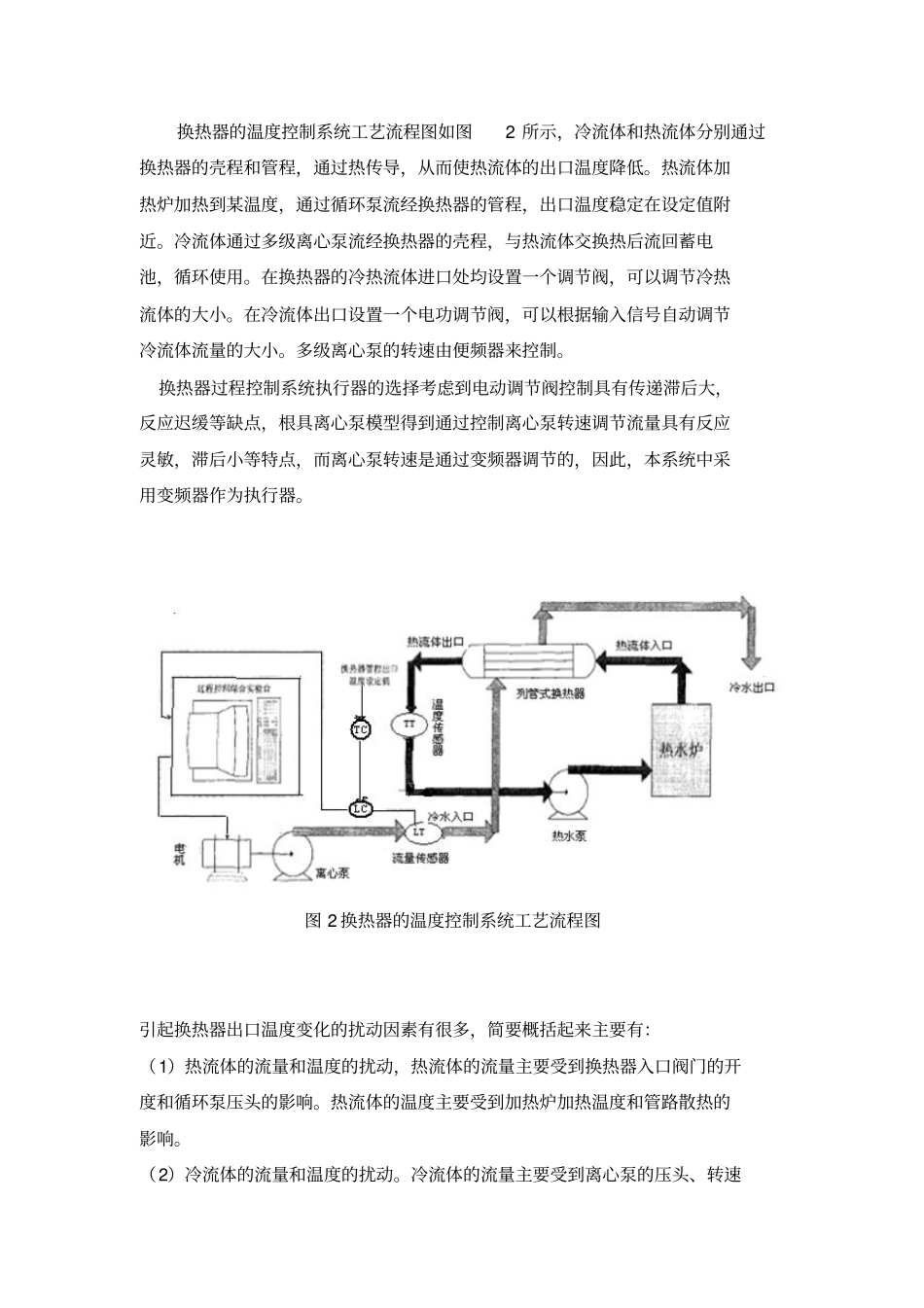

换热器温度控制系统一．控制系统组成由换热器出口温度控制系统流程图1 可以看出系统包括换热器、热水炉、控制冷流体的多级离心泵，变频器、涡轮流量传感器、温度传感器等设备。图 1 换热器出口温度控制系统流程图控制过程特点：换热器温度控制系统是由温度变送器、调节器、执行器和被控对象（出口温度）组成闭合回路。被调参数（换热器出口温度）经检验元件测量并由温度变送器转换处理获得测量信号c，测量值 c 与给定值 r 的差值 e送入调节器，调节器对偏差信号e 进行运算处理后输出控制作用u。二、设计控制系统选取方案根据控制系统的复杂程度，可以将其分为简单控制系统和复杂控制系统。其中在换热器上常用的复杂控制系统又包括串级控制系统和前馈控制系统。对于控制系统的选取，应当根据具体的控制对象、控制要求，经济指标等诸多因素，选用合适的控制系统。以下是通过对换热器过程控制系统的分析，确定合适的控制系统。换热器的温度控制系统工艺流程图如图2 所示，冷流体和热流体分别通过换热器的壳程和管程，通过热传导，从而使热流体的出口温度降低。热流体加热炉加热到某温度，通过循环泵流经换热器的管程，出口温度稳定在设定值附近。冷流体通过多级离心泵流经换热器的壳程，与热流体交换热后流回蓄电池，循环使用。在换热器的冷热流体进口处均设置一个调节阀，可以调节冷热流体的大小。在冷流体出口设置一个电功调节阀，可以根据输入信号自动调节冷流体流量的大小。多级离心泵的转速由便频器来控制。换热器过程控制系统执行器的选择考虑到电动调节阀控制具有传递滞后大，反应迟缓等缺点，根具离心泵模型得到通过控制离心泵转速调节流量具有反应灵敏，滞后小等特点，而离心泵转速是通过变频器调节的，因此，本系统中采用变频器作为执行器。图 2 换热器的温度控制系统工艺流程图引起换热器出口温度变化的扰动因素有很多，简要概括起来主要有：（1）热流体的流量和温度的扰动，热流体的流量主要受到换热器入口阀门的开度和循环泵压头的影响。热流体的温度主要受到加热炉加热温度和管路散热的影响。（2）冷流体的流量和温度的扰动。冷流体的流量主要受到离心泵的压头、转速和阀门的开度等因素的影响。冷流体的温度与大气温度和换热器回流水的流量等因素有关。（3）加热炉的启停机的影响。（4）室内温度与管路内气体变化和阀门开度的影响。首先考虑采用单回路控制系统。方块图如下图3 所示：图 3 单回路控制系统原理图从图 3 ...
