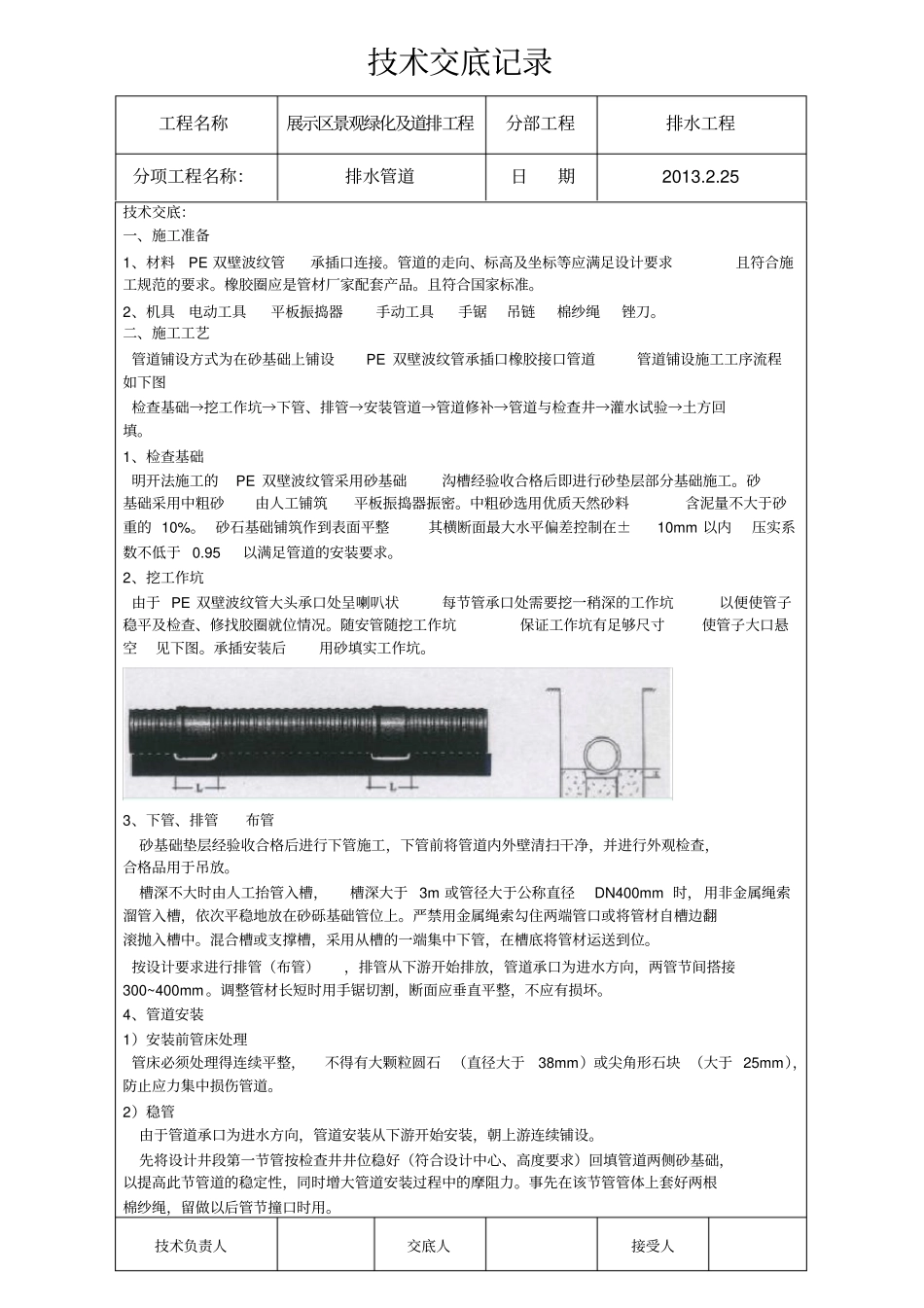

技术交底记录工程名称展示区景观绿化及道排工程分部工程排水工程分项工程名称：排水管道日期2013.2.25 技术交底：一、施工准备1、材料PE 双壁波纹管承插口连接。管道的走向、标高及坐标等应满足设计要求且符合施工规范的要求。橡胶圈应是管材厂家配套产品。且符合国家标准。2、机具电动工具平板振捣器手动工具手锯吊链棉纱绳锉刀。二、施工工艺管道铺设方式为在砂基础上铺设PE 双壁波纹管承插口橡胶接口管道管道铺设施工工序流程如下图检查基础→挖工作坑→下管、排管→安装管道→管道修补→管道与检查井→灌水试验→土方回填。1、检查基础明开法施工的PE 双壁波纹管采用砂基础沟槽经验收合格后即进行砂垫层部分基础施工。砂基础采用中粗砂由人工铺筑平板振捣器振密。中粗砂选用优质天然砂料含泥量不大于砂重的 10%。 砂石基础铺筑作到表面平整其横断面最大水平偏差控制在±10mm 以内压实系数不低于 0.95以满足管道的安装要求。2、挖工作坑由于 PE 双壁波纹管大头承口处呈喇叭状每节管承口处需要挖一稍深的工作坑以便使管子稳平及检查、修找胶圈就位情况。随安管随挖工作坑保证工作坑有足够尺寸使管子大口悬空见下图。承插安装后用砂填实工作坑。3、下管、排管布管砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫干净，并进行外观检查，合格品用于吊放。槽深不大时由人工抬管入槽，槽深大于 3m 或管径大于公称直径DN400mm 时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。按设计要求进行排管（布管），排管从下游开始排放，管道承口为进水方向，两管节间搭接300~400mm。调整管材长短时用手锯切割，断面应垂直平整，不应有损坏。4、管道安装1）安装前管床处理管床必须处理得连续平整，不得有大颗粒圆石 （直径大于38mm）或尖角形石块 （大于 25mm），防止应力集中损伤管道。2）稳管由于管道承口为进水方向，管道安装从下游开始安装，朝上游连续铺设。先将设计井段第一节管按检查井井位稳好（符合设计中心、高度要求）回填管道两侧砂基础，以提高此节管道的稳定性，同时增大管道安装过程中的摩阻力。事先在该节管管体上套好两根棉纱绳，留做以后管节撞口时用。技术负责人交底人接受人技术交底记录工程名称展示区景观绿化及道排工程分部工程排水工程分项工程名称：排水管道日期2013.2....
