排水管道明开槽施工方法VIP免费

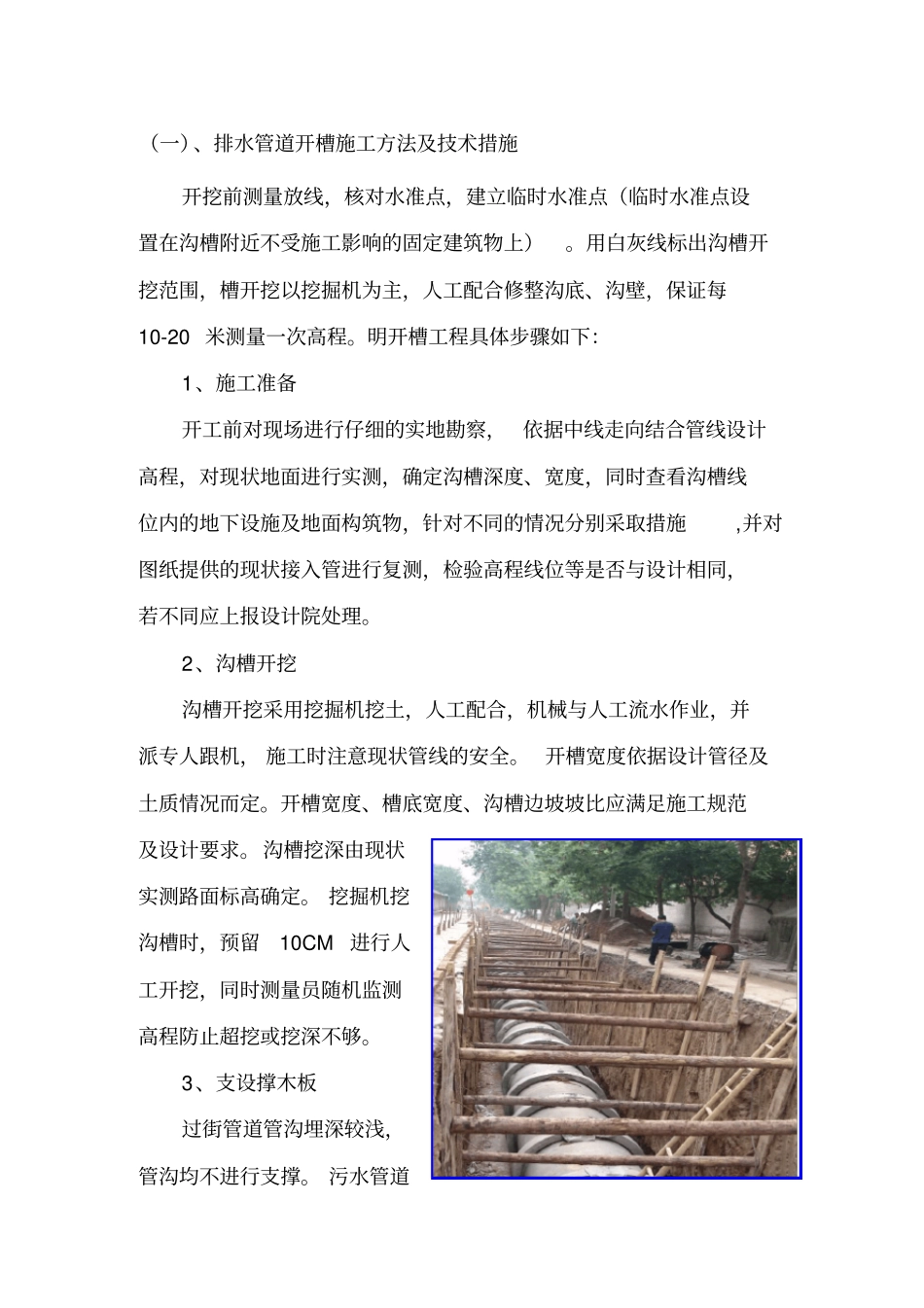

（一）、排水管道开槽施工方法及技术措施开挖前测量放线，核对水准点，建立临时水准点（临时水准点设置在沟槽附近不受施工影响的固定建筑物上）。用白灰线标出沟槽开挖范围，槽开挖以挖掘机为主，人工配合修整沟底、沟壁，保证每10-20 米测量一次高程。明开槽工程具体步骤如下：1、施工准备开工前对现场进行仔细的实地勘察，依据中线走向结合管线设计高程，对现状地面进行实测，确定沟槽深度、宽度，同时查看沟槽线位内的地下设施及地面构筑物，针对不同的情况分别采取措施,并对图纸提供的现状接入管进行复测，检验高程线位等是否与设计相同，若不同应上报设计院处理。2、沟槽开挖沟槽开挖采用挖掘机挖土，人工配合，机械与人工流水作业，并派专人跟机， 施工时注意现状管线的安全。 开槽宽度依据设计管径及土质情况而定。开槽宽度、槽底宽度、沟槽边坡坡比应满足施工规范及设计要求。沟槽挖深由现状实测路面标高确定。 挖掘机挖沟槽时，预留10CM进行人工开挖，同时测量员随机监测高程防止超挖或挖深不够。3、支设撑木板过街管道管沟埋深较浅，管沟均不进行支撑。 污水管道沟槽开挖时根据地质情况随时在安全范围内视土质状况打设疏撑和密撑 ,确保边坡稳定，撑板安装时与沟槽壁紧贴，有空隙时应填实，撑木做到横梁水平， 撑板竖直，连接牢固，横梁与撑板采取钯钉稳固。4、槽基础1）槽底夯实及３ ︰７灰土垫层预留 10CM由人工开挖后，进行整平、夯实。夯实时采用蛙式电夯夯三遍， 保证槽基强度及稳定性符合要求，夯实后使其密实度达95% 以上。槽底高程及中线每侧宽度不小于设计规定。灰土采用厂拌灰土， 需用时及时运至施工现场。 灰土摊铺过程中挂中线分两次摊铺，第一层虚铺厚度为20— 24CM ，第二层虚铺厚度为以第一层的虚铺系数作为参照。每层摊铺整平后， 都用蛙式电夯夯三遍，洒水养生。每层压实度都大于等于95% ，高程及中线每侧宽度符合 CJJ3-90 标准规定。2）混凝土基础垫层部分钢承口管沟槽灰土垫层完成后浇筑混凝土垫层。混凝土采用商品混凝土。按设计要求支设模板， 模板采取挂线控制高程及直顺度。模板表面平整、 光滑，几何尺寸准确、 不漏浆，有足够的强度、 刚度。支模前模板先涂脱模剂， 支模时在模板外侧设立支撑固定，模板安装完毕后对其表面位置、 节点联系及纵横稳定性进行检查，确保模板内尺寸不小于设计规定，模板支设牢固、直顺。浇筑混凝土使用流槽或串筒，防止混凝土发生离析现象。及时养生。3）...
