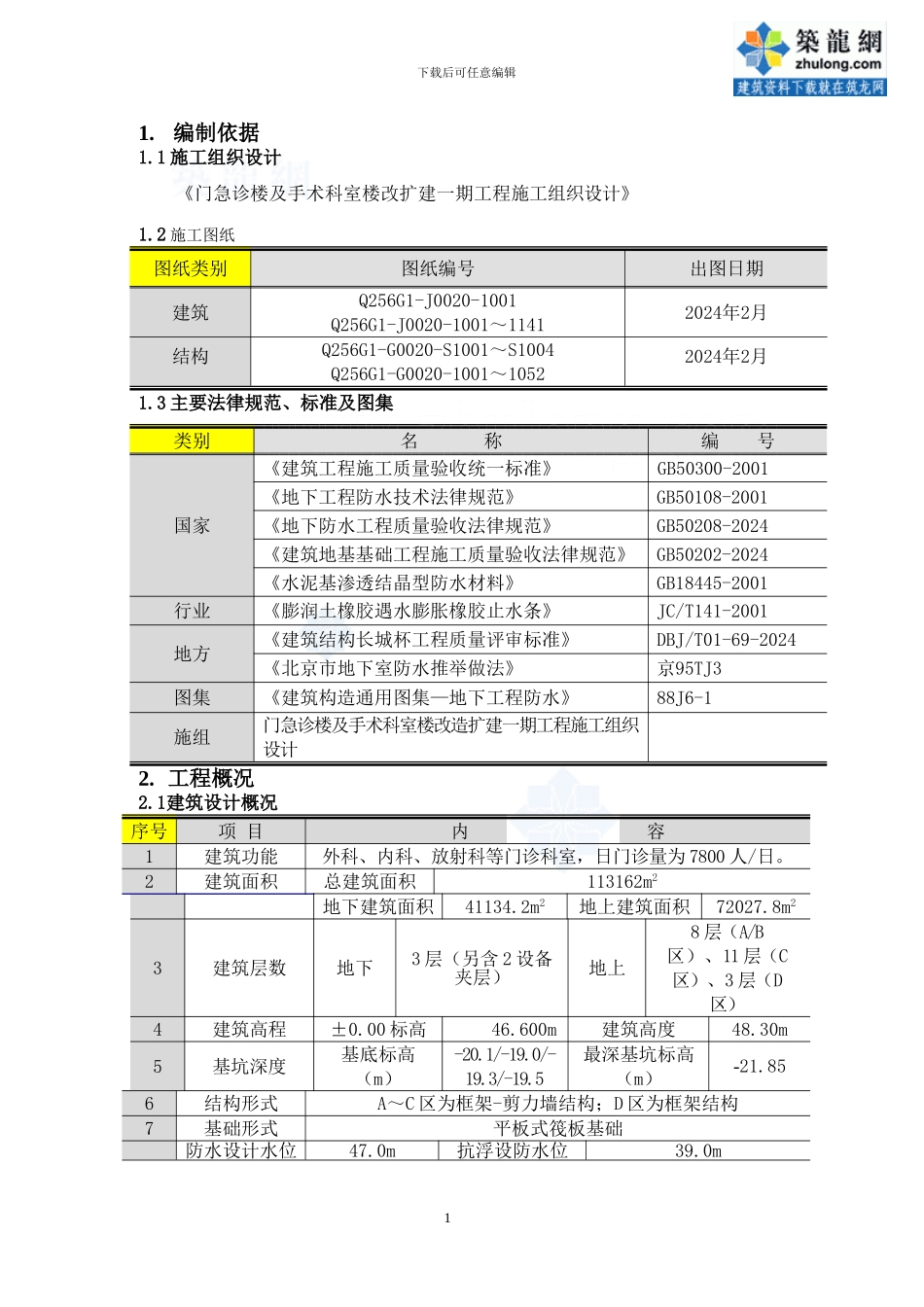

医院门诊楼地下防水工程施工方案-secret_第1页
1/30

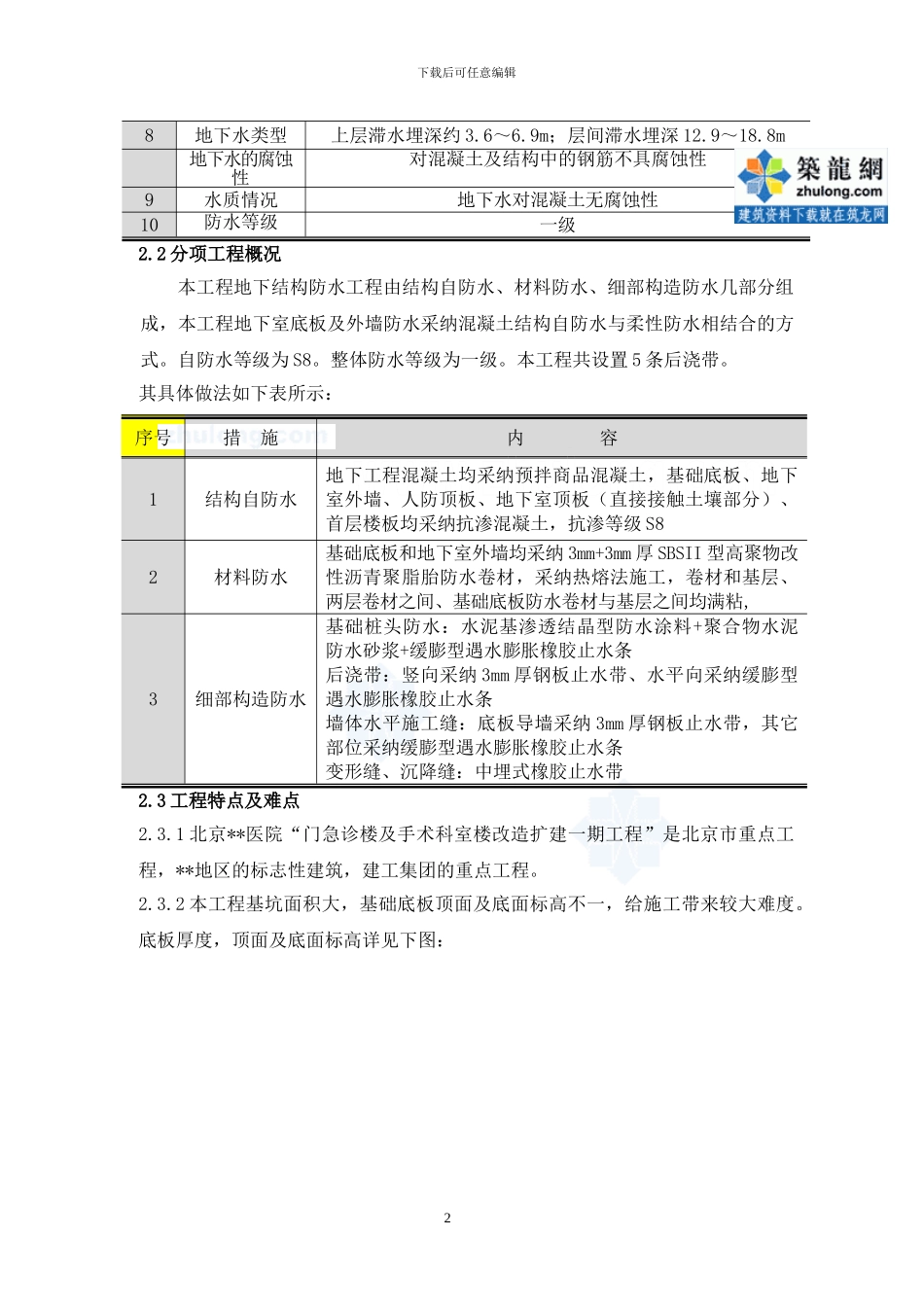

医院门诊楼地下防水工程施工方案-secret_第2页
2/30

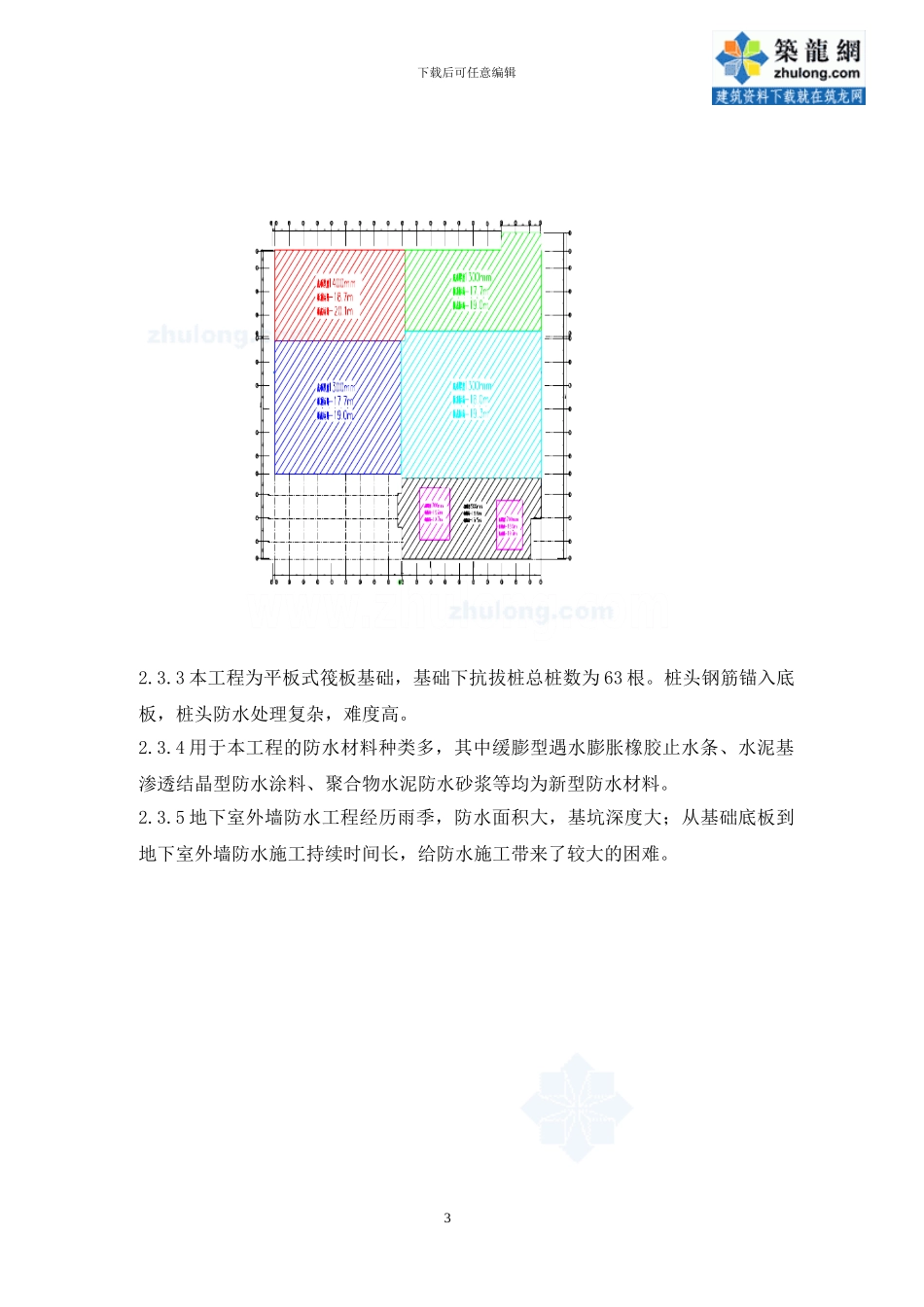

医院门诊楼地下防水工程施工方案-secret_第3页
3/30
下载后可任意编辑1. 编制依据1.1 施工组织设计《门急诊楼及手术科室楼改扩建一期工程施工组织设计》1.2 施工图纸图纸类别图纸编号出图日期建筑Q256G1-J0020-1001Q256G1-J0020-1001~11412024年2月结构Q256G1-G0020-S1001~S1004Q256G1-G0020-1001~10522024年2月1.3 主要法律规范、标准及图集类别名 称编 号国家《建筑工程施工质量验收统一标准》GB50300-2001《地下工程防水技术法律规范》GB50108-2001《地下防水工程质量验收法律规范》GB50208-2024《建筑地基基础工程施工质量验收法律规范》GB50202-2024《水泥基渗透结晶型防水材料》GB18445-2001行业《膨润土橡胶遇水膨胀橡胶止水条》JC/T141-2001地方《建筑结构长城杯工程质量评审标准》DBJ/T01-69-2024《北京市地下室防水推举做法》京95TJ3图集《建筑构造通用图集—地下工程防水》88J6-1施组门急诊楼及手术科室楼改造扩建一期工程施工组织设计2. 工程概况 2.1建筑设计概况序号项 目内 容1建筑功能外科、内科、放射科等门诊科室,日门诊量为 7800 人/日。2建筑面积总建筑面积113162m2地下建筑面积41134.2m2地上建筑面积72027.8m23建筑层数地下3 层(另含 2 设备夹层)地上8 层(A/B区)、11 层(C区)、3 层(D区)4建筑高程±0.00 标高46.600m建筑高度48.30m5基坑深度基底标高(m)-20.1/-19.0/-19.3/-19.5最深基坑标高(m)-21.856结构形式A~C 区为框架-剪力墙结构;D 区为框架结构7基础形式平板式筏板基础防水设计水位47.0m抗浮设防水位39.0m 1下载后可任意编辑8地下水类型上层滞水埋深约 3.6~6.9m;层间滞水埋深 12.9~18.8m地下水的腐蚀性对混凝土及结构中的钢筋不具腐蚀性9水质情况地下水对混凝土无腐蚀性10防水等级一级2.2 分项工程概况本工程地下结构防水工程由结构自防水、材料防水、细部构造防水几部分组成,本工程地下室底板及外墙防水采纳混凝土结构自防水与柔性防水相结合的方式。自防水等级为 S8。整体防水等级为一级。本工程共设置 5 条后浇带。其具体做法如下表所示:序号措 施内 容1结构自防水地下工程混凝土均采纳预拌商品混凝土,基础底板、地下室外墙、人防顶板、地下室顶板(直接接触土壤部分)、首层楼板均采纳抗渗混凝土,抗渗等级 S82材料防水基础底板和地下室外墙均采纳 3mm+3mm 厚 SBSII 型高聚物改性沥青聚脂胎防水卷材,采纳热熔法施工,卷材和基层、两层卷材之间、基础底板防水卷材与基层之间均满粘, 3细部构造防水基础桩...
