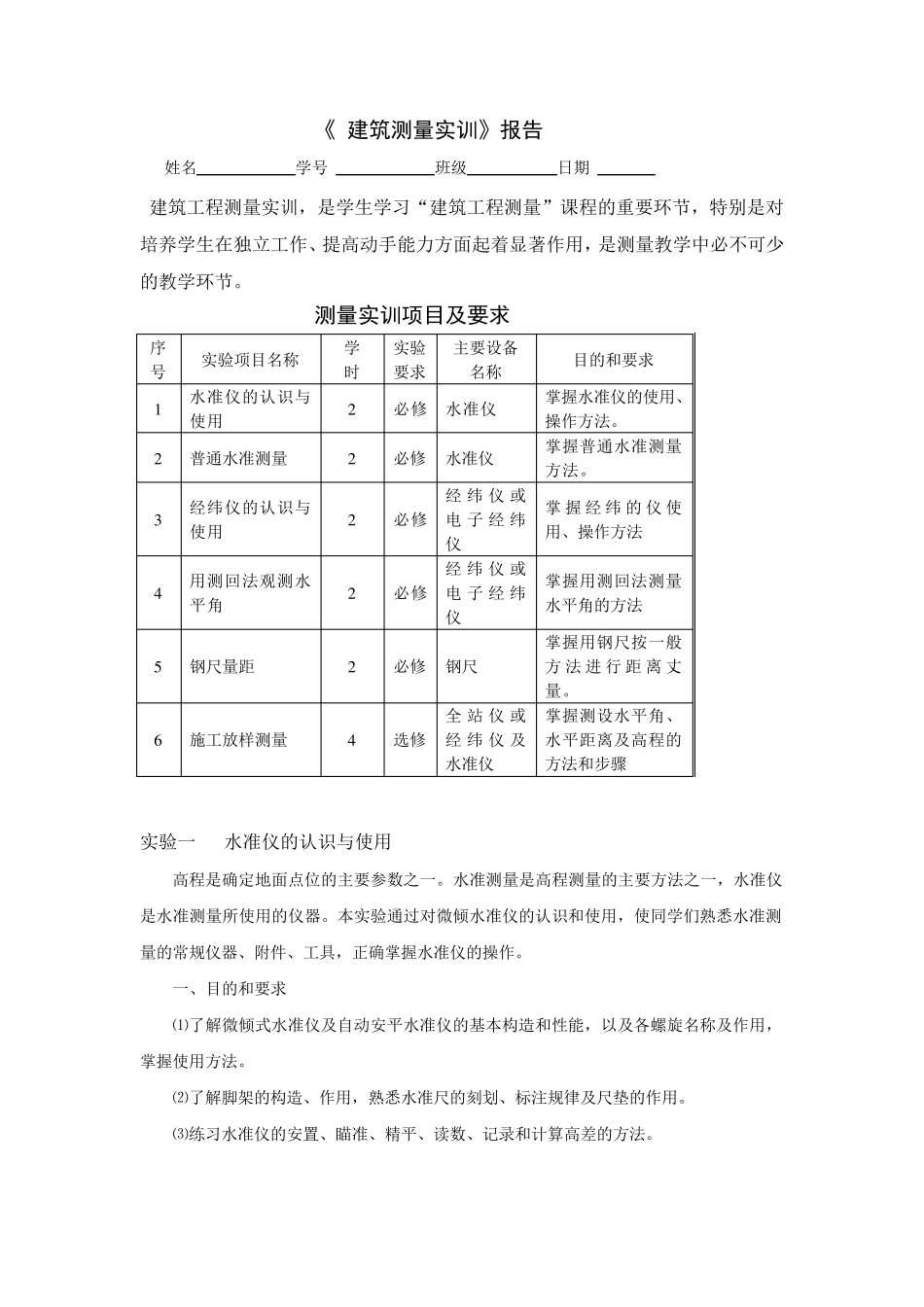

《 建筑测量实训》报告 姓名 学号 班级 日期 建筑工程测量实训，是学生学习“建筑工程测量”课程的重要环节，特别是对培养学生在独立工作、提高动手能力方面起着显著作用，是测量教学中必不可少的教学环节。 测量实训项目及要求 序 号 实验项目名称 学 时 实验要求 主要设备名称 目的和要求 1 水准仪的认识与使用 2 必修 水准仪 掌握水准仪的使用、操作方法。 2 普通水准测量 2 必修 水准仪 掌握普通水准测量方法。 3 经纬仪的认识与使用 2 必修 经 纬 仪 或电 子 经 纬仪 掌 握 经 纬 的 仪 使用、操作方法 4 用测回法观测水平角 2 必修 经 纬 仪 或电 子 经 纬仪 掌握用测回法测量水平角的方法 5 钢尺量距 2 必修 钢尺 掌握用钢尺按一般方 法 进 行 距 离 丈量。 6 施工放样测量 4 选修 全 站 仪 或经 纬 仪 及水准仪 掌握测设水平角、水平距离及高程的方法和步骤 实验一 水准仪的认识与使用 高程是确定地面点位的主要参数之一。水准测量是高程测量的主要方法之一，水准仪是水准测量所使用的仪器。本实验通过对微倾水准仪的认识和使用，使同学们熟悉水准测量的常规仪器、附件、工具，正确掌握水准仪的操作。 一、目的和要求 ⑴了解微倾式水准仪及自动安平水准仪的基本构造和性能，以及各螺旋名称及作用，掌握使用方法。 ⑵了解脚架的构造、作用，熟悉水准尺的刻划、标注规律及尺垫的作用。 ⑶练习水准仪的安置 、瞄 准、精 平、读 数、记 录 和计 算 高差 的方法。 1 二、仪器和工具 ⑴每组微倾式水准仪1 台、脚架 1 个、水准尺 2 根、尺垫 2 个、记录纸若干。 ⑵自备：2H 铅笔、草稿纸。 三、方法步骤 ⑴仪器介绍。指导教师现场通过演示讲解水准仪的构造、安置及使用方法；水准尺的刻划、标注规律及读数方法。 ⑵选择场地架设仪器。从仪器箱中取水准仪时，注意仪器装箱位置，以便用后装箱。 ⑶认识仪器。对照实物正确说出仪器的组成部分，各螺旋的名称及作用。 ⑷粗整平。先用双手按相对(或相反)方向旋转一对脚螺旋，观察圆水准器气泡移动方向与左手拇指运动方向之间运行规律，再用左手旋转第三个脚螺旋，经过反复调整使圆水准器气泡居中。 ⑸瞄准。先将望远镜对准明亮背景，旋转目镜调焦螺旋，使十字丝清晰；再用望远镜瞄准器照准竖立 于 测 点 的水准尺，旋转对光 螺旋进 行对光 ；最 后旋转微动螺旋，使十字丝...
