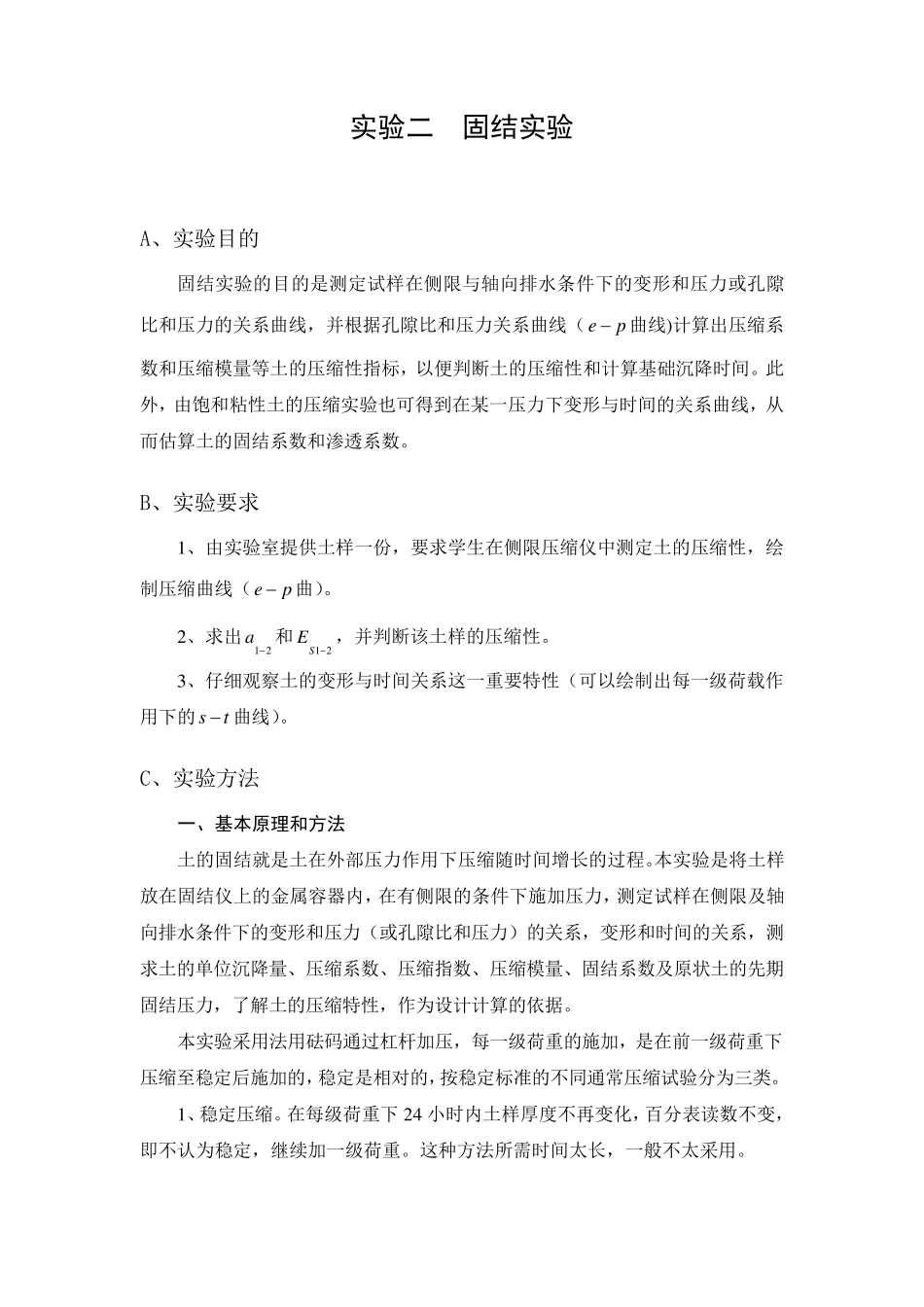

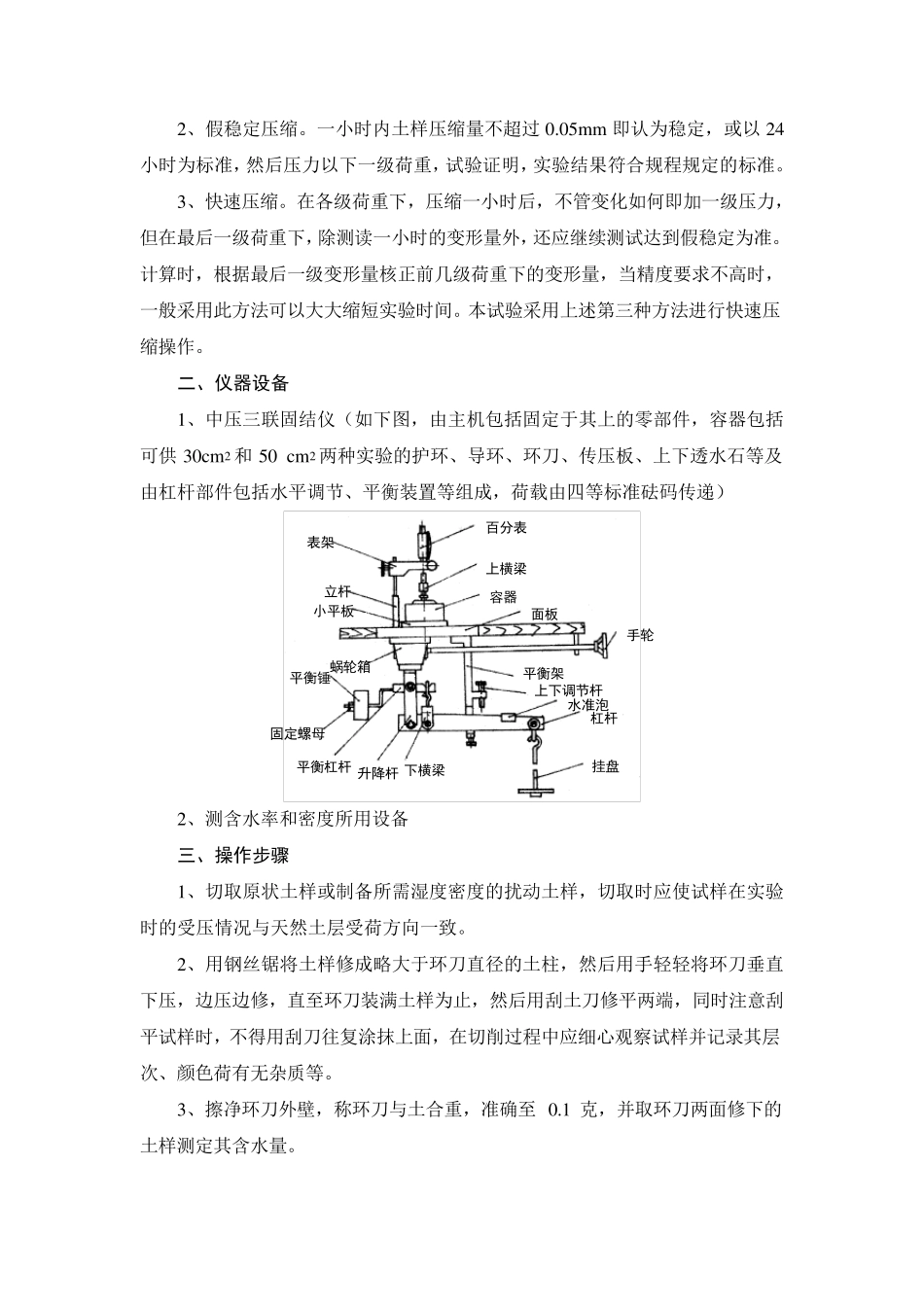

实验二 固结实验 A、实验目的 固结实验的目的是测定试样在侧限与轴向排水条件下的变形和压力或孔隙比和压力的关系曲线，并根据孔隙比和压力关系曲线（pe 曲线)计算出压缩系数和压缩模量等土的压缩性指标，以便判断土的压缩性和计算基础沉降时间。此外，由饱和粘性土的压缩实验也可得到在某一压力下变形与时间的关系曲线，从而估算土的固结系数和渗透系数。 B、实验要求 1 、由实验室提供土样一份，要求学生在侧限压缩仪中测定土的压缩性，绘制压缩曲线（pe 曲）。 2 、求出21a和21SE，并判断该土样的压缩性。 3 、仔细观察土的变形与时间关系这一重要特性（可以绘制出每一级荷载作用下的ts  曲线）。 C、实验方法 一、基本原理和方法 土的固结就是土在外部压力作用下压缩随时间增长的过程。本实验是将土样放在固结仪上的金属容器内，在有侧限的条件下施加压力，测定试样在侧限及轴向排水条件下的变形和压力（或孔隙比和压力）的关系，变形和时间的关系，测求土的单位沉降量、压缩系数、压缩指数、压缩模量、固结系数及原状土的先期固结压力，了解土的压缩特性，作为设计计算的依据。 本实验采用法用砝码通过杠杆加压，每一级荷重的施加，是在前一级荷重下压缩至稳定后施加的，稳定是相对的，按稳定标准的不同通常压缩试验分为三类。 1 、稳定压缩。在每级荷重下 2 4 小 时内土样厚 度 不再 变化 ，百 分表 读 数不变，即 不认 为稳定，继 续 加一级荷重。这种 方法所 需 时间太 长，一般 不太 采用。 2、假稳定压缩。一小时内土样压缩量不超过 0.05m m 即认为稳定，或以 24小时为标准，然后压力以下一级荷重，试验证明，实验结果符合规程规定的标准。 3、快速压缩。在各级荷重下，压缩一小时后，不管变化如何即加一级压力，但在最后一级荷重下，除测读一小时的变形量外，还应继续测试达到假稳定为准。计算时，根据最后一级变形量核正前几级荷重下的变形量，当精度要求不高时，一般采用此方法可以大大缩短实验时间。本试验采用上述第三种方法进行快速压缩操作。 二、仪器设备 1、中压三联固结仪（如下图，由主机包括固定于其上的零部件，容器包括可供 30cm 2 和 50 cm 2 两种实验的护环、导环、环刀、传压板、上下透水石等及由杠杆部件包括水平调节、平衡装置等组成，荷载由四等标准砝码传递） 2、测含水率和密度所用设备 三、操作步骤 1、切取原状土样或制备所需湿度密度的...
