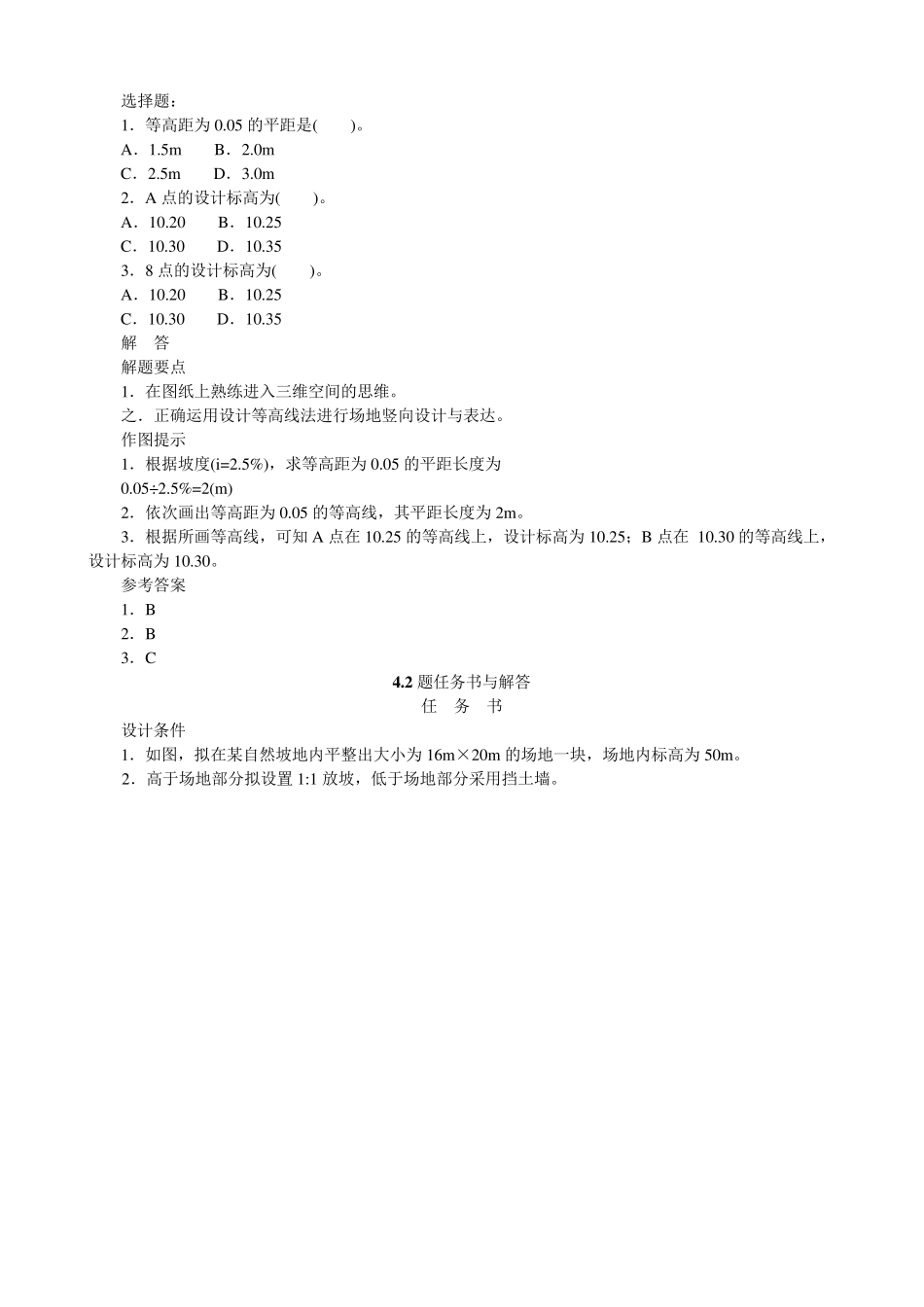

4 场地地形设计 4 .1 题任务书与解答 任 务 书 设计条件 已知某场地的标高为10.05，平面尺寸 28m ×24m ，西南角缺一块 6m ×6m ，呈 L 形的平面。图中设有 A 点、B 点。 任务要求 1．按等高距0.05，坡度2.5%，设计成一台地。 2．按要求绘制等高线。 3．注明主要等高线间距离尺寸并标明A 点、B 点的设计标高。 选择题： 1．等高距为0.05 的平距是( )。 A．1.5m B．2.0m C．2.5m D．3.0m 2．A 点的设计标高为( )。 A．10.20 B．10.25 C．10.30 D．10.35 3．8 点的设计标高为( )。 A．10.20 B．10.25 C．10.30 D．10.35 解 答 解题要点 1．在图纸上熟练进入三维空间的思维。 之．正确运用设计等高线法进行场地竖向设计与表达。 作图提示 1．根据坡度(i=2.5%)，求等高距为0.05 的平距长度为 0.05÷2.5%=2(m) 2．依次画出等高距为0.05 的等高线，其平距长度为2m。 3．根据所画等高线，可知A 点在10.25 的等高线上，设计标高为10.25；B 点在 10.30 的等高线上，设计标高为10.30。 参考答案 1．B 2．B 3．C 4 .2 题任务书与解答 任 务 书 设计条件 1．如图，拟在某自然坡地内平整出大小为16m×20m 的场地一块，场地内标高为50m。 2．高于场地部分拟设置 1:1 放坡，低于场地部分采用挡土墙。 任务要求 绘出放坡的位置和挡土墙的位置。 选择题 1．A 点南北向放坡距离为( )m。 A．2 B．4 C．6 D．8 2．A 点东西向放坡距离为( )m 。 A．2 B．4 C．6 D．8 3．挡土墙共( )m 长。 A．26 B．28 C．34 D．36 解 答 解题要点 1．掌握场地护坡的概念。 2．掌握填方、挖方及挡土墙概念。 作图提示 1．由于护坡1:1，所以A 点沿垂直(竖向)方向至58m 等高线的距离为58-50=8m 。同理求出其他各等高线上1:1 处点，连接绘制护坡线。 2．从场地零点开始沿低于场地部分均为挡土墙。 参考答案 1．D 2．B 3．C 4 .3 题任务书与解答 任 务 书 设计条件 1．下页图为一城市广场和城市道路关系图，道路路面宽24m，广场120m×45m 。 2．广场坡度为1%，道路横坡坡度为 2.5%，纵坡坡度为1%。 3．广场C、D、E 点的高程分别为85.00、85.00、85.60。 任务要求 1．要求沿路面纵坡方向绘出路面等高线，等高线高差为0.15m。 2．绘出广场等高线， 等高线高差为 0.15m，并与路面等高线连接。 3．标出A、B、G 点的标高。 4．标出通过A 点的...
