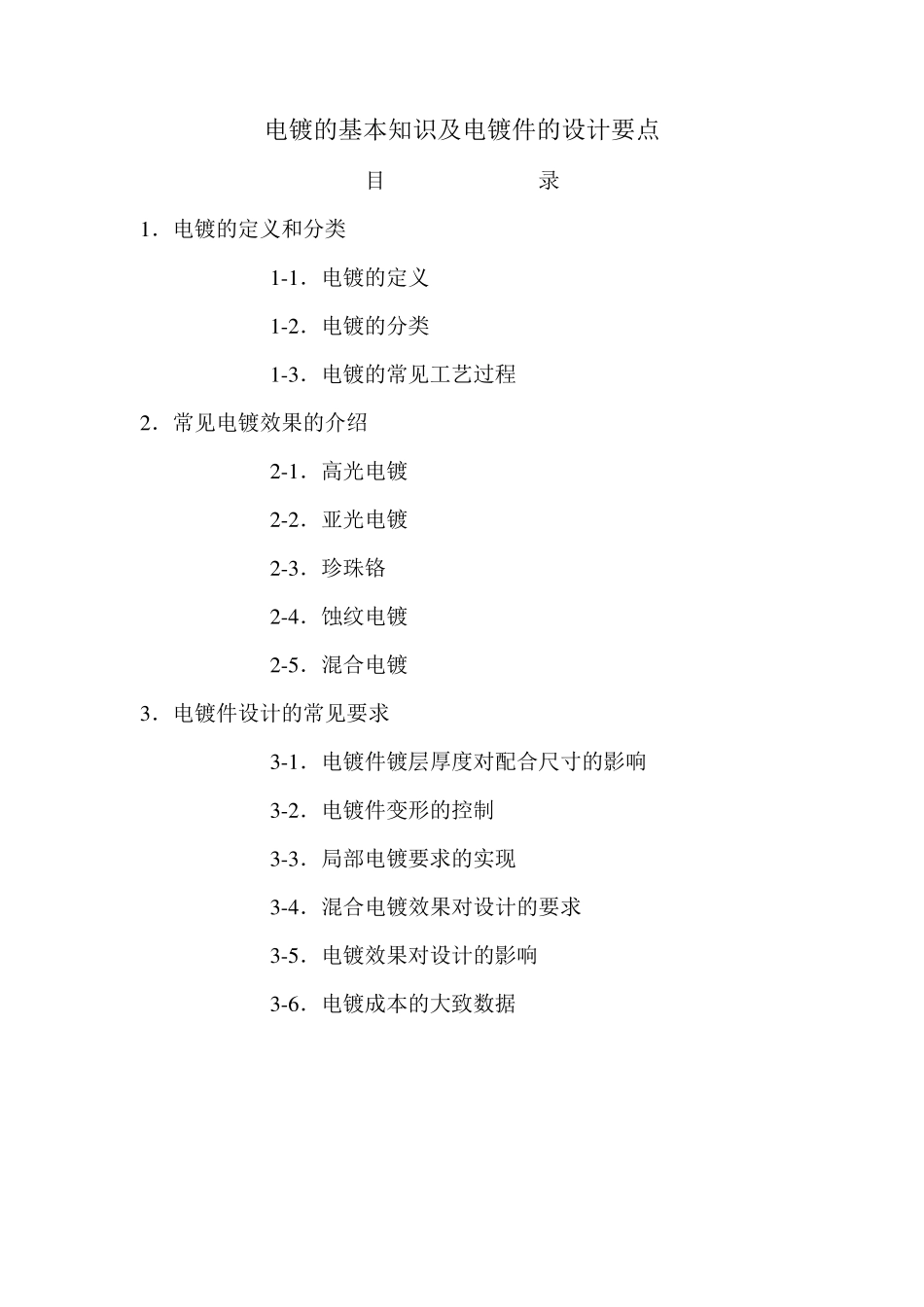

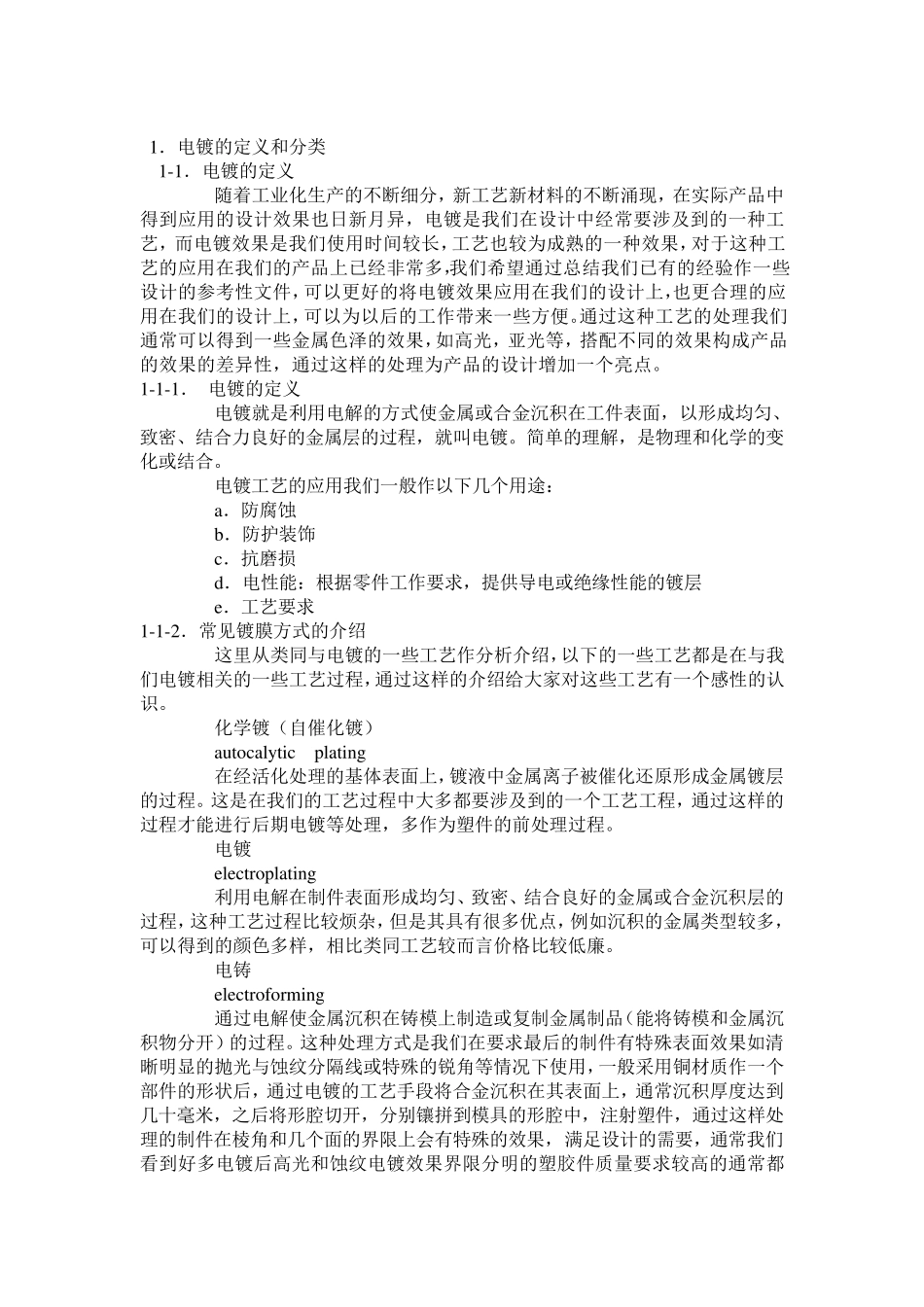

电镀的基本知识及电镀件的设计要点 目 录 1 .电镀的定义和分类 1 -1 .电镀的定义 1 -2 .电镀的分类 1 -3 .电镀的常见工艺过程 2 .常见电镀效果的介绍 2 -1 .高光电镀 2 -2 .亚光电镀 2 -3 .珍珠铬 2 -4 .蚀纹电镀 2 -5 .混合电镀 3 .电镀件设计的常见要求 3 -1 .电镀件镀层厚度对配合尺寸的影响 3 -2 .电镀件变形的控制 3 -3 .局部电镀要求的实现 3 -4 .混合电镀效果对设计的要求 3 -5 .电镀效果对设计的影响 3 -6 .电镀成本的大致数据 1.电镀的定义和分类 1-1.电镀的定义 随着工业化生产的不断细分,新工艺新材料的不断涌现,在实际产品中得到应用的设计效果也日新月异,电镀是我们在设计中经常要涉及到的一种工艺,而电镀效果是我们使用时间较长,工艺也较为成熟的一种效果,对于这种工艺的应用在我们的产品上已经非常多,我们希望通过总结我们已有的经验作一些设计的参考性文件,可以更好的将电镀效果应用在我们的设计上,也更合理的应用在我们的设计上,可以为以后的工作带来一些方便。通过这种工艺的处理我们通常可以得到一些金属色泽的效果,如高光,亚光等,搭配不同的效果构成产品的效果的差异性,通过这样的处理为产品的设计增加一个亮点。 1-1-1. 电镀的定义 电镀就是利用电解的方式使金属或合金沉积在工件表面,以形成均匀、致密、结合力良好的金属层的过程,就叫电镀。简单的理解,是物理和化学的变化或结合。 电镀工艺的应用我们一般作以下几个用途: a.防腐蚀 b.防护装饰 c.抗磨损 d.电性能:根据零件工作要求,提供导电或绝缘性能的镀层 e.工艺要求 1-1-2.常见镀膜方式的介绍 这里从类同与电镀的一些工艺作分析介绍,以下的一些工艺都是在与我们电镀相关的一些工艺过程,通过这样的介绍给大家对这些工艺有一个感性的认识。 化学镀(自催化镀) au tocaly tic plating 在经活化处理的基体表面上,镀液中金属离子被催化还原形成金属镀层的过程。这是在我们的工艺过程中大多都要涉及到的一个工艺工程,通过这样的过程才能进行后期电镀等处理,多作为塑件的前处理过程。 电镀 electroplating 利用电解在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程,这种工艺过程比较烦杂,但是其具有很多优点,例如沉积的金属类型较多,可以得到的颜色多样,相比类同工艺较而言价格比较低廉。 电铸 electroforming 通过电解使...
