塑料制品检验标准(修改版)VIP专享VIP免费

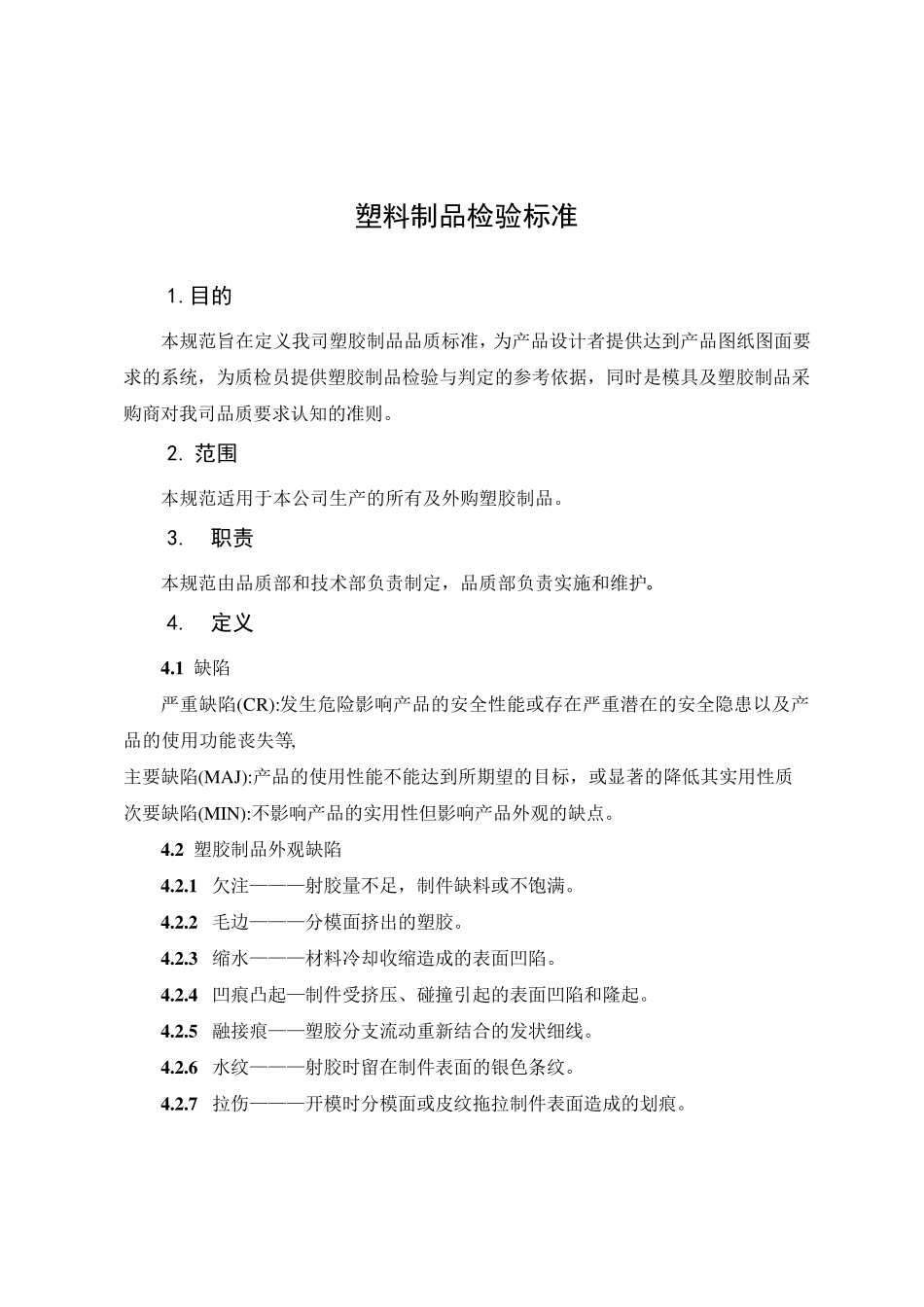

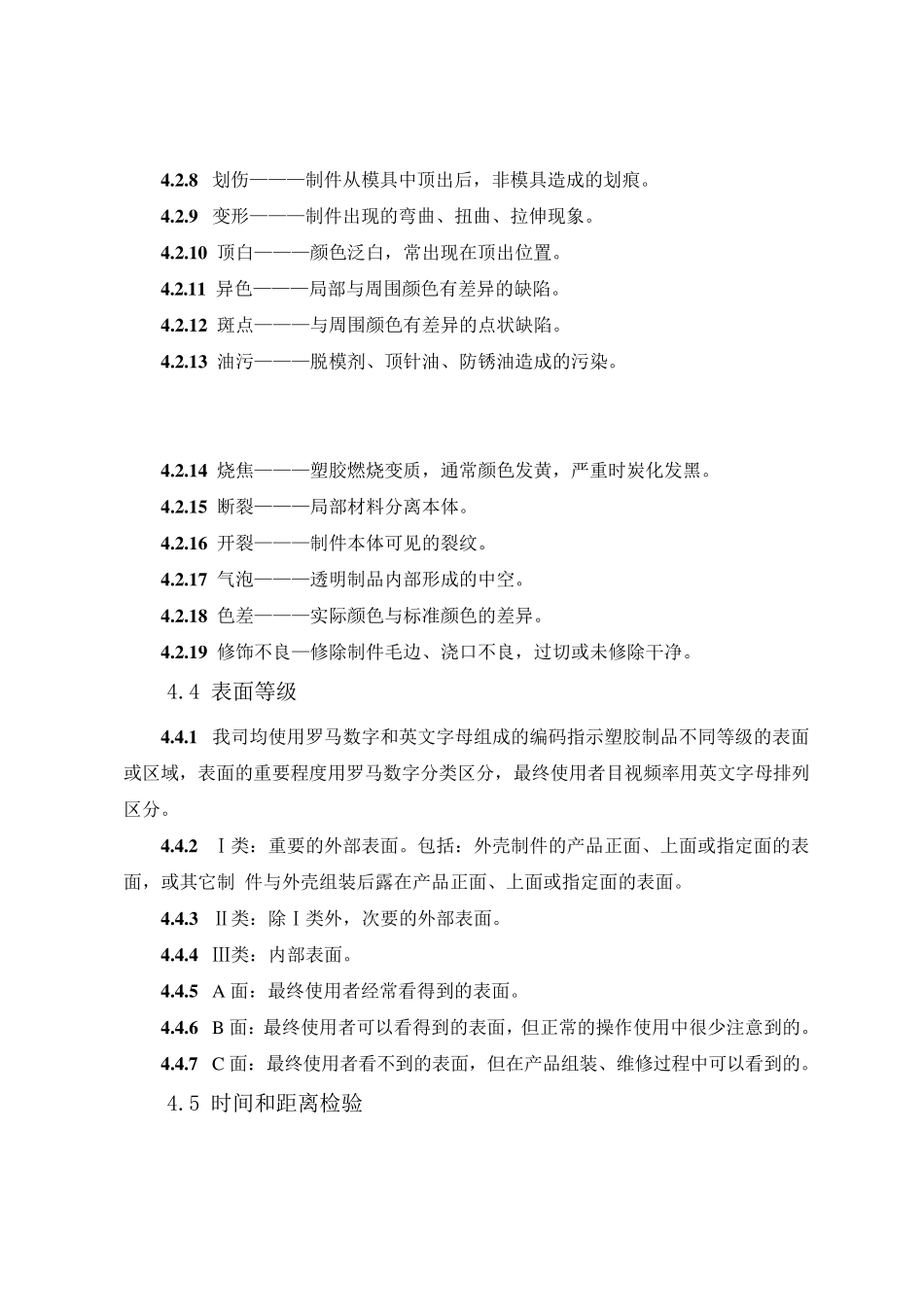

塑料制品检验标准 1.目的 本规范旨在定义我司塑胶制品品质标准，为产品设计者提供达到产品图纸图面要求的系统，为质检员提供塑胶制品检验与判定的参考依据，同时是模具及塑胶制品采购商对我司品质要求认知的准则。 2. 范围 本规范适用于本公司生产的所有及外购塑胶制品。 3. 职责 本规范由品质部和技术部负责制定，品质部负责实施和维护。 4. 定义 4 .1 缺陷 严重缺陷(CR):发生危险影响产品的安全性能或存在严重潜在的安全隐患以及产品的使用功能丧失等, 主要缺陷(MAJ):产品的使用性能不能达到所期望的目标，或显著的降低其实用性质 次要缺陷(MIN):不影响产品的实用性但影响产品外观的缺点。 4 .2 塑胶制品外观缺陷 4 .2 .1 欠注———射胶量不足，制件缺料或不饱满。 4 .2 .2 毛边———分模面挤出的塑胶。 4 .2 .3 缩水———材料冷却收缩造成的表面凹陷。 4 .2 .4 凹痕凸起—制件受挤压、碰撞引起的表面凹陷和隆起。 4 .2 .5 融接痕——塑胶分支流动重新结合的发状细线。 4 .2 .6 水纹———射胶时留在制件表面的银色条纹。 4 .2 .7 拉伤———开模时分模面或皮纹拖拉制件表面造成的划痕。 4 .2 .8 划伤———制件从模具中顶出后，非模具造成的划痕。 4 .2 .9 变形———制件出现的弯曲、扭曲、拉伸现象。 4 .2 .1 0 顶白———颜色泛白，常出现在顶出位置。 4 .2 .1 1 异色———局部与周围颜色有差异的缺陷。 4 .2 .1 2 斑点———与周围颜色有差异的点状缺陷。 4 .2 .1 3 油污———脱模剂、顶针油、防锈油造成的污染。 4 .2 .1 4 烧焦———塑胶燃烧变质，通常颜色发黄，严重时炭化发黑。 4 .2 .1 5 断裂———局部材料分离本体。 4 .2 .1 6 开裂———制件本体可见的裂纹。 4 .2 .1 7 气泡———透明制品内部形成的中空。 4 .2 .1 8 色差———实际颜色与标准颜色的差异。 4 .2 .1 9 修饰不良—修除制件毛边、浇口不良，过切或未修除干净。 4.4 表面等级 4 .4 .1 我司均使用罗马数字和英文字母组成的编码指示塑胶制品不同等级的表面或区域，表面的重要程度用罗马数字分类区分，最终使用者目视频率用英文字母排列区分。 4 .4 .2 Ⅰ类：重要的外部表面。包括：外壳制件的产品正面、上面或指定面的表面，或其它制 件与外壳组装后露在产品正面、上面或指定面的表面。 4 .4 .3 Ⅱ类：除Ⅰ类外，次要的外部表面。 4...
