塑料盆模具设计说明书(高分子专业)VIP免费

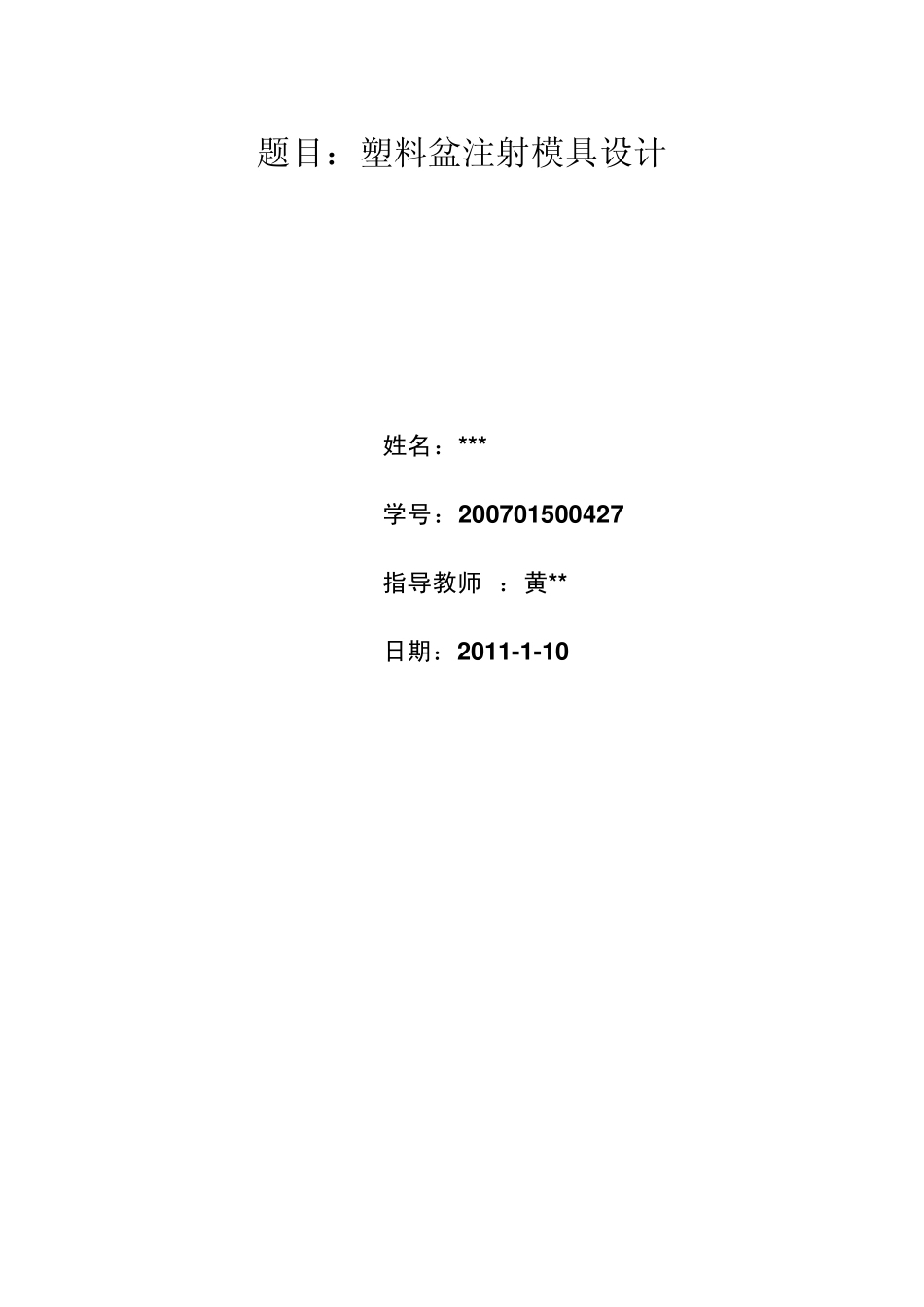

塑料盆模具设计说明书(高分子专业)_第1页
1/15

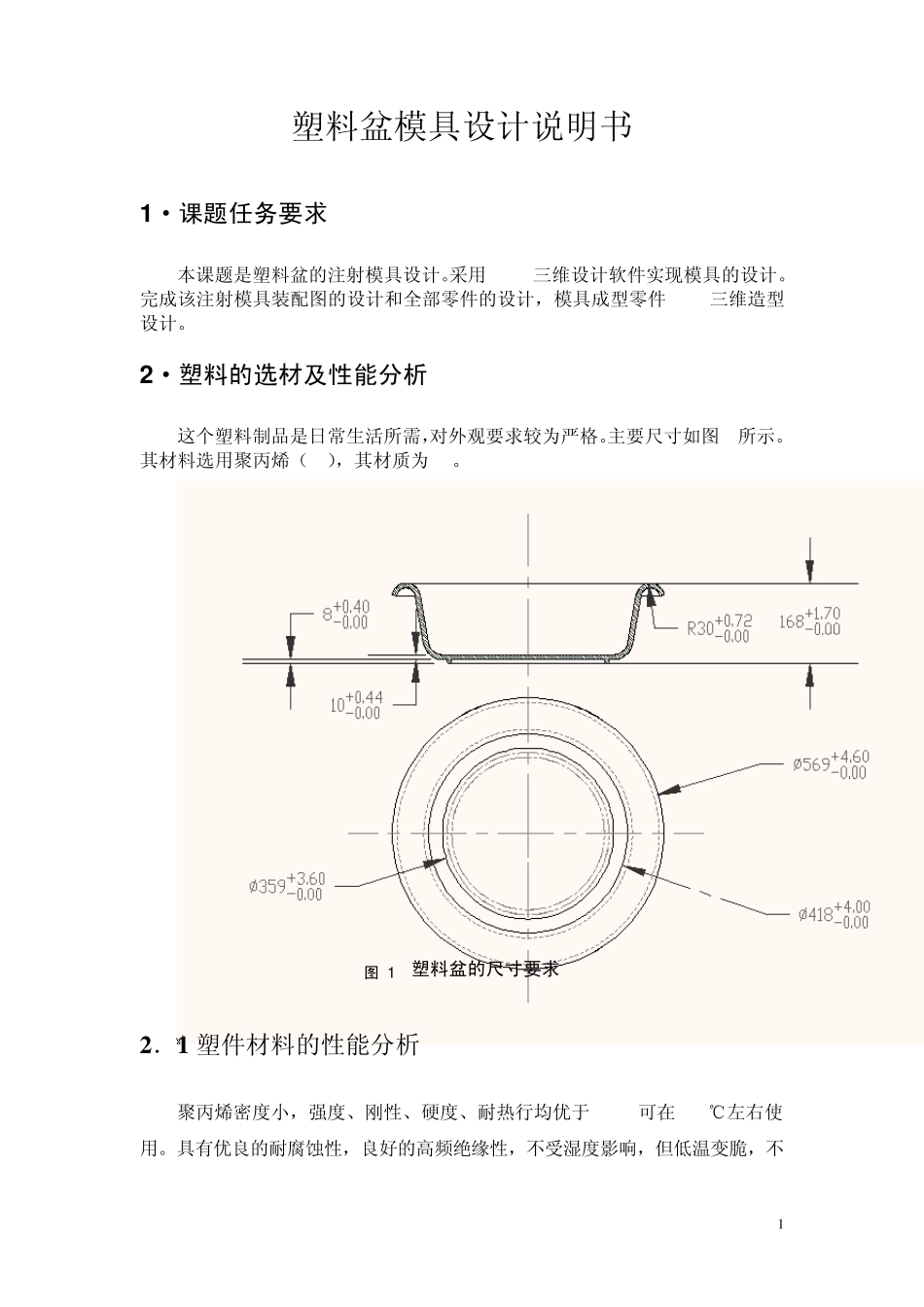

塑料盆模具设计说明书(高分子专业)_第2页
2/15

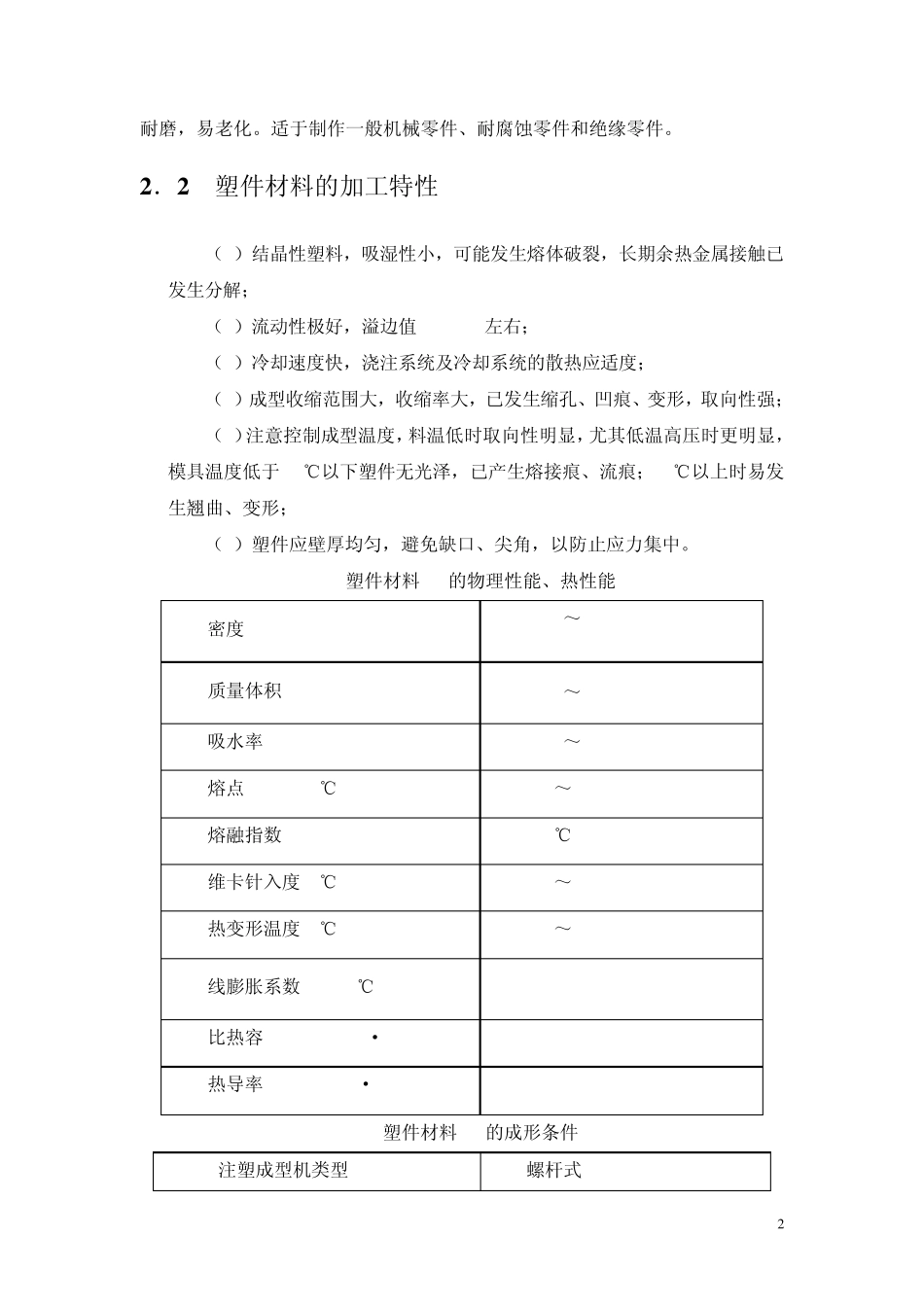

塑料盆模具设计说明书(高分子专业)_第3页
3/15
题目:塑料盆注射模具设计 姓名 :*** 学号 :2 0 0 7 0 1 5 0 0 4 2 7 指导教师 :黄** 日期:2 0 1 1 -1 -1 0 1 塑料盆模具设计说明书 1 ·课题任务要求 本课题是塑料盆的注射模具设计。采用proe三维设计软件实现模具的设计。完成该注射模具装配图的设计和全部零件的设计,模具成型零件proe三维造型设计。 2 ·塑料的选材及性能分析 这个塑料制品是日常生活所需,对外观要求较为严格。主要尺寸如图1所示。其材料选用聚丙烯(PP),其材质为PP。 图 1 塑料盆的尺寸要求 2 .1 塑件材料的性能分析 聚丙烯密度小,强度、刚性、硬度、耐热行均优于HDPE,可在100℃左右使用。具有优良的耐腐蚀性,良好的高频绝缘性,不受湿度影响,但低温变脆,不 2 耐磨,易老化。适于制作一般机械零件、耐腐蚀零件和绝缘零件。 2 .2 塑件材料的加工特性 (1)结晶性塑料,吸湿性小,可能发生熔体破裂,长期余热金属接触已发生分解; (2)流动性极好,溢边值 0.03mm左右; (3)冷却速度快,浇注系统及冷却系统的散热应适度; (4)成型收缩范围大,收缩率大,已发生缩孔、凹痕、变形,取向性强; (5)注意控制成型温度,料温低时取向性明显,尤其低温高压时更明显,模具温度低于 50℃以下塑件无光泽,已产生熔接痕、流痕;90℃以上时易发生翘曲、变形; (6)塑件应壁厚均匀,避免缺口、尖角,以防止应力集中。 塑件材料 PP的物理性能、热性能 密度 g/cm3 0.90~0.91 质量体积 cm3/g 1.10~1.11 吸水率 24h 0.01~0.03 熔点 ℃ 170~176 熔融指数 g/10min 230℃ 维卡针入度 ℃ 140~150 热变形温度 ℃ 102~115 线膨胀系数 10-5℃ 9.8 比热容 J/(kg·K) 1930 热导率 W/(m·K) 0.126 塑件材料 PP的成形条件 注塑成型机类型 螺杆式 3 密度 g/cm3 0.90~0.91 计算收缩率 % 1.0~2.5 预热 温度 ℃ 80~100 时间 h 1~2 料筒温度 ℃ 后段 160~180 中段 180~200 前段 200~220 模具温度 ℃ 80~90 注塑压力 MPa 70~140 成形时间 s 注塑时间 20~60 高压时间 0~3 冷却时间 20~90 总周期 50~160 螺杆转速 r/min 48 后处理 方法 -- 温度 ℃ -- 时间 h -- 3 模具详细设计 3 .1 注射机的选取 注射机的选取是至关重要的,因为注射机的众多参数需要和模具的相互匹配,否则无法正常使用,这也是我们选择注射机的重要依...
