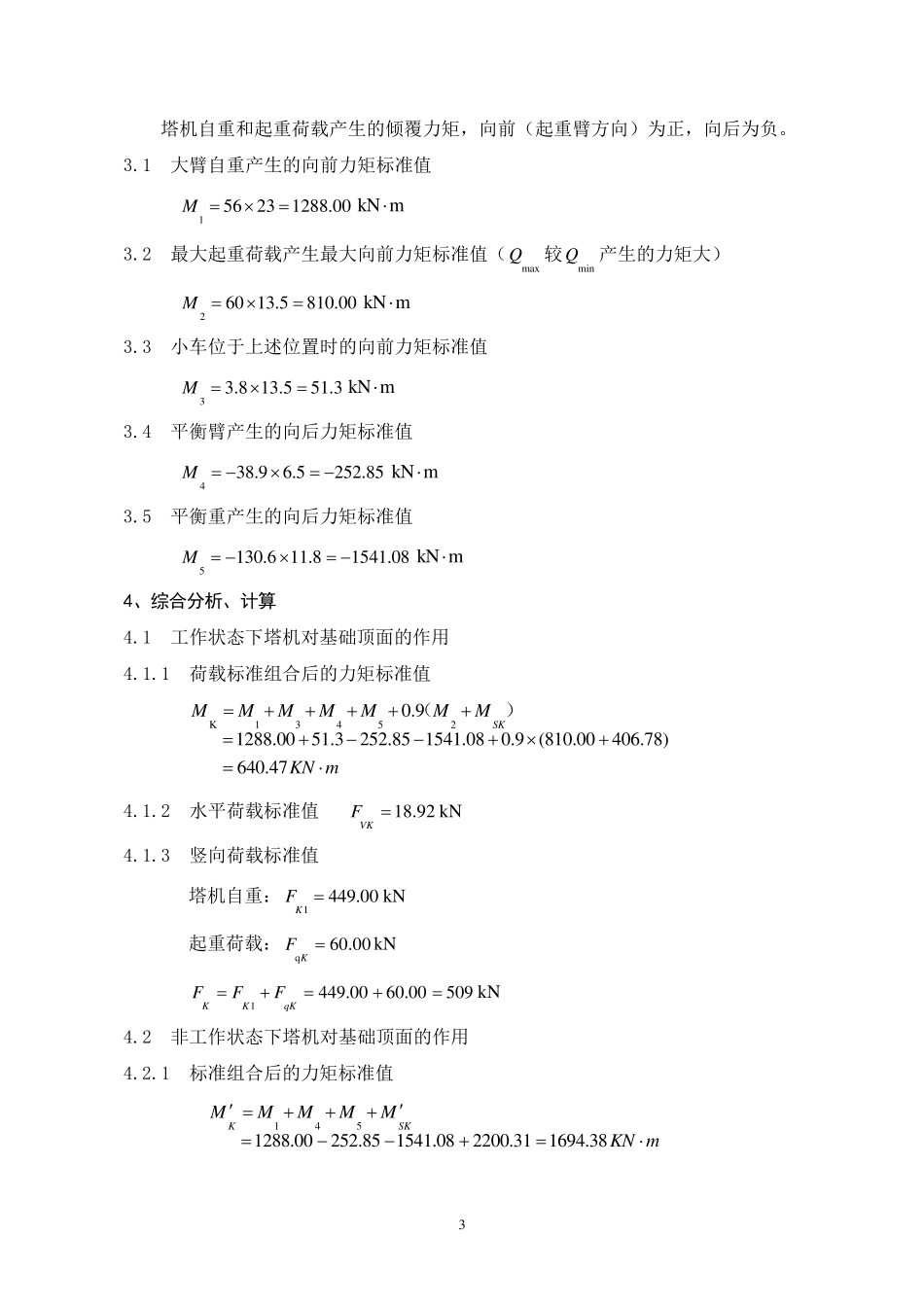

1 塔式起重机QTZ80 基础荷载及附着杆荷载内力计算 一、编制依据 1、《建筑结构荷载规范》GB50009-2001（2006 年版）。 2、《钢结构设计规范》GB50017-2003。 3、《高耸结构设计规范》GB50135-2006。 4、《塔式起重机设计规范》GB/T13752-92。 5、《建筑机械使用安全技术规程》JGJ33-2001。 6、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009。 7、《QTZ80（ZJ5710）塔式起重机使用说明书》浙江建机集团。 二、QTZ80 塔机基础荷载计算 H0=40mRG3=RG4=RQmax=RG1=RQmin= 57mQmin=10kNQmax=60kN23m13.5m11.8m6.5mG4=130.6kNG3=38.9kNG2=3.8kNG1=56kNG0=220kN图 1、QTZ80 塔机竖向荷载简图 塔机处于独立状态（无附墙）时，其受力为最不利状态，因此取塔机独立计算高度 43m 时进行分析，分工作状态和非工作状态两种工况分别进行荷载组合。按浙江省建设机械集团有限公司生产的 QTZ80（ZJ5710）进行荷载分析，塔身为方钢管杆件的桁架结构，现场地面粗糙度类别为 B 类。塔机型号为 QTZ80，最大起重量 6T， 2 最大起重力矩81T·m，最大吊物幅度 57m。根据《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009 规定，计算塔机在工作状态和非工作状态下传递到基础顶面的荷载。非工作状态下的基本风压取 1.0kN/m2。 1、塔机自重和起重荷载 1.1 塔机自重标准值 1449.00KFkN 1.2 起重荷载标准值 q60.00KFkN 2、风荷载计算 2.1 工作状态下塔机对角线方向所受风荷载标准值计算 2.1.1 塔机所受风均布线荷载标准值（0.20O 2kN/m ） 00.8/SKzSZOqbH H     0.8 1.2 1.59 1.95 1.32 0.20 0.35 1.60.44kN/m 2.1.2 塔机所受风荷载水平合力标准值 0.444318.92VKSKFqHkN 2.1.3 基础顶面风荷载产生的力矩标准值 0.50.5 18.9243406.78SKVKMFHkN m 2.2 非工作状态下塔机对角线方向所受风荷载标准值计算 2.2.1 塔机所受风线荷载标准值（1.0O 2kN/m ） 0.8/SKzSZOqbH H     0.8 1.2 1.716 1.95 1.32 1.0 0.35 1.62.38kN/m 2.2.2 塔机所受风荷载水平合力标准值 2.3843102.34VKSKFqHkN 2.2.3 基础顶面风荷载产生的力矩标准值 0.50.5 102.34432200.31SKVKMFHkN m 3、塔机的倾覆力矩 3 塔机自重和起重荷载产生的倾覆力矩，向前（...
