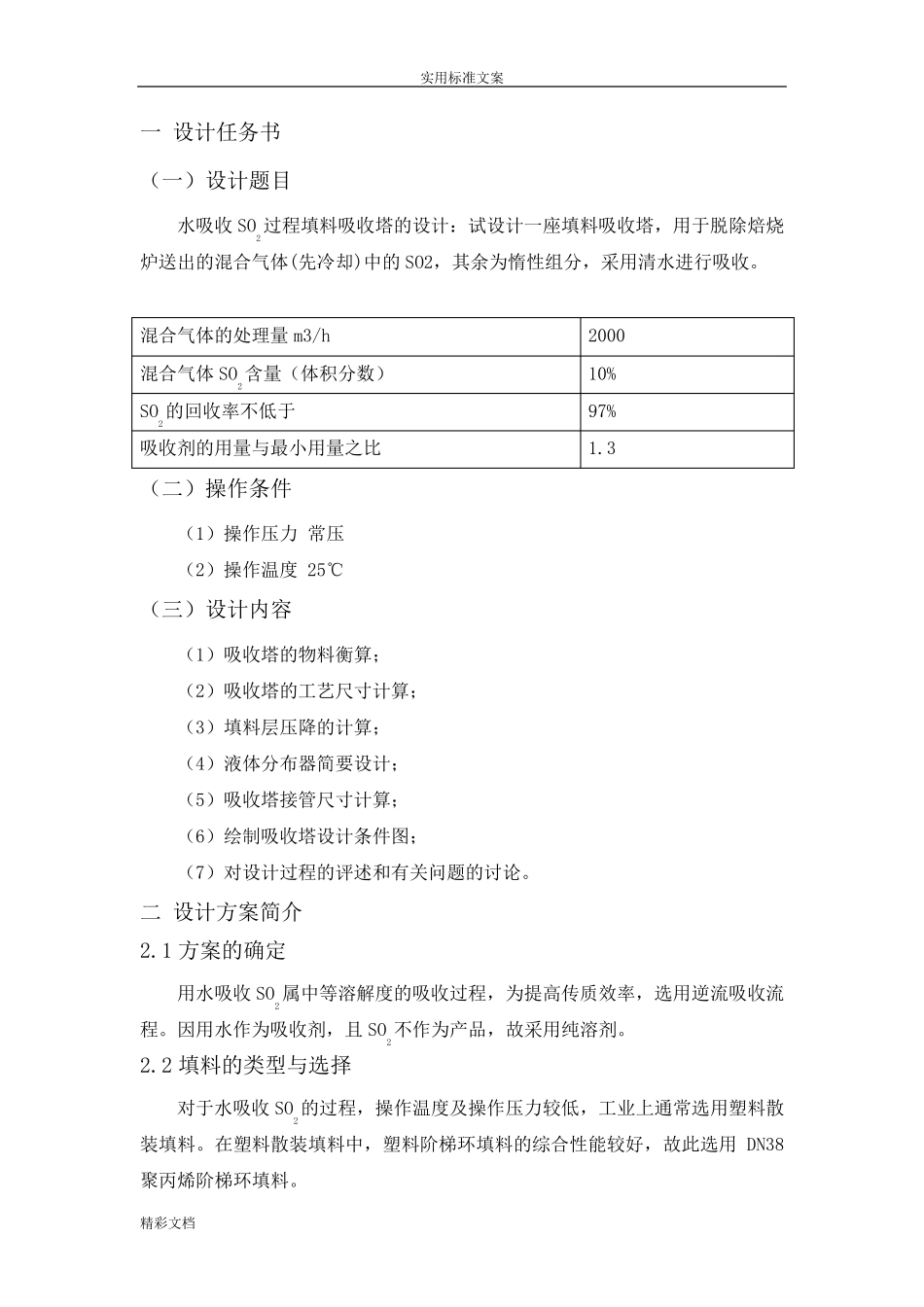

实用标准文案 精彩文档 一 设计任务书 (一)设计题目 水吸收SO2过程填料吸收塔的设计:试设计一座填料吸收塔,用于脱除焙烧炉送出的混合气体(先冷却)中的SO2,其余为惰性组分,采用清水进行吸收。 混合气体的处理量m3/h 2000 混合气体SO2含量(体积分数) 10% SO2的回收率不低于 97% 吸收剂的用量与最小用量之比 1.3 (二)操作条件 (1)操作压力 常压 (2)操作温度 25℃ (三)设计内容 (1)吸收塔的物料衡算; (2)吸收塔的工艺尺寸计算; (3)填料层压降的计算; (4)液体分布器简要设计; (5)吸收塔接管尺寸计算; (6)绘制吸收塔设计条件图; (7)对设计过程的评述和有关问题的讨论。 二 设计方案简介 2.1 方案的确定 用水吸收SO2属中等溶解度的吸收过程,为提高传质效率,选用逆流吸收流程。因用水作为吸收剂,且SO2不作为产品,故采用纯溶剂。 2.2 填料的类型与选择 对于水吸收SO2的过程,操作温度及操作压力较低,工业上通常选用塑料散装填料。在塑料散装填料中,塑料阶梯环填料的综合性能较好,故此选用DN38聚 丙 烯 阶梯环填料。 实 用 标 准 文 案 精 彩 文 档 阶 梯 环 是 对 鲍 尔 环 的 改 进 。 与 鲍 尔 环 相 比 , 阶 梯 环 高 度 减 少 了 一 半 , 并 在 一端 增 加 了 一 个 锥 形 翻 边 。 由 于 高 径 比 减 少 , 使 得 气 体 绕 填 料 外 壁 的 平 均 路 径 大 为缩 短 , 减 少 了 气 体 通 过 填 料 层 的 阻 力 。 锥 形 翻 边 不 仅 增 加 了 填 料 的 机 械 强 度 , 而且 使 填 料 之 间 由 线 接 触 为 主 变 成 以 点 接 触 为 主 , 这 样 不 但 增 加 了 填 料 间 的 空 隙 ,同 时 成 为 液 体 沿 填 料 表 面 流 动 的 汇 集 分 散 点 , 可 以 促 进 液 膜 的 表 面 更 新 , 有 利 于传 质 效 率 的 提 高 。 阶 梯 环 的 综 合 性 能 优 于 鲍 尔 环 , 成 为 目 前 所 使 用 的 环 形 填 料 中最 为 优 良 的 一 种 。 2.3 设 计 步 骤 本 课程设 计 从以 下几个 方面 的 内容来进 行设 计 (一 ) 吸收塔的 物料 衡算;(二) 填 料 塔的 工艺尺寸计 算;主 要包括:塔径 , 填 料 ...
