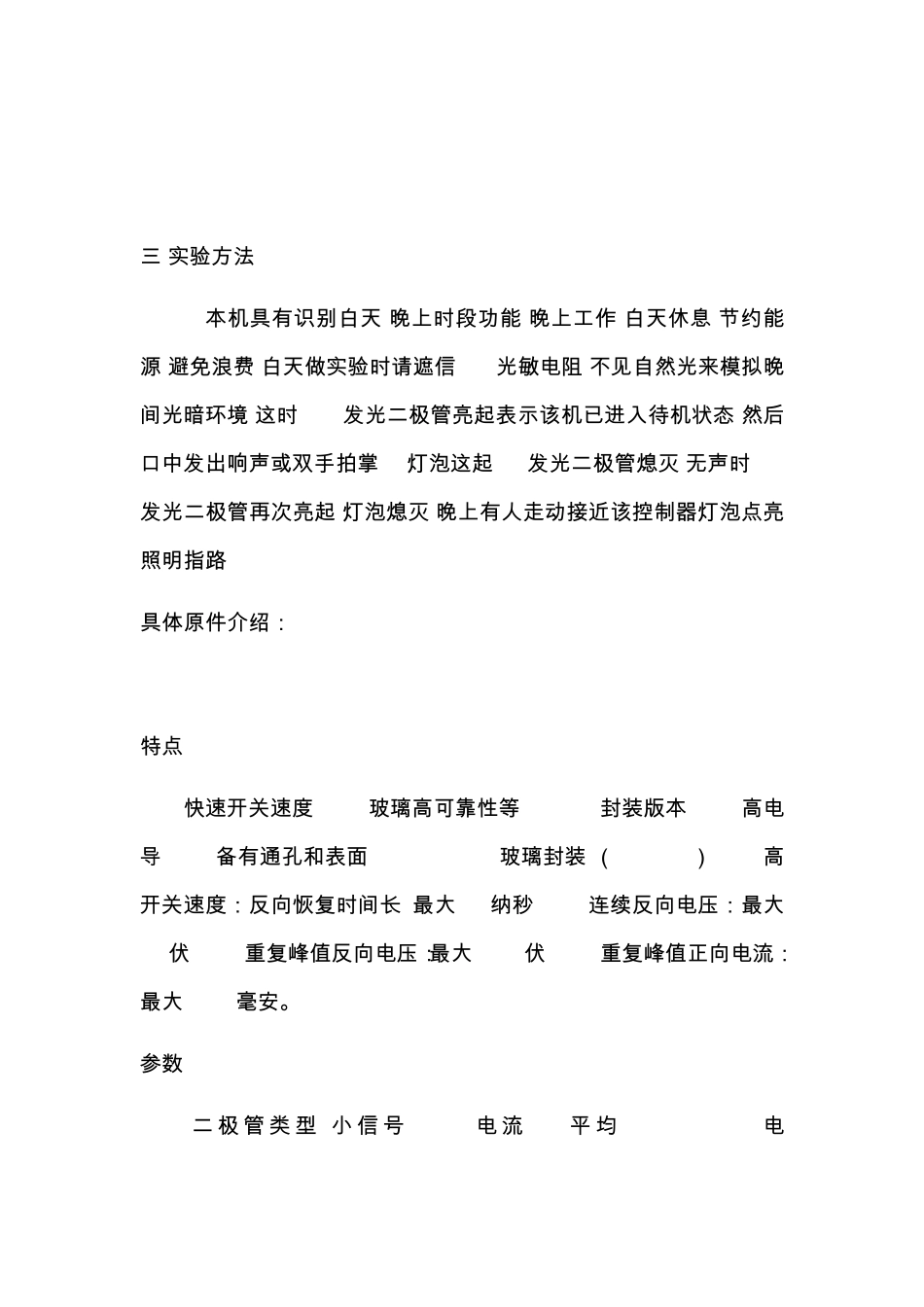

声 光控楼道灯电原理图 一 、简介 本机采用 LM555时基电路作该控制器大脑,光敏电阻,声敏话筒担当该机的眼睛,耳朵,该电路具有灵敏度高,耗电低,学生在安装实验中了解光敏传感器,声敏传感器在实际中的运用,增强学生学习科技兴趣,普及电子技术,提高科技兴国认识具有一 定意义. 二:原理 本电路在打开电源后,如果有声音的产生,则 BM1话筒把声音信号转变成电信号,经过 V19014所组成的放大电路在经过 V29014在放大到 IC555集成电路.第2脚到集成电路内部,第3脚输出 V4,V5推动灯泡发光,IC555电路是时基电路,R8是可调电阻,调整时间长短,V3是倒相三极管,555工作时第二次触发信号来时它把信号到地,不要它再触发 IC电路,R2为光敏电阻. 三:实验方法 本机具有识别白天,晚上时段功能.晚上工作,白天休息.节约能源,避免浪费.白天做实验时请遮信 RG光敏电阻,不见自然光来模拟晚间光暗环境.这时 D2,发光二极管亮起表示该机已进入待机状态,然后口中发出响声或双手拍掌(Z)灯泡这起,D2发光二极管熄灭,无声时 D2发光二极管再次亮起,灯泡熄灭.晚上有人走动接近该控制器灯泡点亮,照明指路. 具体原件介绍: 1N4148 特点 快速开关速度 玻璃高可靠性等 A B A封装版本 高电导 备有通孔和表面 SOD27玻璃封装 (DO-35 ) 高开关速度:反向恢 复 时间长 最 大 4纳 秒 连 续 反向电压 :最 大 75伏 重 复 峰 值 反向电压 :最 大 100伏 重 复 峰 值 正 向电流 :最 大 450毫 安 。 参数 二 极 管 类 型 :小 信 号 电 流 If 平 均 :150mA 电压 ,Vrrm:100V 1n4148 正 向 电 压 Vf 最 大 :1V 时 间 , trr 最 大 :4ns 电 流 , Ifs 最大 :500mA 封 装 形 式 :DO-35 针 脚 数 :2 外 径 :1.85mm 外 部 长 度 /高 度 :4.25mm 封 装 类 型 :DO-35 封 装 类 型 , 替代 :SOD-27 总 功 率 Ptot:500mW 时 间 , trr 典 型 值 :4ns 最 大 正 向 电 流 , If:200mA 电 流 , If @ Vf:10mA 电 流 , Ifsm:2000A 结 温 , Tj 最 高 :200°C 表 面 安 装 器 件 :轴 向 引 线 9014三 极 管 NPN三 极 管 9014是 非 常 常 见 的 晶 体 三 极 管 , 在 收 音 机 以 及 各 种 放 大 电 路 中经 常 看 到 它 , 应 用 范 围 很 广 ,它 是 npn型 小 功 率 三 极 管 ,...
