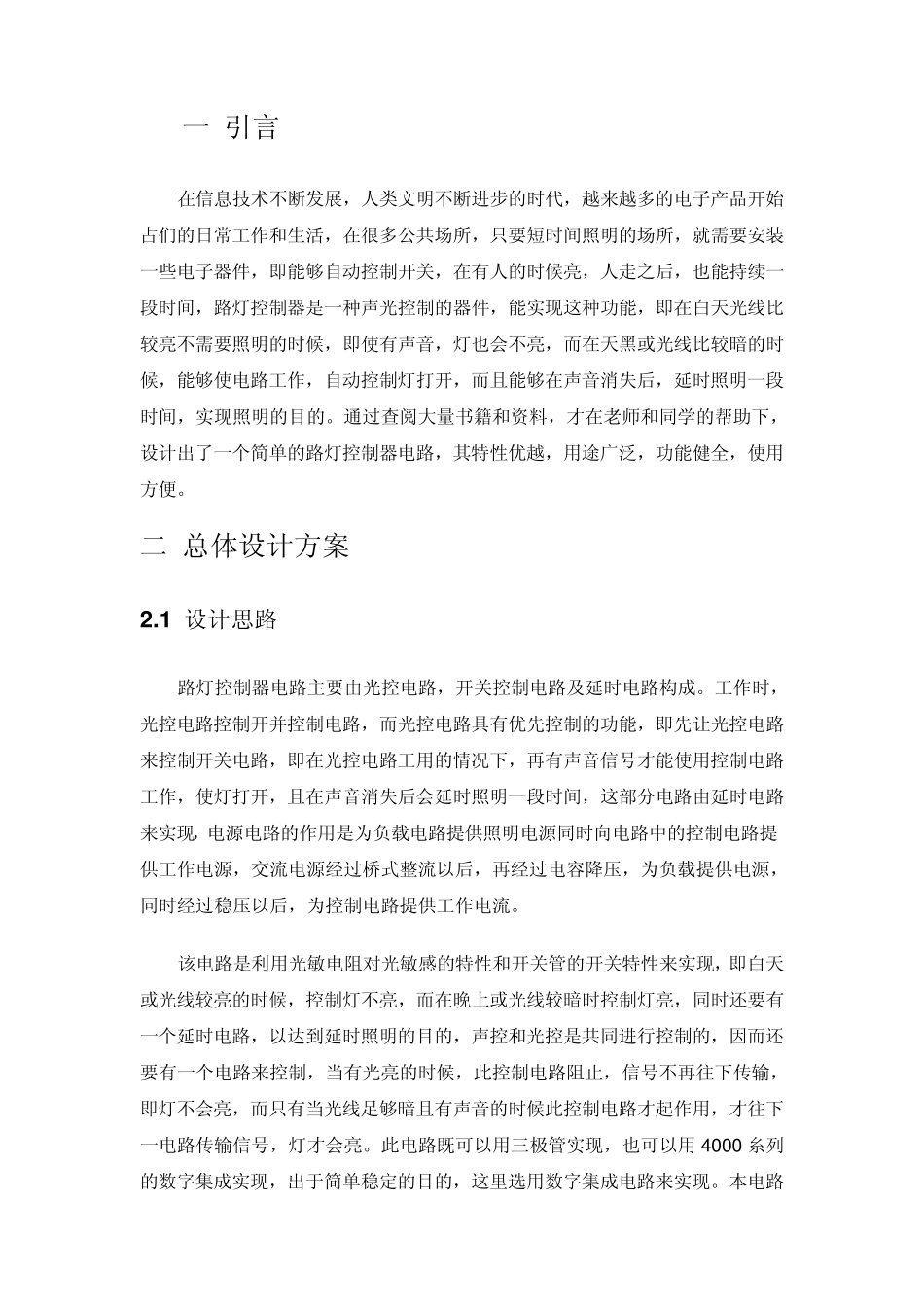

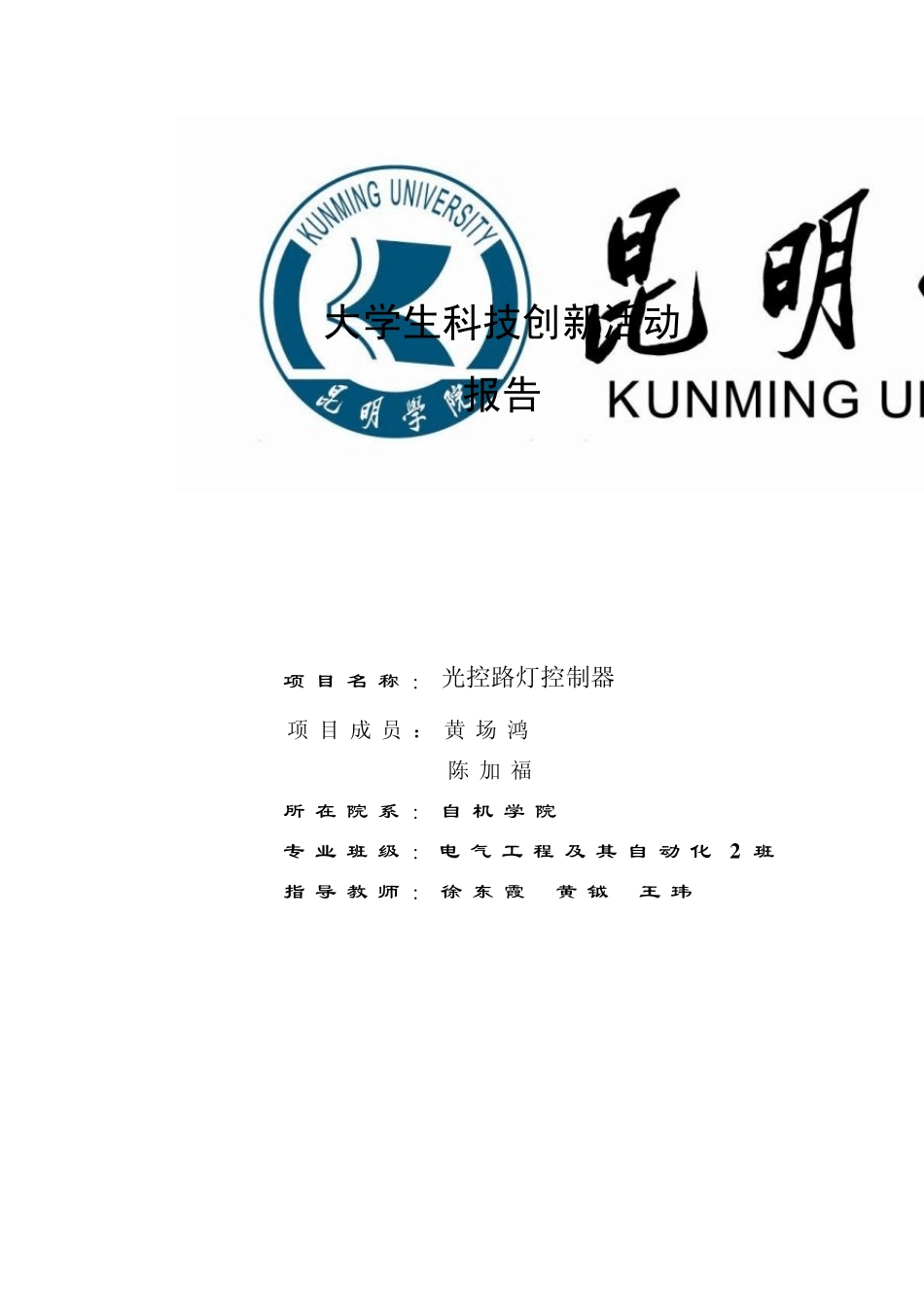

大学生科技创新活动 报告 项目名称：光控路灯控制器 项 目 成 员 ： 黄 场 鸿20090417108 陈 加 福20090417202 所在院系：自机学院 专 业 班 级 ：电 气 工 程 及 其 自动 化2班 指 导 教 师 ：徐 东 霞 黄 钺 王 玮 一 引言 在信息技术不断发展，人类文明不断进步的时代，越来越多的电子产品开始占们的日常工作和生活，在很多公共场所，只要短时间照明的场所，就需要安装一些电子器件，即能够自动控制开关，在有人的时候亮，人走之后，也能持续一段时间，路灯控制器是一种声光控制的器件，能实现这种功能，即在白天光线比较亮不需要照明的时候，即使有声音，灯也会不亮，而在天黑或光线比较暗的时候，能够使电路工作，自动控制灯打开，而且能够在声音消失后，延时照明一段时间，实现照明的目的。通过查阅大量书籍和资料，才在老师和同学的帮助下，设计出了一个简单的路灯控制器电路，其特性优越，用途广泛，功能健全，使用方便。 二 总体设计方案 2 .1 设计思路 路灯控制器电路主要由光控电路，开关控制电路及延时电路构成。工作时，光控电路控制开并控制电路，而光控电路具有优先控制的功能，即先让光控电路来控制开关电路，即在光控电路工用的情况下，再有声音信号才能使用控制电路工作，使灯打开，且在声音消失后会延时照明一段时间，这部分电路由延时电路来实现，电源电路的作用是为负载电路提供照明电源同时向电路中的控制电路提供工作电源，交流电源经过桥式整流以后，再经过电容降压，为负载提供电源，同时经过稳压以后，为控制电路提供工作电流。 该电路是利用光敏电阻对光敏感的特性和开关管的开关特性来实现，即白天或光线较亮的时候，控制灯不亮，而在晚上或光线较暗时控制灯亮，同时还要有一个延时电路，以达到延时照明的目的，声控和光控是共同进行控制的，因而还要有一个电路来控制，当有光亮的时候，此控制电路阻止，信号不再往下传输，即灯不会亮，而只有当光线足够暗且有声音的时候此控制电路才起作用，才往下一电路传输信号，灯才会亮。此电路既可以用三极管实现，也可以用 4 0 0 0 糸列的数字集成实现，出于简单稳定的目的，这里选用数字集成电路来实现。本电路的主要任务是实现在白天光线比较亮的情况下，灯不亮，而在光线比较暗或天黑的时候，只要有声音（说话声、脚步声），灯就会亮，同时加上延时电路的延时作用，灯会延时亮一段时间，不致灯连续工作，造成能源浪费...
