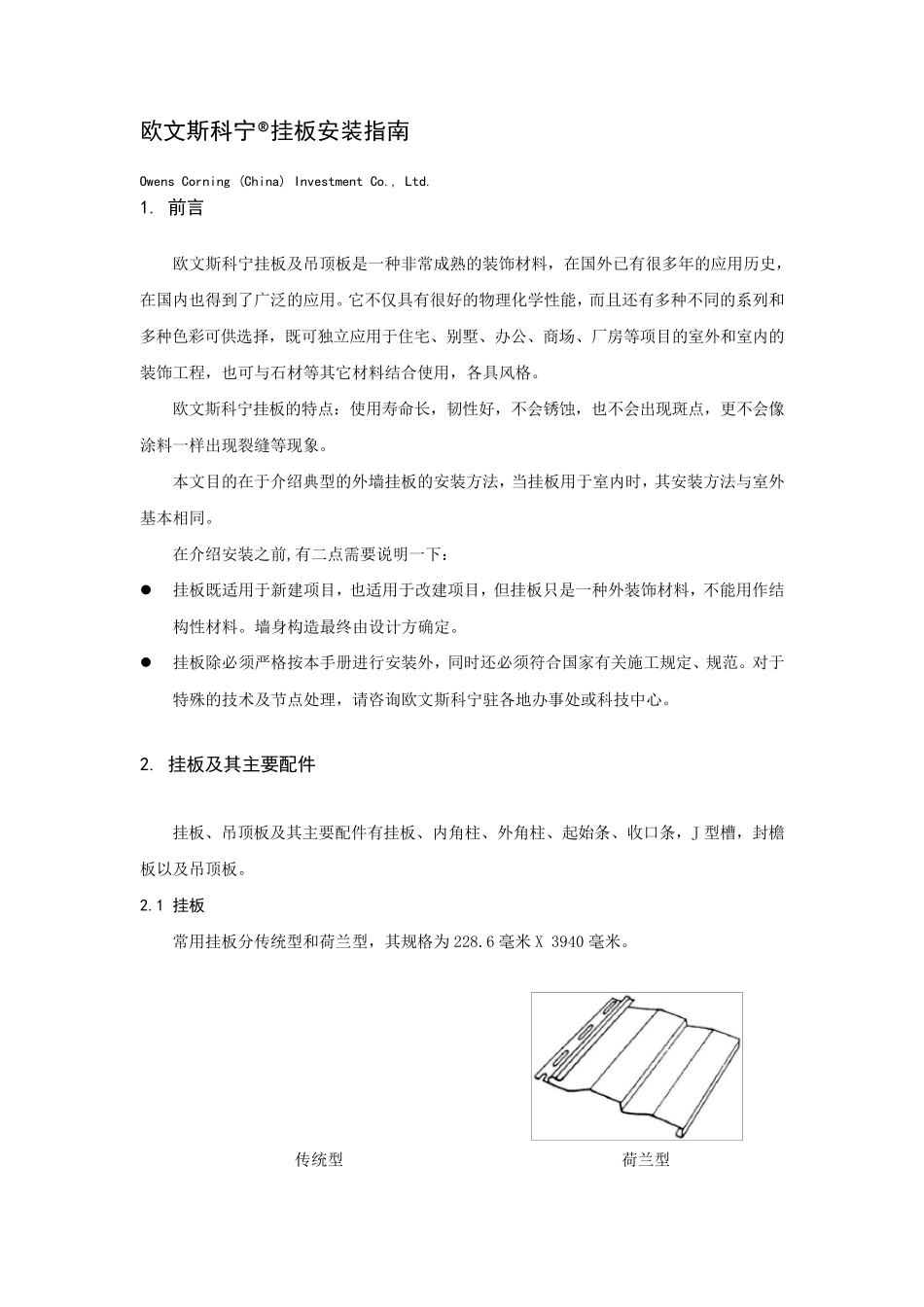

欧文斯科宁®挂板安装指南 Owens Corning (China) Investment Co., Ltd. 1. 前言 欧文斯科宁挂板及吊顶板是一种非常成熟的装饰材料，在国外已有很多年的应用历史，在国内也得到了广泛的应用。它不仅具有很好的物理化学性能，而且还有多种不同的系列和多种色彩可供选择，既可独立应用于住宅、别墅、办公、商场、厂房等项目的室外和室内的装饰工程，也可与石材等其它材料结合使用，各具风格。 欧文斯科宁挂板的特点：使用寿命长，韧性好，不会锈蚀，也不会出现斑点，更不会像涂料一样出现裂缝等现象。 本文目的在于介绍典型的外墙挂板的安装方法，当挂板用于室内时，其安装方法与室外基本相同。 在介绍安装之前,有二点需要说明一下： 挂板既适用于新建项目，也适用于改建项目，但挂板只是一种外装饰材料，不能用作结构性材料。墙身构造最终由设计方确定。 挂板除必须严格按本手 册 进 行 安装外，同时还必须符 合国家 有关 施 工规 定、规 范 。对 于特殊 的技 术 及节 点处 理，请 咨 询 欧文斯科宁驻 各地 办事 处 或 科技 中 心 。 2. 挂板及其主要配件 挂板、吊顶板及其主 要配 件 有挂板、内角 柱 、外角 柱 、起 始 条 、收 口 条 ，J 型槽 ，封 檐板以 及吊顶板。 2.1 挂板 常用挂板分 传 统 型和荷 兰 型，其规 格为 228.6 毫 米 X 3940 毫 米 。 传 统 型 荷 兰 型 1 2.2 内角柱 内角柱用于外墙的阴角处,作为挂板在此处的收边. 内角柱 外角柱 2.3 外角柱 外角柱用于外墙的阳角处，作为挂板在此处的包角。 2.4 起始条 起始条位于墙角、腰线上方或两种材料交接处，用于固定整个挂板墙面的第一片挂板。也用于窗洞口上方。 起始条 收口条 2.5 收口条 常位于屋檐下、女儿墙顶、窗洞口及其它洞口下方，用于固定最后一片挂板.当窗洞口较长，而窗洞口上方的第一片挂板需切割，无法安装起始条时，用收口条固定挂板。 2.6 J 型槽 J 型槽是常用的收边配件，它的作用是作为门窗洞口及其它洞口四周，或斜山墙顶部的收边。 2 J 形槽 封檐板 2.7 封檐板 封檐板用于檐口正面。 2.8 吊顶板 吊顶板用于檐口底部，分有孔吊顶板和无孔吊顶板两种。 无孔吊顶板 有孔吊顶板 3. 安装工具 3.1 常用工具 安装外墙挂板非常简单，安装时所需的工具也大多是经常使用的工具，如：电锤、枪钻、铁锤、钢锯、靠尺、粉绳、卷尺、角尺...
