换热器培训教程VIP免费

换热器培训教程_第1页
1/30
换热器培训教程_第2页
2/30
换热器培训教程_第3页
3/30

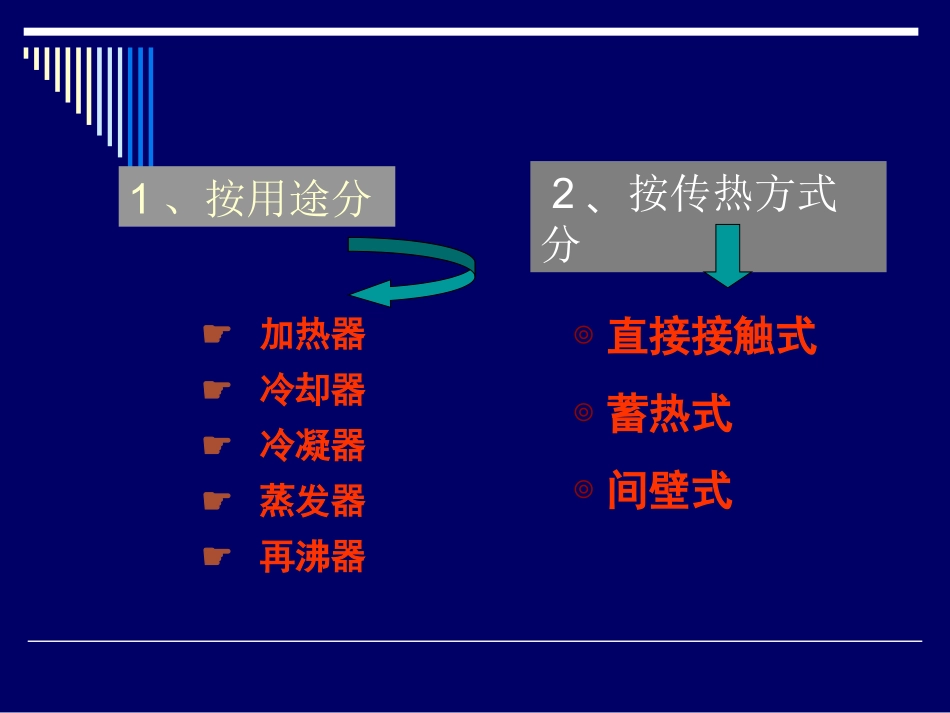

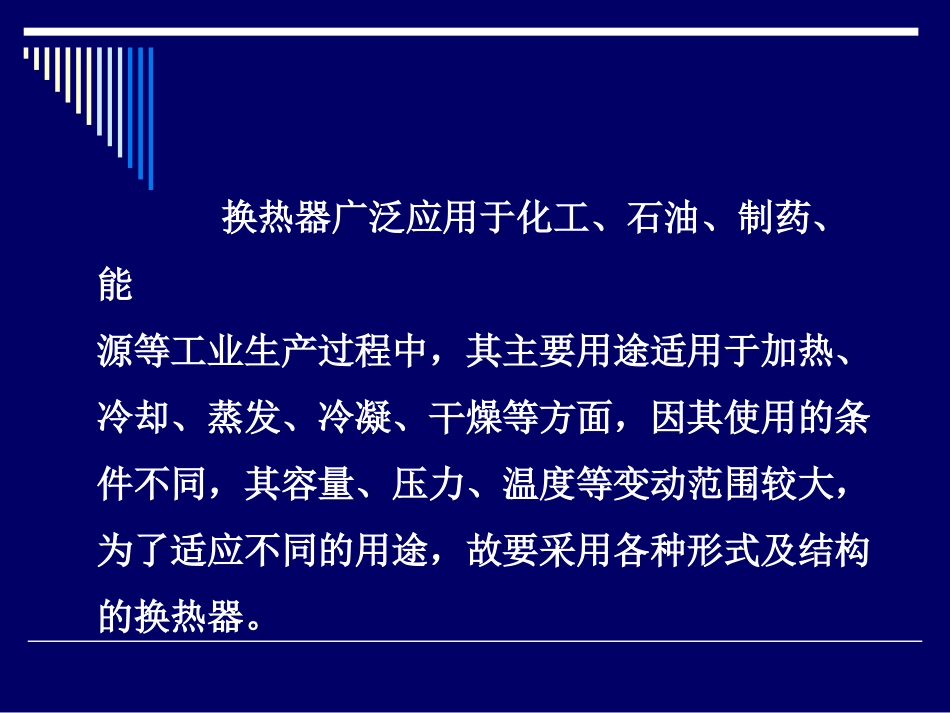

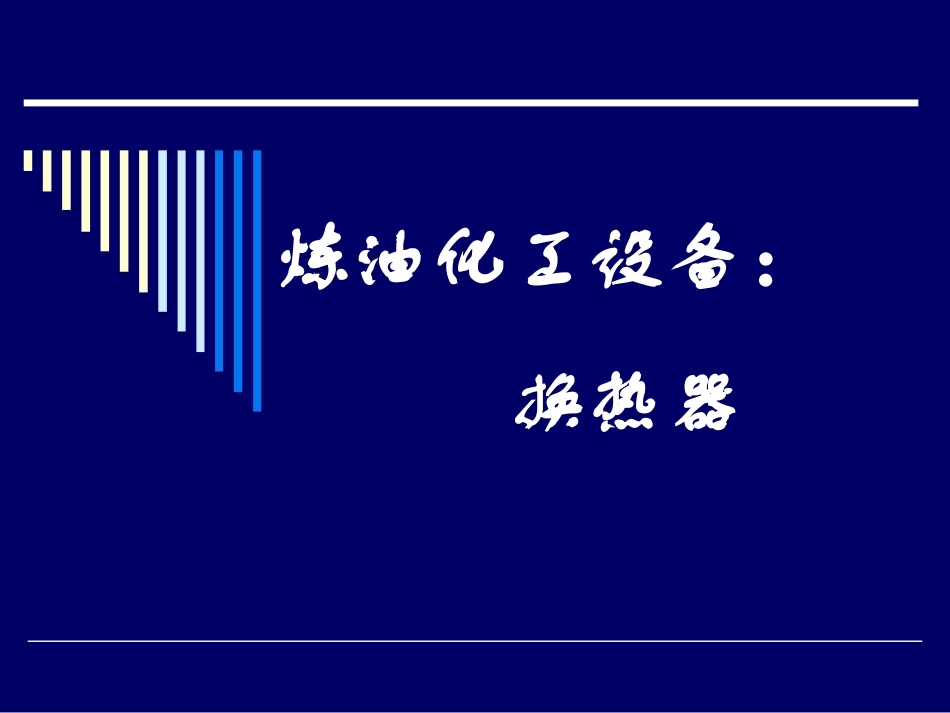

炼油化工设备:换热器换热器广泛应用于化工、石油、制药、能源等工业生产过程中,其主要用途适用于加热、冷却、蒸发、冷凝、干燥等方面,因其使用的条件不同,其容量、压力、温度等变动范围较大,为了适应不同的用途,故要采用各种形式及结构的换热器。☛加热器☛冷却器☛冷凝器☛蒸发器☛再沸器1、按用途分2、按传热方式分◎直接接触式◎蓄热式◎间壁式2.1直接接触式2.2蓄热式2.3间壁式换热器2.3.1夹套式换热器结构:在容器(或反应器外部)安装夹套而成,密闭空间成为某种流体的通道。特点:☮传热系数不高(可在釜内安装搅拌器、蛇管、螺旋隔板);☮换热介质为水蒸气、冷却水。应用:反应过程的加热和冷却。压缩机缸套(夹套式)2.3.2套管式换热器◎结构:将直径不同的直管制成同心套管,并由U形弯头连接,每一段直管称作一程。◎特点:表面传热系数大,平均温差最大,结构简单,能承受高压,传热面积可灵活变化,但易泄漏,金属耗量大。◎应用:流量不大、传热面积不多而要求压强较高的场合。2.3.3.1沉浸式换热器☆结构:以金属管子绕成各种与容器相适应的形状,并沉浸在容器内的液体中。2.3.3蛇管式换热器油浆采样器(蛇管式)☆特点:结构简单,管内只能流入不易结垢的流体,但容器内流体湍动程度低,管外对流传热系数小。☆应用:小型容器内液体的换热。2.3.3.2喷淋式换热器结构:将蛇管成排地固定于钢架上,被冷却的流体在管内流动,冷却水由管上方的喷淋装置中均匀淋下,蛇管内外的两种流体进行热交换。制氮喷淋冷却器(蛇管式)特点:传热推动力大,传热效果好,便于检修和清洗。但喷淋不易均匀而影响传热效果,只能安装在室外。用途:用于冷却或冷凝管内液体。2.3.4板式换热器结构:由一组长方形的薄金属板平行排列构成,用框架夹紧组装在支架上。两相邻流体板的边缘用垫片压紧,四角有圆孔形成流体通道,冷热流体在板片的两侧流过,通过板片换热。空压站板式换热器特点:传热效率高,结构紧凑,操作灵活,安装检修方便。但耐温、耐压性较差,易渗漏,处理量小。应用:食品、轻工、化工。2.3.5空冷式换热器结构:1——翅片管束2——物料进口分配管3——物料流出集液管4——支架5——风机催化干式空冷特点:◈综合费用低于水冷◈空气不易结垢、不腐蚀设备应用:初步冷却或高沸点馏分的冷凝场合,适用于缺水地区。翅片管的断面2.3.6列管式换热器(管壳式换热器)结构:主要由壳体、管束、管板、折流挡板和封头等组成。一种流体在管内流动,其行程称为管程;另一种流体在管外流动,其行程称为壳程。管束的壁面即为传热面。管壳式换热器2.3.6.1固定管板式壳体与传热管壁温度之差大于50C,加补偿圈,也称膨胀节,当壳体和管束之间有温差时,依靠补偿圈的弹性变形来适应它们之间的不同的热膨胀。特点:结构简单,成本低,壳程检修和清洗困难,壳程必须是清洁、不易产生垢层和腐蚀的介质。2.3.6.2浮头式当壳体与管束因温度不同而引起热膨胀时,管束连同浮头可在壳体内沿轴向自由伸缩,可完全消除热应力。特点:结构较为复杂,成本高,消除了温差应力,是应用较多的一种结构形式。浮头式换热器管束2.3.6.3U型管式把每根管子都弯成U形,两端固定在同一管板上,每根管子可自由伸缩,来解决热补偿问题。特点:结构较简单,管程不易清洗,常为洁净流体,适用于高压气体的换热。2.4列管式换热器的选用2.4.1列管式换热器流体流道的选择1)不洁净或易结垢的液体宜在管程,因管内清洗方便。2)腐蚀性流体宜在管程,以免管束和壳体同时受到腐蚀。3)压力高的流体宜在管内,以免壳体承受压力。4)饱和蒸汽宜走壳程,饱和蒸汽比较清洁,而且冷凝液容易排出。5)流量小而粘度大的流体一般以壳程为宜。6)需要被冷却物料一般选壳程,便于散热。7)有毒的液体宜走管程。2.4.2.1流体流速的选择2.4.2列管换热器内常用的流速范围流体种类流速m/s管程壳程一般液体宜结垢液体气体0.5~0.3>15~300.2~1.5>0.53~152.4.2.2不同粘度液体在列管换热器中流速(在钢管中)液体粘度mPa.s最大流速m/s>15001000~500500~100100~5335~1>10.60.751.11.51.82.42.4.3管子的规格和排列方式管子的规格19×...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

换热器培训教程
